La catégorie du navigateur Vérifications vous permet de définir quelles vérifications avec leurs ratios de vérification correspondants seront affichés sur les objets vérifiés. Vous pouvez afficher l’enveloppe de tous les types de vérification ou les ratios de vérification séparément selon l’état limite et le type de vérification.

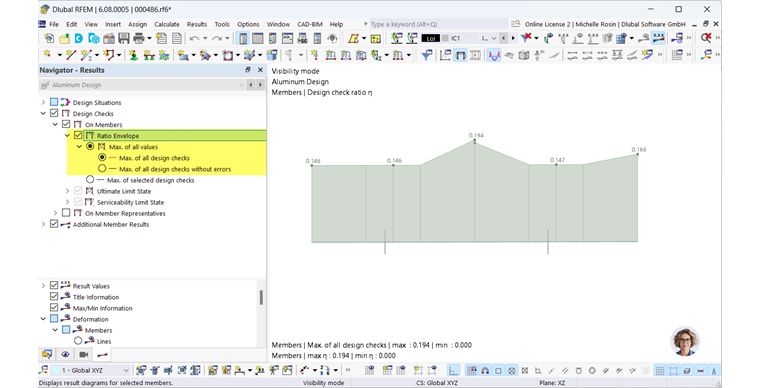

Ratio de vérification et enveloppe
À chaque point de l’objet calculé, les ratios de vérification maximaux de toutes les vérifications sont affichés. Comme tous les types de vérification et les états limites sont regroupés, les résultats ne sont généralement pas continus.
L’enveloppe est adaptée pour obtenir rapidement une vue d’ensemble et documenter les ratios de vérification des différents objets. Les erreurs dans l’affichage des vérifications peuvent être ignorées si on souhaite représenter l’ensemble des vérifications valides. Vous pouvez également utiliser l’option « Max. de toutes les vérifications sans erreur ».
Si seules certaines vérifications doivent être prises en compte pour l’enveloppe, activez l’option « Max. de toutes les vérifications sélectionnées ». Vous pouvez alors choisir les types de vérification pertinents.
Pour un aperçu des zones critiques dans une structure filaire, il est recommandé d’utiliser le mode d’affichage Sans diagramme. Les ratios de vérification sont représentés par des lignes colorées selon l'échelle de couleurs dans le panneau de contrôle. Vous pouvez utiliser cette option lorsque l’enveloppe ou un seul type de résultat est affiché.

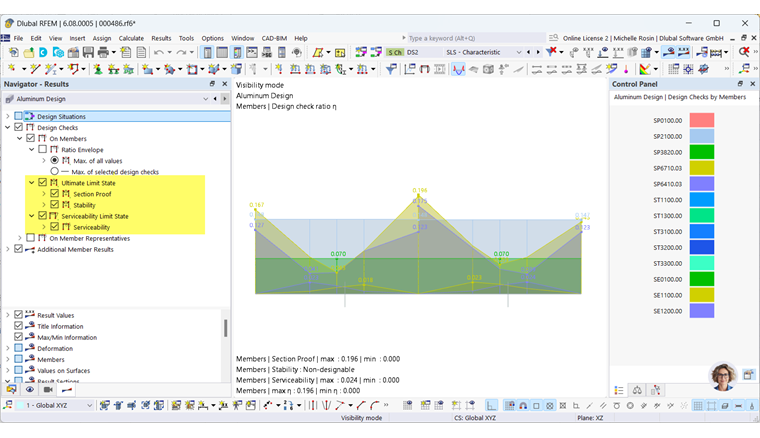

Ratios de vérification selon l’état limite et le type de vérification
Les résultats peuvent être affichés spécifiquement pour chaque état limite avec les différents types de vérification.
Pour les barres le ratio de vérification maximal des résultats pour les types de vérification sélectionnés est affiché à chaque point. Cette option vous permet de voir quel type de vérification est déterminant à un point donné.
Les résultats sélectionnés sont affichés simultanément sur le modèle. Le panneau de contrôle vous permet de lire et ajuster les couleurs des types de vérification si nécessaire.
Pour les surfaces ratios de vérification sont représentés sous forme d’isosurface.
Vous pouvez également choisir le côté de la couche dont les résultats doivent être affichés :
- Haut
- Milieu
- Bas
Notez que : si l’axe z local des paramètres de base du modèle est orienté vers le bas, alors la face supérieure se trouve du côté de la surface en direction de l’axe z négatif (-z), la face inférieure en direction de l’axe z positif (+z). Si l’axe z local est orienté vers le haut dans les paramètres de base, cette définition est inversée.
