Nella categoria del navigatore Verifiche, è possibile determinare quali verifiche con i rispettivi sfruttamenti devono essere visualizzate sugli oggetti dimensionati. È possibile scegliere di visualizzare l'involucro di tutti i tipi di verifiche oppure gli sfruttamenti separatamente secondo lo stato limite e il tipo di verifica.

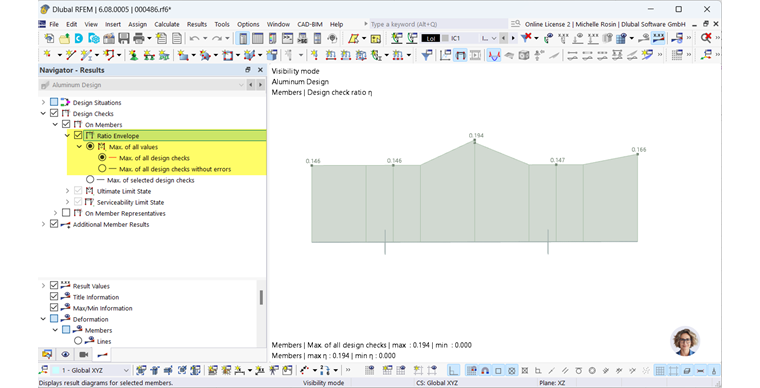

Sfruttamento dell’Involucro
In ogni punto dell'oggetto dimensionato, vengono visualizzati gli sfruttamenti massimi di tutte le verifiche. Poiché vengono combinati tutti i tipi di verifica e stati limite, i diagrammi dei risultati non sono generalmente continui.
L'involucro è utile per ottenere rapidamente una panoramica generale dello sfruttamento dei diversi oggetti e per documentarlo. Gli errori nell'illustrazione delle verifiche possono essere ignorati se si desidera visualizzare la totalità delle verifiche valide. A tal fine, è possibile utilizzare anche l'opzione 'Max. di tutte le verifiche senza errori'.
Se si desidera includere nell'involucro solo determinate verifiche, attivare l'opzione 'Max. di tutte le verifiche selezionate'. È possibile quindi selezionare i tipi di verifica rilevanti.
Per una panoramica delle aree critiche in una struttura a traliccio, è consigliato il tipo di visualizzazione Senza diagramma. Gli sfruttamenti vengono rappresentati come linee colorate in base alla scala dei colori nel Steuerpanel. È possibile utilizzare questa opzione quando viene visualizzato l'involucro o un singolo tipo di risultato.

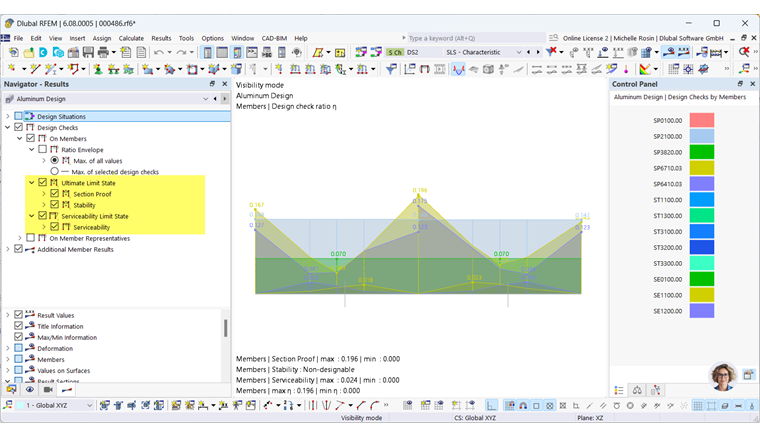

Sfruttamento per Stato Limite e Tipo di Verifica
I risultati possono essere visualizzati specificamente per ogni stato limite con i singoli tipi di verifica.
Per aste, in ogni punto è visualizzato lo sfruttamento massimo dei risultati per i tipi di verifica selezionati. Questa opzione permette di vedere quale tipo di verifica è determinante in un punto specifico.
I risultati selezionati vengono visualizzati contemporaneamente sul modello. Nel Steuerpanel è possibile leggere e, se necessario, adattare i colori dei tipi di verifica.
Per superfici, gli sfruttamenti vengono visualizzati come isosuperfici.
È anche possibile selezionare il lato dello strato di cui si desidera visualizzare i risultati:
- Sopra
- Centro
- Sotto
Da tenere presente: Se l'asse z locale nei dati di base del modello è orientato verso il basso, il lato superiore si trova sul lato della superficie verso l'asse z della superficie negativa (−z), mentre il lato inferiore di conseguenza verso l'asse z positivo (+z). Se l'asse z locale nei dati di base è orientato verso l'alto, questa definizione si inverte.
