V kategorii navigátoru Důkazy můžete nastavit, které důkazy spolu s příslušnými využitími budou zobrazeny na dimenzovaných objektech. Přitom můžete zvolit obálku ze všech druhů důkazů nebo odděleně zobrazit využití podle mezního stavu a typu důkazu.

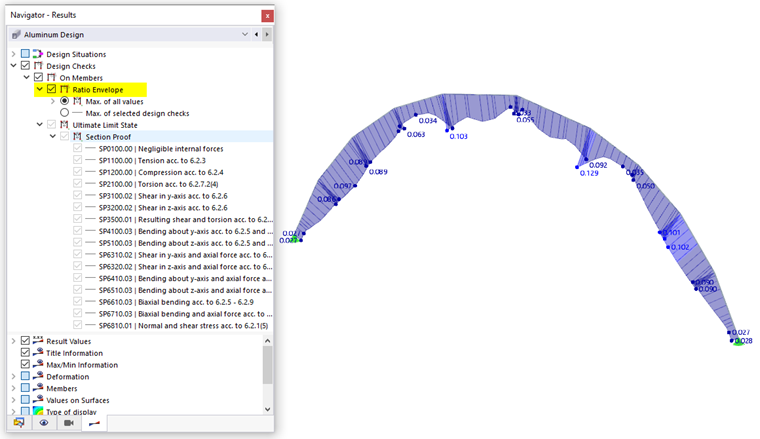

Využití obálky
Na každém místě dimenzovaného objektu jsou zobrazeny maximální využití ze všech důkazů. Vzhledem k tomu, že jsou shrnuty všechny druhy důkazů a mezní stavy, většinou nejsou průběhy výsledků spojité.

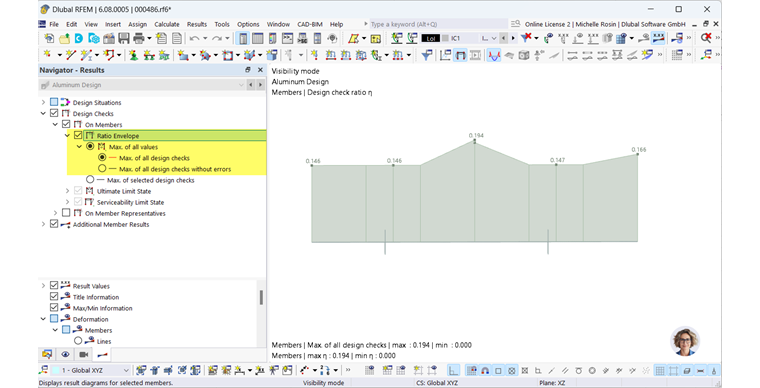

Obálka je vhodná pro rychlé získání celkového přehledu o využití různých objektů a jejich zdokumentování. Chyby ve zobrazení důkazů mohou být ignorovány, pokud má být zobrazena celkovost platných důkazů. K tomuto účelu můžete také využít možnost 'Max. všech důkazů bez chyb'.
Pokud mají být pro obálku zohledněny pouze určité důkazy, aktivujte volbu 'Max. všech vybraných důkazů'. Můžete pak vybrat relevantní druhy důkazů.

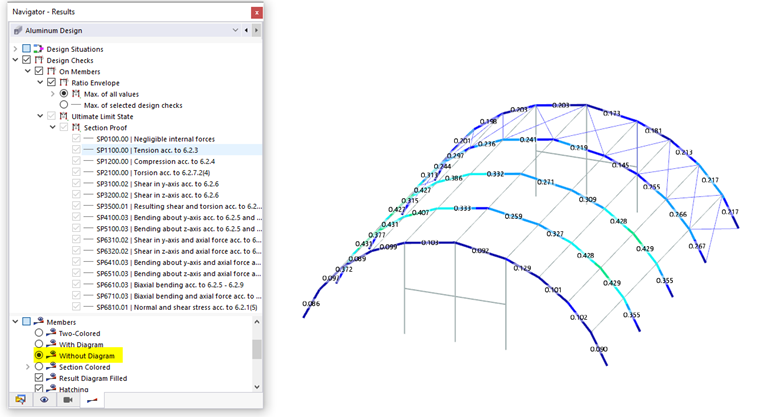

Pro přehled o kritických oblastech v prutové konstrukci se doporučuje způsob zobrazení Bez diagramu. Využití jsou podle barevné škály znázorněny barevnými liniemi ve Steuerpanel. Tuto možnost můžete využít, když je zobrazována obálka nebo jednotlivý výsledek.

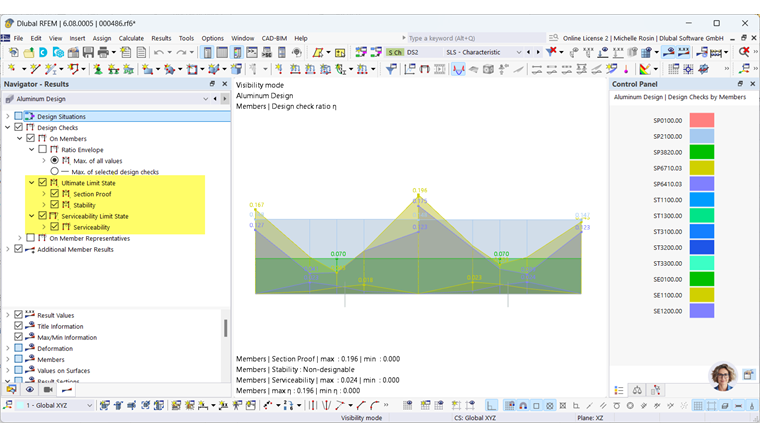

Využití podle mezního stavu a typu důkazu
Výsledky lze specificky zobrazit pro každý mezní stav včetně jednotlivých druhů důkazů.
Pro pruty je na každém místě zobrazena maximální využití výsledků pro vybrané druhy důkazů. Tuto možnost můžete využít k určení, který druh důkazu je na určitém místě rozhodující.
Vybrané výsledky se současně zobrazují na modelu. Ve Steuerpanel můžete přečíst barvy druhů důkazů a případně je upravit.

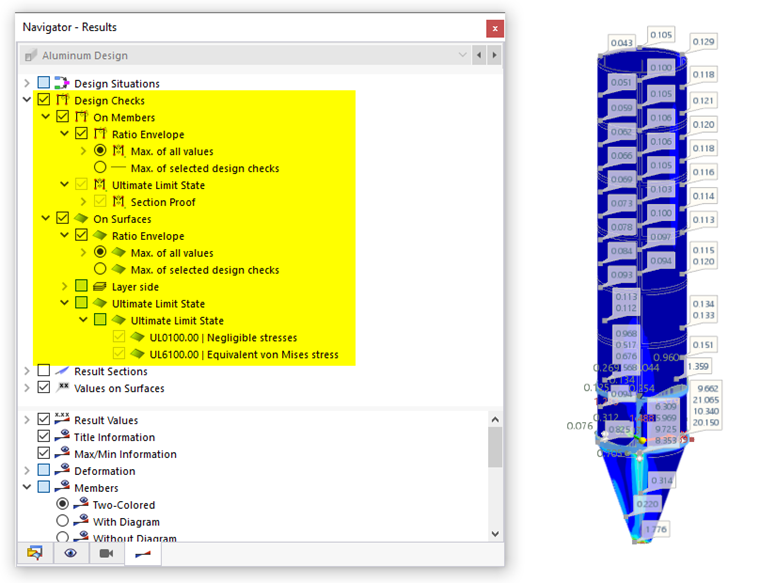

Pro plochy jsou využití zobrazena jako izoplochy.
Také můžete zvolit stranu vrstvy, jejíž výsledky mají být zobrazeny:
- Horní
- Střední
- Dolní
Platí přitom: Je-li lokální osa z v Základní údaje modelu směrem dolů, nachází se horní strana na plošné straně ve směru záporné z-osy plochy (−z), dolní strana odpovídajícím způsobem ve směru kladné z-osy (+z). Pokud je lokální osa z v základních údajích orientována vzhůru, obrací se tato definice.
