En la categoría del navegador Comprobaciones, puede definir qué comprobaciones con los respectivos aprovechamientos se mostrarán en los objetos dimensionados. Puede mostrar el envolvente de todos los tipos de comprobaciones o las utilizaciones separadas por estado límite y tipo de comprobación.
Utilización del Envolvente
En cada punto del objeto dimensionado se muestran las utilizaciones máximas de todas las comprobaciones. Como se agrupan todos los tipos de comprobaciones y estados límite, los contornos de los resultados suelen no ser continuos.

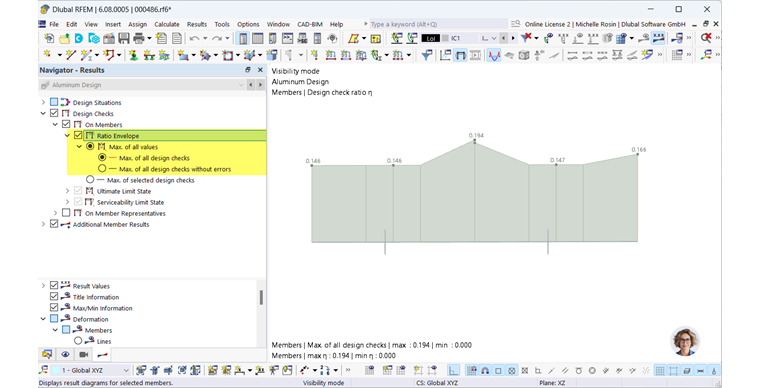

El envolvente es adecuado para obtener y documentar rápidamente una visión general del aprovechamiento de los diferentes objetos. Los errores en la representación de las comprobaciones pueden ser ignorados si se desea mostrar la totalidad de las comprobaciones válidas. Para ello, puede usar la opción 'Max. de todas las comprobaciones sin errores'.
Si se desean considerar solo ciertas comprobaciones para el envolvente, active la opción 'Max. de todas las comprobaciones seleccionadas'. Entonces puede seleccionar los tipos de comprobación relevantes.

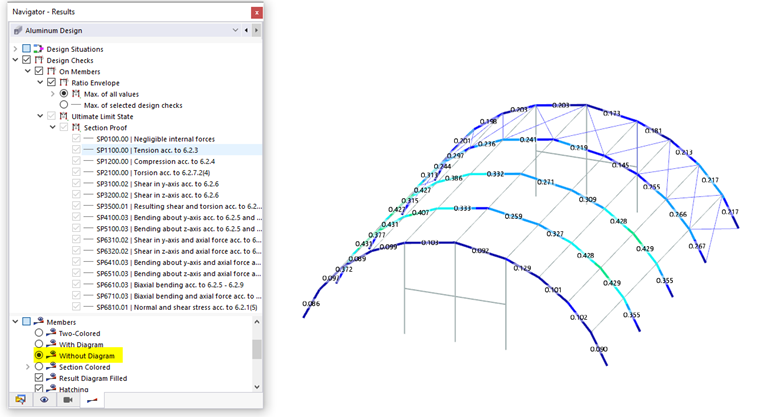

Para tener una visión general de las áreas críticas en una estructura de barras, se recomienda el modo de representación Sin diagrama. Las utilizaciones se muestran mediante líneas coloreadas de acuerdo con la escala de colores en el Panel de Control . Puede usar esta opción si se muestra el envolvente o un único tipo de resultado.
Utilización por Estado Límite y Tipo de Comprobación
Los resultados se pueden mostrar específicamente para cada estado límite con los diferentes tipos de comprobaciones.
En barras, se muestra en cada punto la máxima utilización de los resultados para los tipos de comprobaciones seleccionados. Con esta opción puede identificar qué tipo de comprobación es determinante en un punto específico.
Los resultados seleccionados se muestran simultáneamente en el modelo. En el Panel de Control puede leer y, si es necesario, ajustar los colores de los tipos de comprobación.

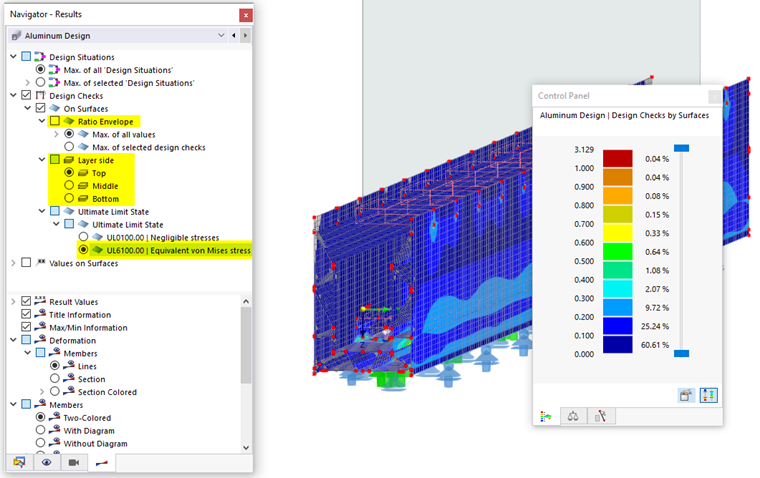

En superficies, las utilizaciones se muestran como isosuperficies.
También puede seleccionar el lado de la capa cuyos resultados desee mostrar:
- Superior
- Medio
- Inferior
Aplica que: Si el eje local z en los datos base del modelo está orientado hacia abajo, el lado superior se encuentra en el lado de la superficie en dirección del eje negativo z (-z), correspondientemente el lado inferior en dirección del eje positivo z (+z). Si el eje local z está orientado hacia arriba en los datos base, esta definición se invierte.
