La configuración de la capacidad de carga está dividida en varias pestañas, que estructuran de manera clara las especificaciones para cada verificación individual.
Barras | Base
En la pestaña Barras | Base del cuadro de diálogo 'Configuración de capacidad de carga', se realizan configuraciones básicas para el dimensionamiento de barras y conjuntos de barras.
Generalidades
El campo de control 'Realizar prueba de estabilidad' controla si, además de las pruebas de sección transversal, también se realizan pruebas de estabilidad como resistencia al pandeo por flexión o pandeo lateral por flexión. Debería desactivar este campo de control si no desea realizar una prueba de estabilidad o si ya ha considerado los efectos de estabilidad en la determinación de fuerzas internas (por ejemplo, mediante un cálculo según la teoría de segundo orden con imperfecciones).
Si la prueba de estabilidad está activada, deben definirse Longitudes de pandeo y asignarse a las respectivas barras o conjuntos de barras. Si no es así, no es posible realizar una prueba de estabilidad. En la tabla de resultados Errores y Advertencias se muestra un aviso correspondiente después del cálculo. Las barras de cable y de tracción están exentas de esto, ya que solo pueden recibir fuerzas de tracción y no requieren pruebas de estabilidad.
Límites de utilización para ignorar fuerzas internas y tensiones
Las normas de diseño, generalmente destinadas a cálculos manuales, contienen fórmulas de verificación o condiciones de interacción que a menudo están diseñadas solo para ciertas combinaciones de fuerzas internas. Sin embargo, en el cálculo estructural de un modelo 3D, generalmente se obtienen valores muy pequeños para las fuerzas internas. Aunque desde el punto de vista ingenieril no tienen significado para la capacidad de carga, evitan ciertas verificaciones o imponen el uso de fórmulas de interacción menos favorables si las normas de diseño se cumplen estrictamente. Los 'Límites de utilización para ignorar fuerzas internas y tensiones' ofrecen una forma sencilla y transparente para omitir ciertas fuerzas internas durante la verificación y evitar los problemas mencionados anteriormente.
El valor límite η describe la relación entre la fuerza interna actuante y la resistencia de la sección transversal, que se determina de manera simplificada a través de los valores de la sección transversal. No se trata de capacidades de diseño reguladas normativamente: las regulaciones específicas de la norma (por ejemplo, para la clasificación de secciones transversales) no se consideran; esto no es el propósito de la configuración de valores límite. Por lo tanto, los valores límite altos solo deberían usarse con fines de prueba.
Si una fuerza interna está por debajo de la condición límite, se realiza la verificación sin advertencia de que la fuerza interna será ignorada. Sin embargo, en los Detalles de verificación, puede verificar, mediante la nota 'Despreciable' en las fuerzas internas de diseño, qué fuerzas internas se ignoraron debido a los valores límite y no se consideraron en la verificación. Si en un punto todas las fuerzas internas son insignificantes, solo se indicará la comprobación de las fuerzas internas insignificantes como verificación.
Si el add-on Torsión de esfuerzo de guerra (7 grados de libertad) está activado, también está disponible un valor límite para el bimomento y las tensiones de corte de la torsión secundaria.
Análisis de estructuras de paredes delgadas
La determinación de la sección transversal efectiva requiere un enfoque iterativo. En el campo de entrada 'Número máximo de iteraciones', puede definir el número máximo de pasos de cálculo. Una vez que se alcanza la 'Diferencia máxima entre iteraciones' entre los resultados de dos iteraciones, el cálculo finaliza.
Opciones
Las secciones transversales de las clases 1 y 2 pueden dimensionarse de manera plástica. Marque el campo de control 'Dimensionamiento elástico (también para secciones de clase 1 y 2)' si desea verificar estas secciones sin utilizar las reservas plásticas.
Con el campo de control 'Dimensionamiento según 6.2.1(5)', puede controlar si la verificación general debe realizarse según la teoría de elasticidad. La verificación según 6.2.1(5) puede ser conservadora, ya que no considera la redistribución limitada de tensiones plásticas permitida en un dimensionamiento elástico. Puede definir el parámetro C en la pestaña Parámetros de normas.
El campo de control 'Verificación de pandeo por corte' está activado por defecto. Esto verifica si la esbeltez λ del alma requiere una verificación de pandeo por corte según EN 1999-1-1, sección 6.7.4. Si se cumple el valor límite λlim, la verificación se considera cumplida. Sin embargo, si la esbeltez excede el valor límite, deben proveerse Refuerzos de barra en los apoyos según la sección 6.7.4.2(2) para que se pueda realizar la verificación de pandeo por corte.
Valores alternativos
En esta sección se enumeran factores que pueden determinarse de manera diferente según EN 1999. Si un campo de control no está marcado, se utilizará el valor estándar para las verificaciones. Las secciones normativas relevantes se especifican

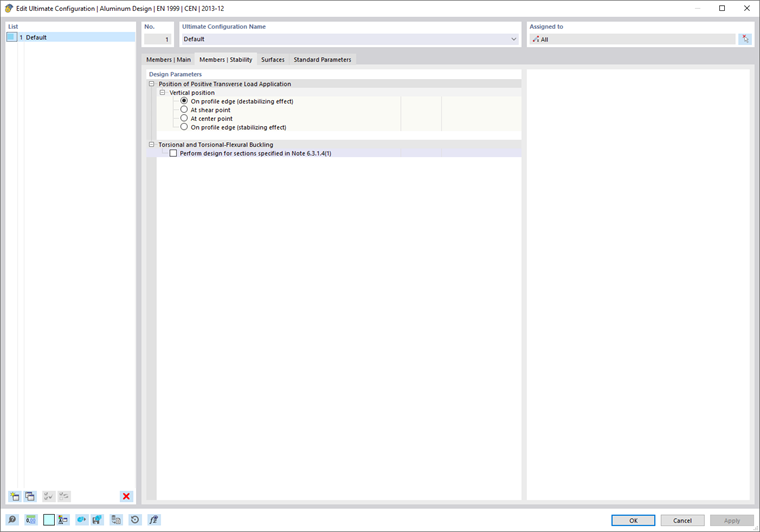

Barras | Estabilidad
La pestaña Barras | Estabilidad está disponible si en la pestaña Barras | Base se ha marcado el campo de control 'Realizar prueba de estabilidad'. Aquí puede hacer configuraciones adicionales para las verificaciones de estabilidad.
Punto de aplicación de la carga lateral positiva
Si existen cargas laterales (en dirección del eje débil), es importante definir dónde actúan esas fuerzas en el perfil. Pueden influir significativamente en el momento de bifurcación ideal Mcr.: Una carga que actúa en el ala superior de una viga en dirección al centro de cizalladura tiene un efecto desestabilizador. Si la carga tira desde el ala inferior, tiene un efecto estabilizador. Establezca la 'Posición vertical' mediante los campos de selección.
Pandillo y pandeo lateral por flexión
En EN 1999-1-1, sección 6.3.1.4 (1) se enumeran tipos de perfiles para los cuales se puede omitir el análisis de pandillo y pandeo lateral por flexión: perfiles huecos, perfiles I de doble simetría y perfiles compuestos de superficies radiales (ángulos, perfiles T) clasificados en clase 1 o 2. El campo de control permite realizar, no obstante, verificaciones de estabilidad para tales perfiles.

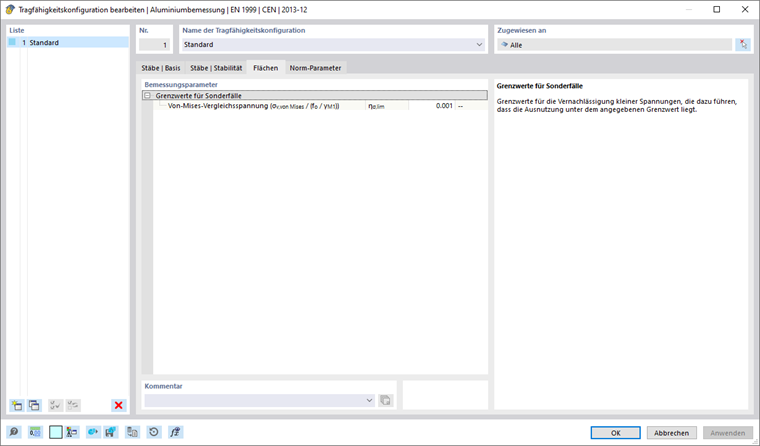

Superficies
En la pestaña Superficies del cuadro de diálogo 'Configuración de capacidad de carga', se realizan configuraciones básicas para el dimensionamiento de superficies.
Límites de utilización para ignorar fuerzas internas y tensiones
Esta categoría gestiona un valor límite que afecta a tensiones muy pequeñas. Si la tensión está por debajo de la relación definida η, no se considera en la verificación. El contexto para esta opción se describe más detalladamente en la sección Barras | Base.
Parámetros de normas
En la pestaña Parámetros de normas, se enumeran todos los coeficientes relevantes de acuerdo con el anexo nacional seleccionado.
Para establecer un valor de forma personalizada, puede ajustarlo en el campo de entrada correspondiente. Utilice el botón
para restablecer los valores a los valores predeterminados del anexo nacional seleccionado.
