La configuration de la capacité portante est divisée en plusieurs onglets, qui structurent clairement les spécifications pour les vérifications individuelles.

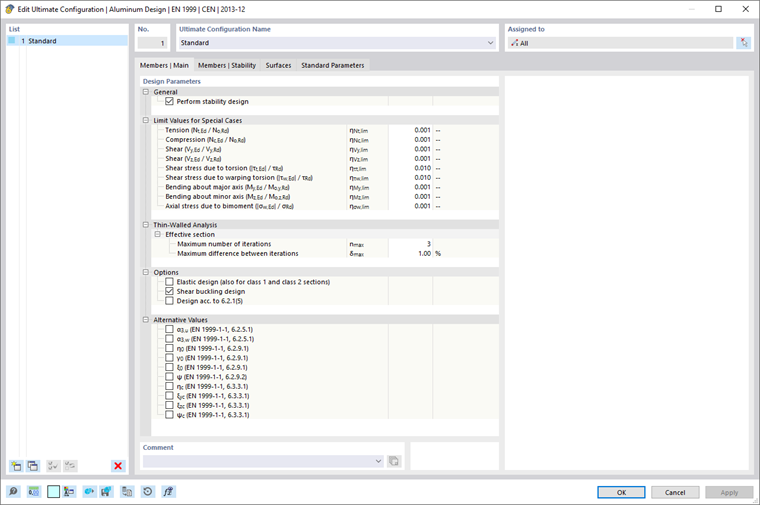

Barres | Base
Dans l'onglet Barres | Base du dialogue 'Configuration de la capacité portante', vous effectuez des réglages de base pour le dimensionnement des barres et ensembles de barres.
Général
La case à cocher 'Effectuer une vérification de stabilité' contrôle si, outre les vérifications de section, des vérifications de stabilité telles que le flambement ou le flambement latéral sont effectuées. Vous devriez décocher cette option si vous ne souhaitez pas effectuer de vérification de stabilité ou si les effets de stabilité ont déjà été pris en compte dans la détermination des efforts internes (par exemple, par un calcul selon la théorie II de l'ordre avec imperfections).
Si la vérification de stabilité est activée, des Longueurs de flambement doivent être définies et assignées aux barres ou ensembles de barres respectifs. Sinon, aucune vérification de stabilité n'est possible. Un message correspondant est affiché dans le tableau de résultats Erreurs & Avertissements après le calcul. Les barres de câble et de traction en sont exemptées, car elles ne peuvent absorber que des forces de traction et ne nécessitent pas de vérification de stabilité.
Limites d'exploitation pour ignorer les efforts internes et les contraintes
Les normes de dimensionnement, principalement conçues pour les calculs manuels, incluent des formules de vérification ou des conditions d'interaction souvent conçues uniquement pour certaines combinaisons d'efforts internes. Cependant, dans le cadre du calcul des structures sur le modèle 3D, on obtient généralement des valeurs très faibles pour les efforts internes. Bien qu'ils soient insignifiants pour la portance d'un point de vue technique, ils empêchent certaines vérifications ou imposent l'utilisation de formules d'interaction défavorables si l'on respecte strictement la norme de dimensionnement. Les 'Limites d'exploitation pour ignorer les efforts internes et les contraintes' offrent donc un moyen simple et transparent de négliger certains efforts internes lors de la vérification et d'éviter les problèmes mentionnés ci-dessus.
La limite η décrit le rapport entre l'effort interne appliqué et la résistance de la section, déterminée de manière simplifiée via les valeurs de section. Il ne s'agit pas de capacités portantes de dimensionnement réglementées par norme : des réglementations spécifiques aux normes (par exemple pour la classification des sections) ne sont donc pas prises en compte ; ce n'est pas l'objectif du réglage de la limite. Vous ne devez utiliser des valeurs limites élevées qu'à des fins de test.

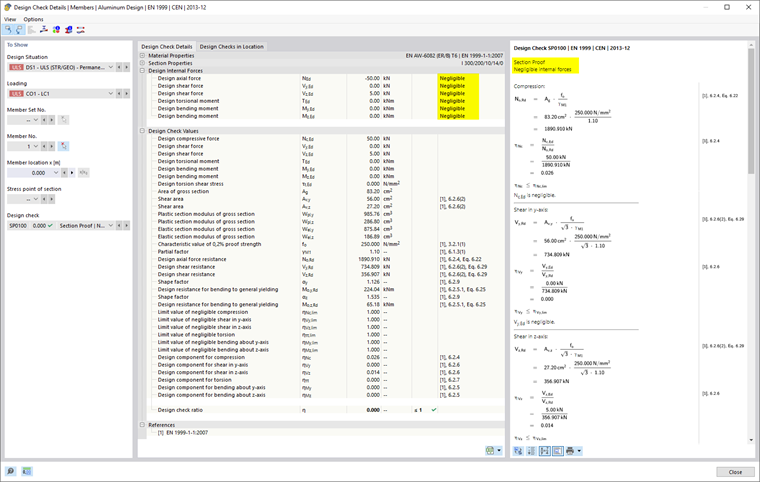

Si un effort interne est inférieur à la condition limite, le dimensionnement est effectué sans avertissement, indiquant que l'effort interne est négligé. Cependant, dans les Détails de vérification, vous pouvez vérifier quelles efforts internes ont été négligés et non considérés lors de la vérification grâce à la note 'Négligeable'. Si toutes les efforts internes sont négligeables en un point, seule la vérification des efforts internes négligeables est indiquée.
Si l'Add-On Torsion par effort creux (7 degrés de liberté) est activé, une limite pour le bimoment et les contraintes de cisaillement dues à la torsion secondaire est également disponible.
Analyse des structures à parois minces
La détermination de la section efficace nécessite une approche itérative. Dans le champ de saisie 'Nombre maximal d'itérations', vous pouvez définir le nombre maximal de cycles de calcul. Dès que la 'Différence maximale entre les itérations' entre les résultats de deux itérations est dépassée, le calcul se termine.
Options
Les sections des classes 1 et 2 peuvent être dimensionnées plastiquement. Cochez la case 'Dimensionnement élastique (également pour les sections des classes 1 et 2)' si vous souhaitez démontrer ces sections sans utilisation des réserves plastiques.
Avec la case à cocher 'Dimensionnement selon 6.2.1(5)', vous pouvez contrôler si la vérification générale doit être effectuée selon la théorie de l'élasticité. La vérification selon 6.2.1(5) peut être conservatrice, car elle ne tient pas compte de la redistribution plastique limitée des contraintes permise lors d'un dimensionnement élastique. Vous pouvez définir le paramètre C dans l'onglet Paramètres normatifs.
La case 'Vérification du flambement au cisaillement' est activée par défaut. Cela vérifie si la finesse λ de l'âme nécessite une vérification du flambement au cisaillement selon EN 1999-1-1, section 6.7.4. Si la limite λlim est respectée, la vérification est considérée comme remplie. Cependant, si la finesse est supérieure à la limite, des Raidisseurs transversaux de barre doivent être prévus aux supports selon la section 6.7.4.2(2) afin que la vérification du flambement au cisaillement puisse être menée.
Valeurs alternatives
Cette section répertorie les facteurs qui peuvent être déterminés de différentes manières selon EN 1999. Si une case n'est pas cochée, la valeur par défaut pour les vérifications est utilisée. Les sections normatives pertinentes sont indiquées respectivement.

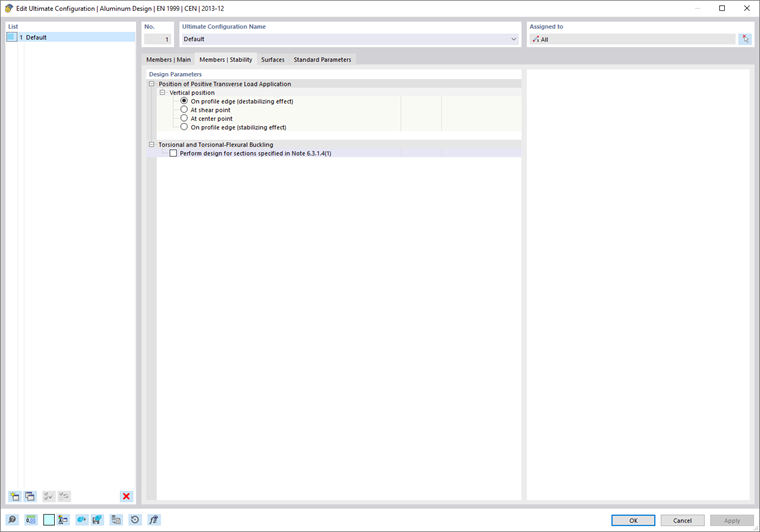

Barres | Stabilité
L'onglet Barres | Stabilité est disponible lorsque la case 'Effectuer une vérification de stabilité' est cochée dans l'onglet Barres | Base. Vous pouvez y effectuer des ajustements supplémentaires pour les vérifications de stabilité.
Point d'application des charges latérales positives
Si des charges latérales (dans le sens de l'axe faible) sont présentes, il est important de définir où ces forces agissent sur le profil. Elles peuvent influencer de manière significative le moment critique Mcr : une charge appliquée à l'âme supérieure d'une poutre en flexion vers le centre de cisaillement a un effet déstabilisateur. Si la charge agit en tirant sur l'âme inférieure, elle a un effet stabilisateur. Définissez la 'Position verticale' à l'aide des champs de sélection.
Flambement par torsion et torsion-flexion
En EN 1999-1-1, section 6.3.1.4 (1), des types de profilés sont mentionnés pour lesquels l'examen du flambement par torsion et du flambement par torsion-flexion peut être omis : profilés creux, profilés en I symétriques doubles et profilés composés de surfaces partielles en saillie radiale (angles, profilés en T) et classés en classe 1 ou 2. La case permet de tout de même effectuer des vérifications de stabilité pour ces profilés.

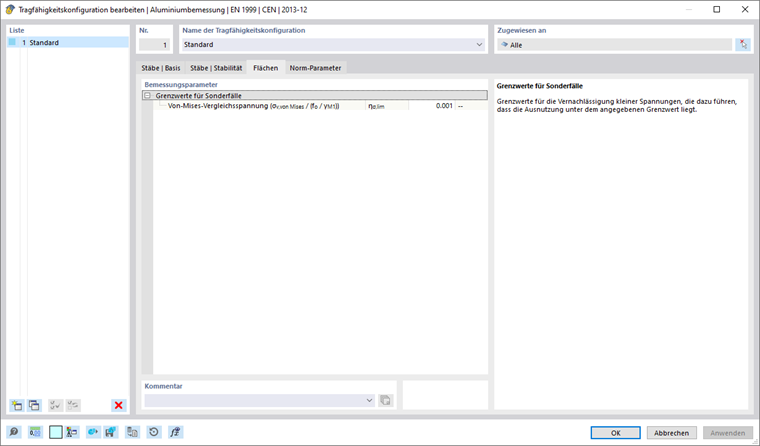

Surfaces
Dans l'onglet Surfaces du dialogue 'Configuration de la capacité portante', vous effectuez des réglages de base pour le dimensionnement des surfaces.
Limites d'exploitation pour ignorer les efforts internes et les contraintes
Cette catégorie gère une limite concernant les contraintes très faibles. Si la contrainte est inférieure au rapport défini η, elle n'est pas prise en compte lors de la vérification. L'explication détaillée de cette option se trouve dans la section Barres | Base.
Paramètres normatifs
Dans l'onglet Paramètres normatifs, tous les coefficients pertinents sont listés selon l'annexe nationale choisie.
Pour définir une valeur de manière personnalisée, vous pouvez l'ajuster dans le champ de saisie correspondant. Utilisez le bouton
pour rétablir les valeurs par défaut de l'annexe nationale choisie.
