Аддон Расчёт деревянных конструкций полностью интегрирован в RFEM или RSTAB. Поэтому вы можете использовать все возможности, известные вам по основной программе, для документирования графических результатов использования и расчётных проверок. Общий порядок подготовки графики к печати описан в главе Графика руководства по RFEM.
Графика рабочего окна
В главе Графика для расчёта деревянных конструкций представлены различные типы результатов, доступные в графическом виде для стержней и поверхностей. Вы можете распечатать текущий вид напрямую через функцию печати или передать его в протокол результатов.

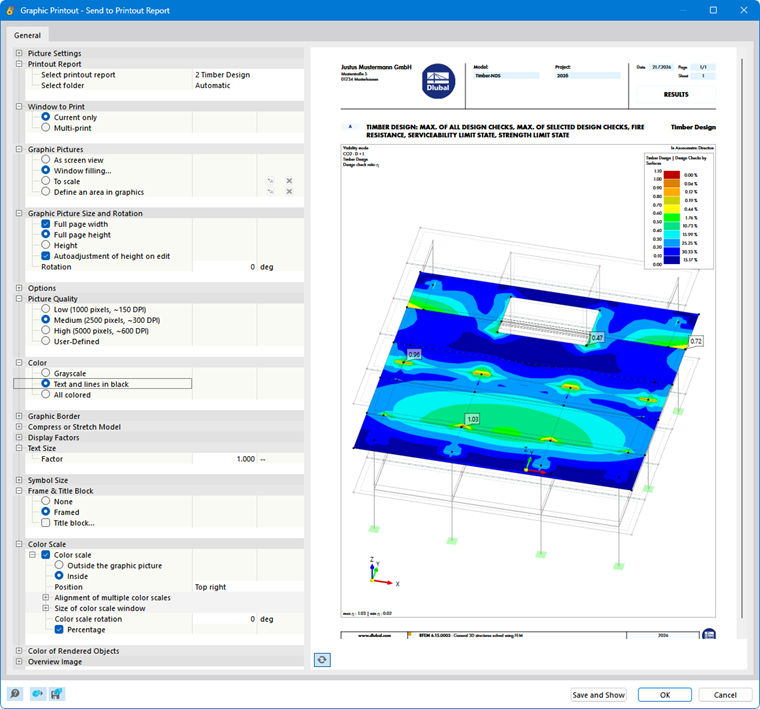

В диалоговом окне 'Печать графики' задайте настройки печати для изображения как обычно.

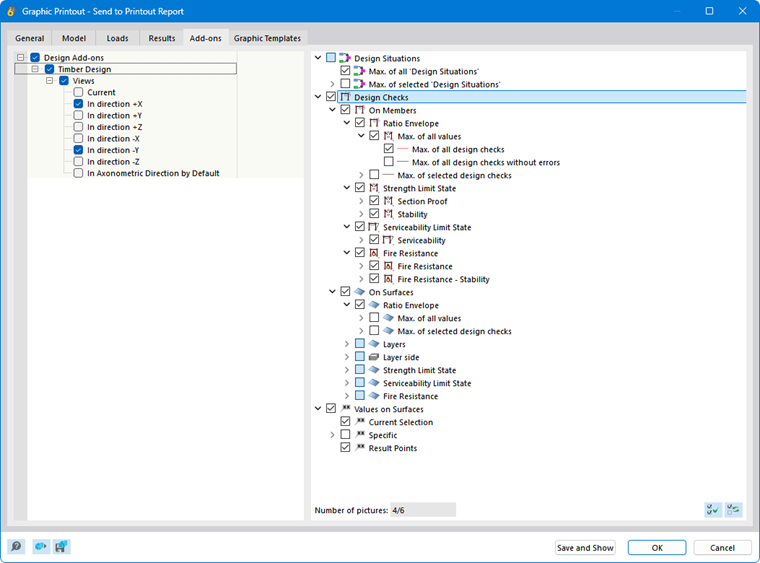

Если в категории 'Какие окна' вы активируете опцию Серийная печать, то на вкладке 'Аддоны' вы можете задать параметры для печати нескольких окон или серийной печати графики (см. главу Использование серийной печати руководства по RFEM). Графика будет затем размещена в протоколе результатов в разделе результатов расчёта деревянных конструкций.
Подробности расчётной проверки и диаграммы результатов

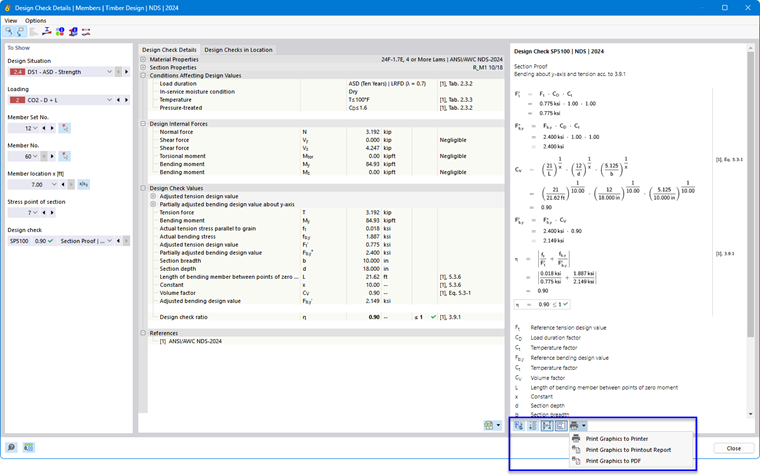

Функции печати также доступны в диалоговых окнах подробностей расчётной проверки и диаграмм результатов. Следующую графику можно распечатать напрямую, сохранить в формате PDF или передать в протокол результатов:
- Отображение формул Подробности расчётной проверки
- Диаграммы результатов в сечении
- Диаграммы результатов в точке поверхности
- Диаграммы результатов на стержне или блоке стержней
- Диаграмма зависимости глубины обугливания от времени
