Перед началом расчета вы можете выполнить проверку достоверности входных данных.

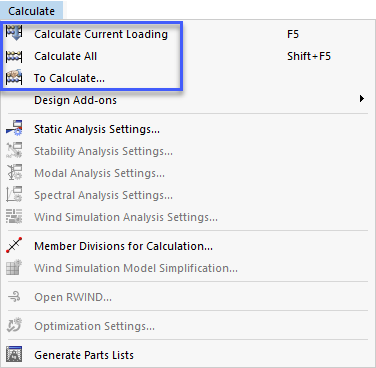

Меню Рассчитать предлагает различные возможности для запуска статического анализа модели. Они описаны в разделе Запуск расчета.
Если включены возможности для облачных расчетов, доступны дополнительные пункты меню.
В меню 'Рассчитать' у вас также есть доступ к Настройки статического анализа.

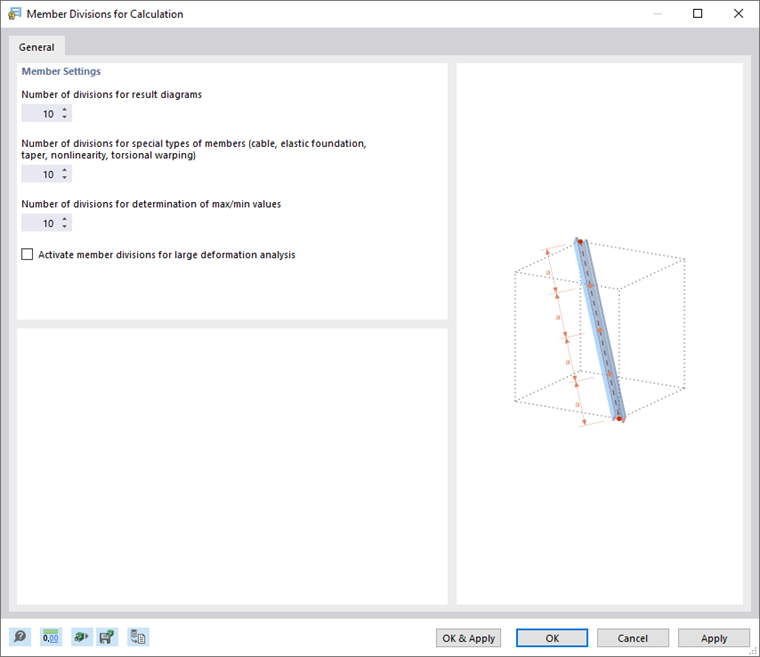

Деления стержня для расчета
Ход и степень детализации графических результатов основываются на настройках, заданных в диалоге 'Деления стержня для расчета'. Вы можете открыть этот диалог через функцию Деления стержня для расчета в меню 'Рассчитать'.
Количество делений для хода результатов

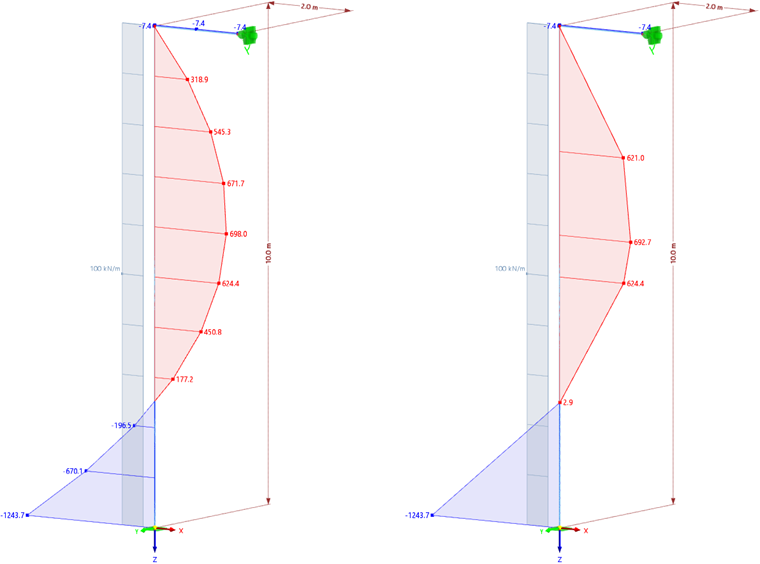

Значение в этом поле ввода влияет на графический ход результатов стержней: если, например, задано деление на 10, RSTAB делит длину самого длинного стержня в модели на 10. С этой системной длиной деления для каждого стержня определяются значения графического хода результатов в промежуточных точках (см. изображение Изгибающие моменты).
Количество делений для особых типов стержней
В отличие от описанной выше опции деления, происходит настоящее деление стержня через внутренние промежуточные узлы. Эта настройка влияет на опорные стержни с несимметричным сечением (осевые напряжения), клиновые стержни (интерполяция значений сечения) и стержни с пластическими свойствами (области текучести).
Количество делений для вычисления максимальных/минимальных значений
Значение в этом поле ввода задает внутреннее деление, по которому определяются максимальные и минимальные внутренние усилия в стержнях. На основе этого деления (по умолчанию: 10) основываются экстремальные значения, указанные в таблицах результатов и на графике.
Включить деления стержней для теории III порядка, устойчивости конструкции, динамического анализа
Эта опция позволяет также делить балки на промежуточные узлы для исследований по теории III порядка или в отношении устойчивости и динамики, тем самым учитывая их с большей точностью. При этом используется количество делений для 'особых типов стержней' (второе поле ввода выше).
