Líneas/elementos divididos

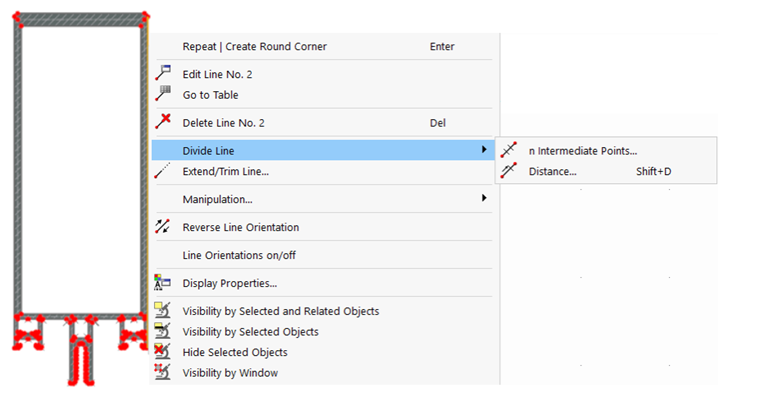

Para dividir una línea o un elemento, haga clic con el botón secundario en el objeto. Luego seleccione una de las funciones para Línea dividida o Elemento dividido en el menú contextual.

Dividir por puntos intermedios

Utilice esta función para dividir la línea o el elemento en segmentos iguales.

Número

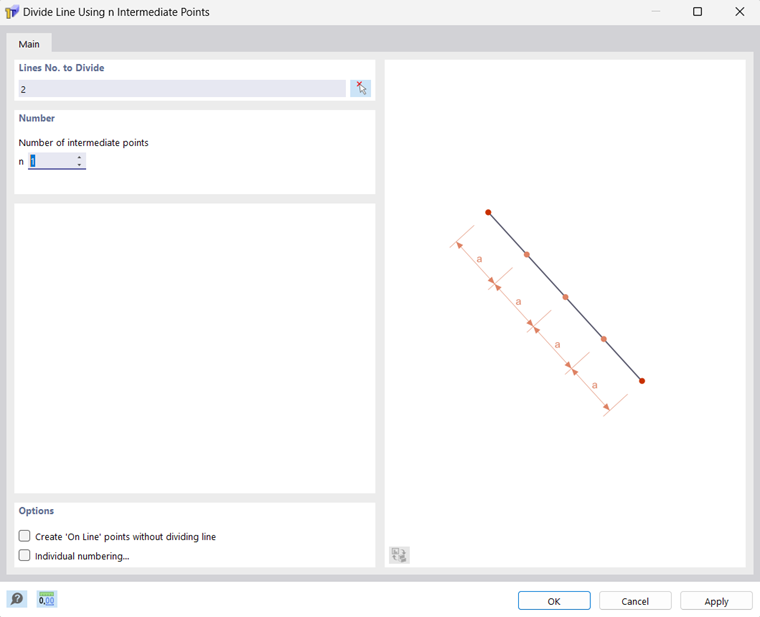

Introduzca el 'número de puntos intermedios' n para la división. Por ejemplo, como se muestra en la imagen de arriba, la línea se divide con dos puntos intermedios en sus terceros puntos.

Opciones

La casilla de verificación 'Crear puntos del tipo en línea sin dividir la línea' está desactivada de forma predeterminada. Cuando divide la línea, se crean nuevas líneas. Si marca la casilla de verificación, se retiene la línea como un todo. En este caso, la división se realiza mediante puntos intermedios del tipo 'Puntos en la línea' (ver capítulo # extbookmark manual|PointType_OnLine|Puntos #).

Si marca la casilla 'Numeración individual', puede influir en la numeración de los nuevos objetos generados en la pestaña Numeración.

Numeración y opciones

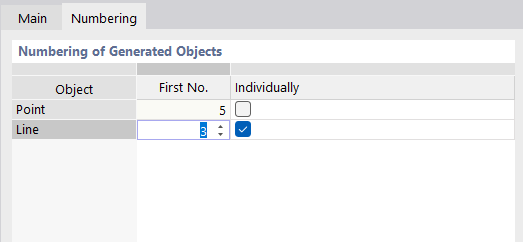

La pestaña Numeración se muestra una vez selecciona la casilla Numeración individual en la pestaña 'Datos principales'.

En la columna de la tabla 'Por separado', seleccione el objeto al que desea asignar una numeración específica. Entonces, en la columna 'Primer núm.', puede especificar el número inicial para los nuevos objetos. Los objetos adicionales de esta categoría se enumeran en orden ascendente a partir de este número.

División a una distancia

Utilice esta función para dividir la línea o elemento en un punto específico.

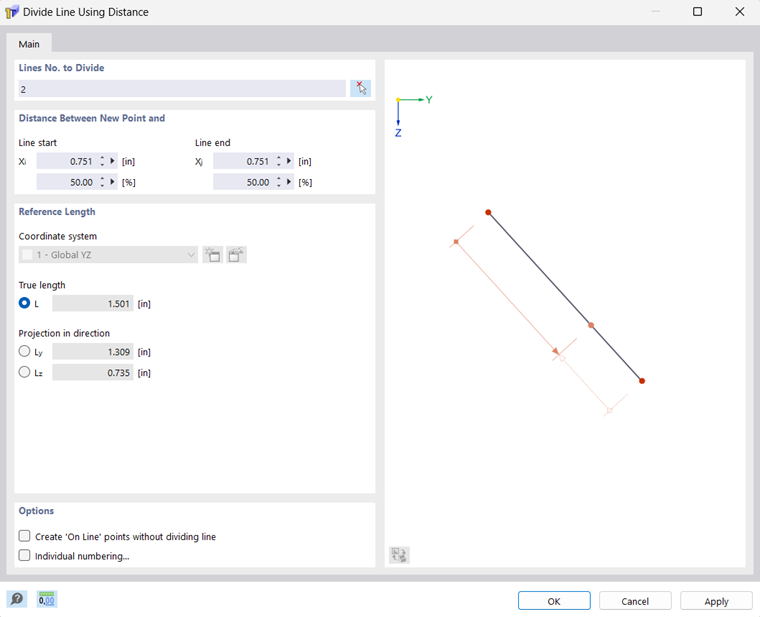

Distancia entre el nuevo punto y el inicio o final de la línea

Especifique la distancia desde el punto inicial o final para dividir la línea o elemento. Puede introducir el valor como longitud o especificación relativa. Los cuatro campos de entrada son interactivos.

Si la distancia se refiere a una longitud proyectada, especifique la proyección en la sección del diálogo 'Longitud de referencia'.

Información

La dirección de la línea o elemento es determinante para la distancia de división. Se muestra en el objeto seleccionado.

Longitud de referencia

La mayoría de las veces, el tono se refiere a la 'longitud real' de la línea o elemento. De lo contrario, seleccione la proyección 'relevante en la dirección' de un eje del sistema de coordenadas especificado. Luego, puede introducir las entradas de división correspondientes en la sección de diálogo 'Distancia'.

Opciones

La casilla de verificación 'Crear puntos en la línea sin dividir la línea' controla si se crean nuevos objetos al dividir la línea (ver sección opciones opciones ).

Si marca la casilla 'Numeración individual', puede influir en la numeración de los nuevos objetos generados (consulte la pestaña Numeración).
