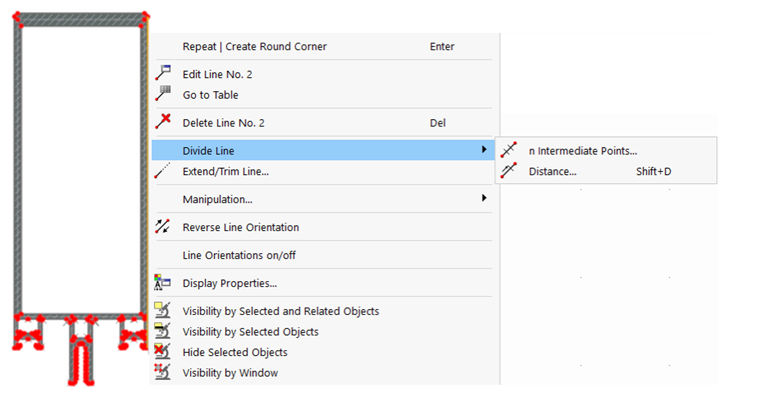

Per dividere una linea o un elemento, fare clic con il tasto destro del mouse sull'oggetto. Nel menu contestuale, selezionare quindi una delle funzioni per Dividi linea oppure Dividi elemento.
Tramite i pulsanti
e
e
oppure
e
e
nella barra degli strumenti CAD è possibile dividere anche linee o elementi.

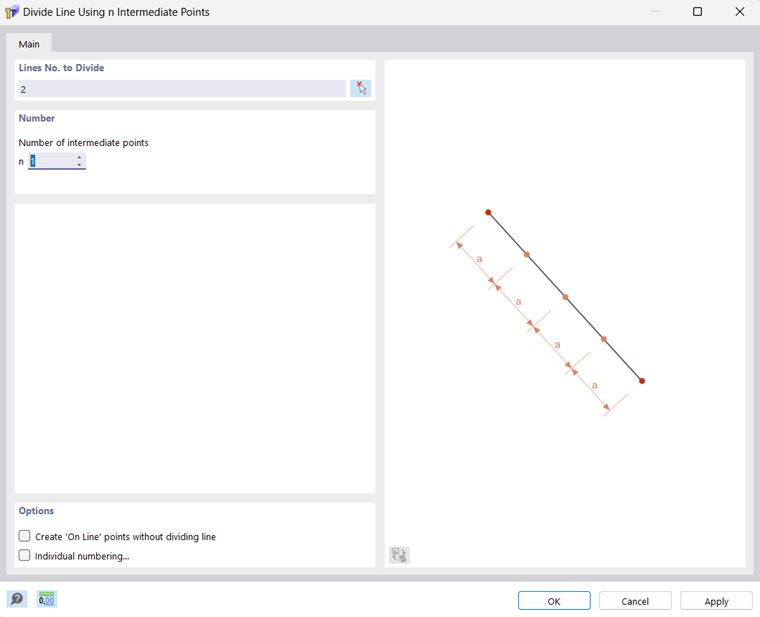

Divisione mediante punti intermedi
Con questa funzione si divide la linea o l'elemento in segmenti uguali.
Numero
Inserire il 'numero di punti intermedi' n per la divisione. Come mostrato nell'immagine sopra, la linea viene ad esempio divisa in terzi con due punti intermedi.
Opzioni

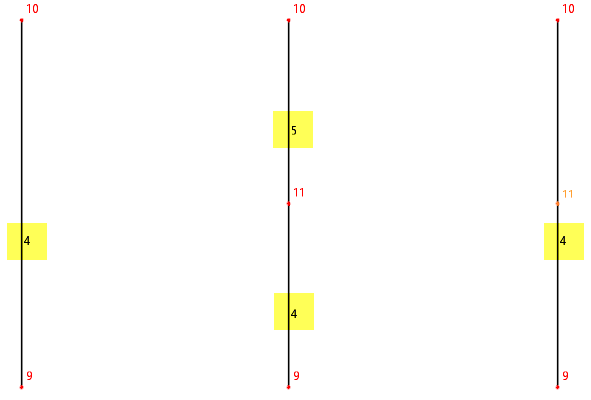

La casella di controllo 'Crea punti del tipo Su linea senza dividere la linea' è disattivata per impostazione predefinita. In questo modo, dividendo la linea si generano nuove linee. Se si attiva la casella di controllo, la linea rimane integra. In questo caso la divisione avviene mediante punti intermedi del tipo 'Punti su linea' (vedere capitolo Punti ).
Se si attiva la casella di controllo 'Numerazione individuale', è possibile influenzare la numerazione dei nuovi oggetti nella scheda Numerazione.

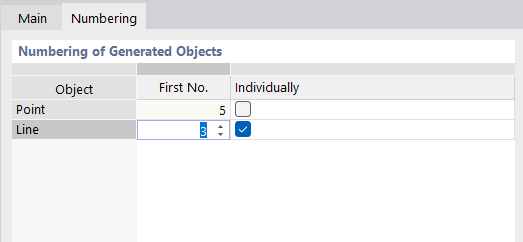

Numerazione
La scheda Numerazione viene visualizzata se nella scheda 'Base' è attivata la casella di controllo Numerazione individuale.
Selezionare nella colonna 'Singolo' a quale oggetto si desidera assegnare una numerazione specifica. Nella colonna '1. Nr.' è quindi possibile specificare il numero iniziale per i nuovi oggetti. Ulteriori oggetti di questa categoria saranno numerati in ordine crescente a partire da questo numero.

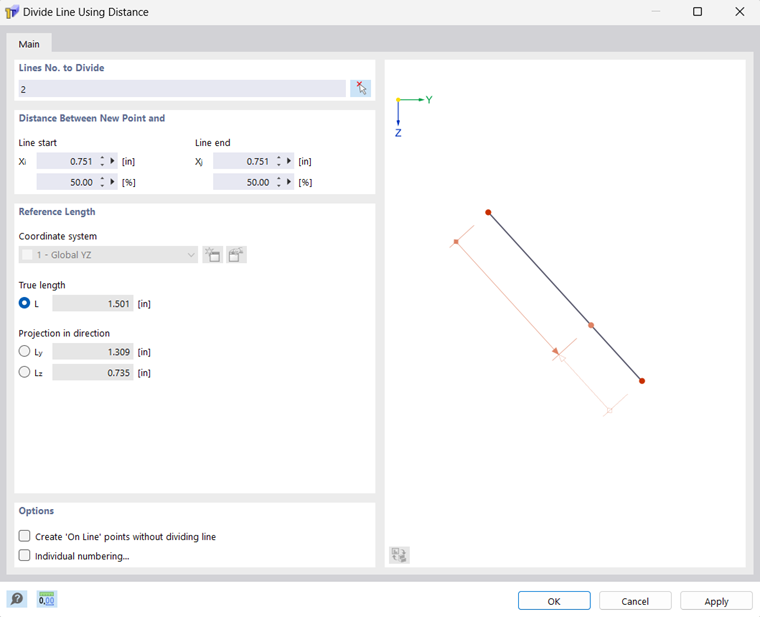

Divisione con distanza
Con questa funzione si divide la linea o l'elemento in un punto determinato.
Distanza tra il nuovo punto e l'inizio o la fine della linea
Specificare a quale distanza dall'estremità iniziale o finale la linea o l'elemento deve essere diviso. È possibile inserire il valore come lunghezza o come valore relativo. I quattro campi di input sono interattivi.
Se la distanza si riferisce a una lunghezza proiettata, specificare la proiezione nella sezione 'Lunghezza di riferimento'.
Lunghezza di riferimento
Nella maggior parte dei casi, la distanza di divisione si riferisce alla 'Lunghezza reale' della linea o dell'elemento. In caso contrario, selezionare la 'Proiezione in direzione' rilevante di un asse del sistema di coordinate specificato. Nella sezione 'Distanza' è quindi possibile effettuare le relative specifiche di divisione.
Opzioni
La casella di controllo 'Crea punti del tipo Su linea senza dividere la linea' determina se, dividendo la linea, vengono creati nuovi oggetti (vedere sezione Opzioni).
Se si attiva la casella di controllo 'Numerazione individuale', è possibile influenzare la numerazione dei nuovi oggetti (vedere scheda Numerazione).
