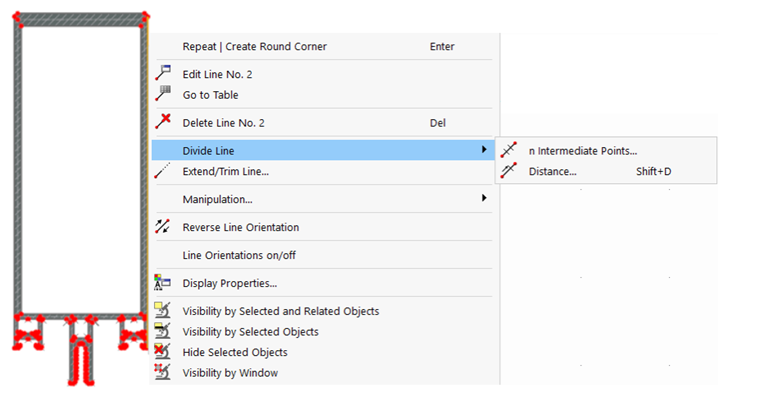

Um podzielić linię lub element, kliknij obiekt prawym przyciskiem myszy. W menu kontekstowym wybierz jedną z funkcji Podziel linię lub Podziel element.
Za pomocą przycisków
i
oraz
lub
i
i
na pasku narzędzi CAD można również dzielić linie lub elementy.

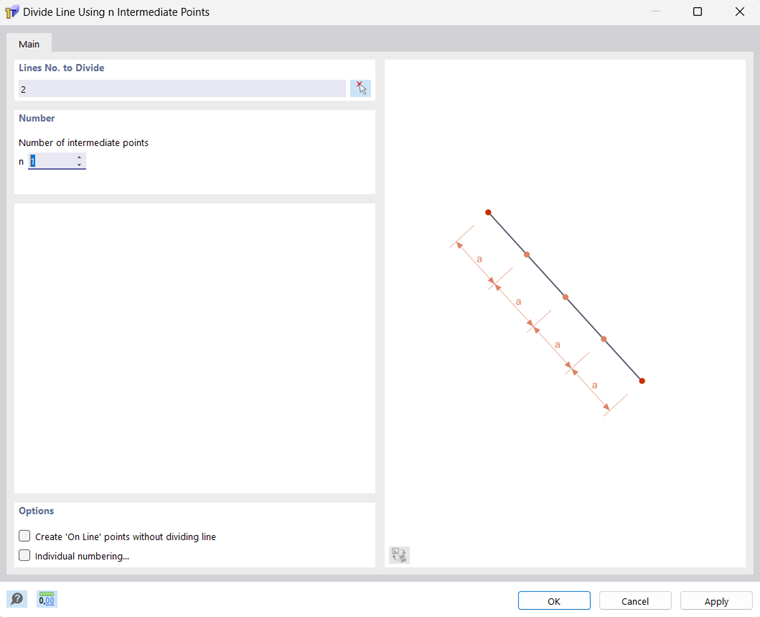

Dzielenie za pomocą punktów pośrednich
Za pomocą tej funkcji dzielisz linię lub element na równe segmenty.
Liczba
Określ 'liczbę punktów pośrednich' n do podziału. Jak pokazano na powyższym rysunku, linia jest na przykład dzielona na trzy części za pomocą dwóch punktów pośrednich.
Opcje

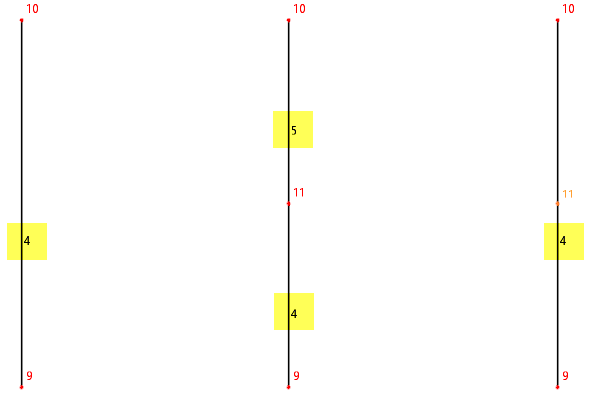

Pole wyboru 'Twórz punkty typu Na linii bez dzielenia linii' jest domyślnie wyłączone. Podczas dzielenia linii powstają w ten sposób nowe linie. Jeśli zaznaczysz to pole wyboru, linia pozostanie zachowana jako całość. Podział odbywa się w tym przypadku za pomocą punktów pośrednich typu 'Punkty na linii' (zobacz rozdział Punkty ).
Jeśli zaznaczysz pole wyboru 'Indywidualna numeracja', możesz w zakładce Numeracja wpływać na numerację nowych obiektów.
Numeracja
Zakładka Numeracja jest wyświetlana, jeśli w zakładce 'Podstawa' zaznaczono pole wyboru Indywidualna numeracja.
Zaznacz w kolumnie 'Pojedynczo', któremu obiektowi chcesz przypisać określoną numerację. W kolumnie '1. Nr' możesz następnie podać numer początkowy dla nowych obiektów. Kolejne obiekty tej kategorii będą numerowane rosnąco od tej liczby.

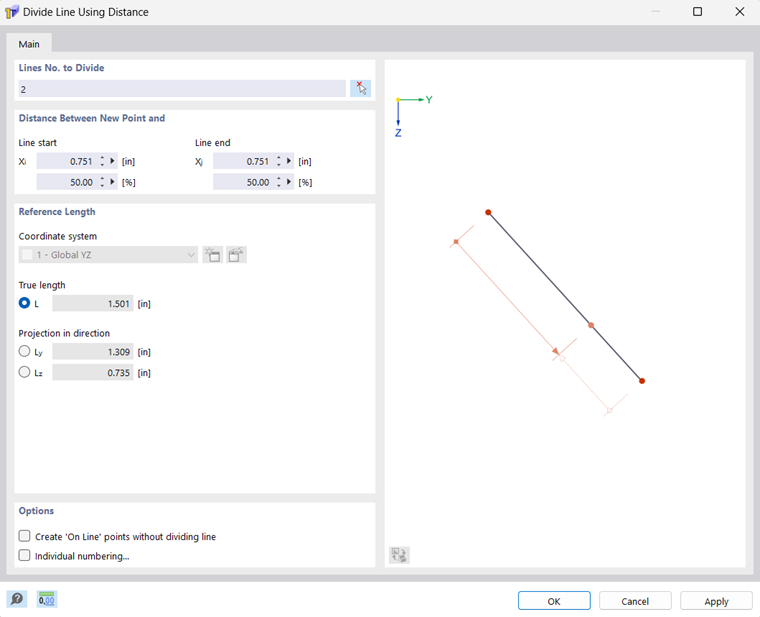

Dzielenie z odstępem
Za pomocą tej funkcji dzielisz linię lub element w określonym miejscu.
Odstęp między nowym punktem a początkiem lub końcem linii
Określ, w jakiej odległości od punktu początkowego lub końcowego linia lub element ma zostać podzielony. Wartość można wprowadzić jako długość lub wartość względną. Cztery pola wprowadzania są interaktywne.
Jeśli odstęp odnosi się do długości rzutowanej, podaj rzut w sekcji 'Długość odniesienia'.
Długość odniesienia
Najczęściej odległość podziału odnosi się do 'Rzeczywistej długości' linii lub elementu. Jeśli tak nie jest, wybierz odpowiednią 'Rzut w kierunku' osi podanego układu współrzędnych. W sekcji 'Odległość' możesz następnie wprowadzić odpowiednie dane podziału.
Opcje
Pole wyboru 'Twórz punkty typu Na linii bez dzielenia linii' decyduje o tym, czy podczas dzielenia linii powstają nowe obiekty (zobacz sekcję Opcje).
Jeśli zaznaczysz pole wyboru 'Indywidualna numeracja', możesz wpływać na numerację nowych obiektów (zobacz zakładkę Numeracja).
