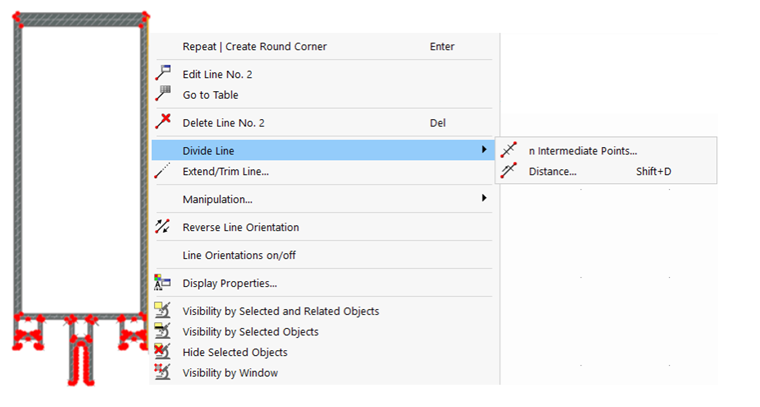

Pour diviser une ligne ou un élément, cliquez avec le bouton droit de la souris sur l’objet. Dans le menu contextuel, sélectionnez ensuite l’une des fonctions Diviser la ligne ou Diviser l’élément.
À l’aide des boutons
et
et
ou
et
et
de la barre d’outils CAO, vous pouvez également diviser des lignes ou des éléments.
Division à l’aide de points intermédiaires
Cette fonction vous permet de diviser la ligne ou l’élément en segments égaux.
Nombre

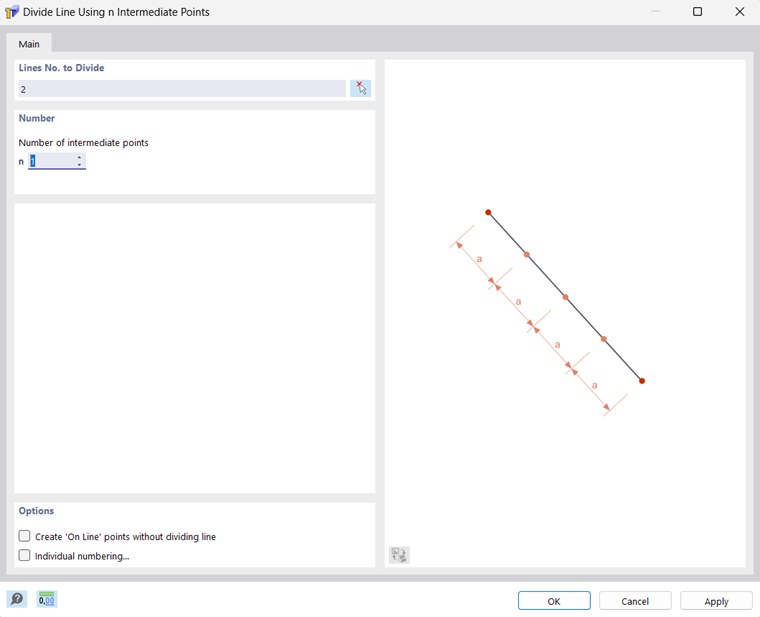

Indiquez le nombre de points intermédiaires n pour la division. Comme indiqué sur l’image ci-dessus, la ligne est par exemple divisée en tiers avec deux points intermédiaires.
Options
La case à cocher 'Créer des points de type Sur ligne sans division de la ligne' est désactivée par défaut. Lors de la division de la ligne, de nouvelles lignes sont ainsi créées. Si vous cochez cette case, la ligne reste conservée dans son intégralité. La division s’effectue dans ce cas au moyen de points intermédiaires du type 'Points sur ligne' (voir le chapitre Points ).
Si vous cochez la case 'Numérotation individuelle', vous pouvez influencer la numérotation des nouveaux objets dans l’onglet Numérotation.
Numérotation
L’onglet Numérotation s’affiche lorsque, dans l’onglet 'Base', la case à cocher Numérotation individuelle est activée.

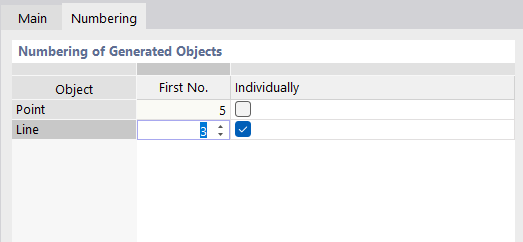

Cochez dans la colonne 'Individuel' l’objet auquel vous souhaitez attribuer une numérotation spécifique. Dans la colonne '1er n°', vous pouvez ensuite indiquer le numéro de départ pour les nouveaux objets. Les autres objets de cette catégorie seront numérotés de manière croissante à partir de ce numéro.
Division avec distance
Avec cette fonction, vous divisez la ligne ou l’élément à un endroit déterminé.
Distance entre le nouveau point et le début ou la fin de la ligne
Indiquez à quelle distance du point de départ ou d’arrivée la ligne ou l’élément doit être divisé. Vous pouvez saisir la valeur sous forme de longueur ou de valeur relative. Les quatre champs de saisie sont interactifs.
Si la distance se rapporte à une longueur projetée, indiquez la projection dans la section 'Longueur de référence'.
Longueur de référence
Le plus souvent, la distance de division se rapporte à la 'Longueur réelle' de la ligne ou de l’élément. Si ce n’est pas le cas, sélectionnez la 'Projection dans la direction' pertinente d’un axe du système de coordonnées indiqué. Dans la section 'Distance', vous pouvez ensuite saisir les indications de division correspondantes.
Options
La case à cocher 'Créer des points de type Sur ligne sans division de la ligne' permet de contrôler si de nouveaux objets sont créés lors de la division de la ligne (voir section Options).
Si vous cochez la case 'Numérotation individuelle', vous pouvez influencer la numérotation des nouveaux objets (voir onglet Numérotation).
