Výsledky

Po úspěšném výpočtu se zobrazí výsledky zatěžovacího stavu pro modální analýzu: V pracovním okně se zobrazí první tvar tvaru, v tabulce pak vlastní čísla a vlastní frekvence jednotlivých tvarů. Výsledky dynamické analýzy jsou tak plně integrovány do programového rozhraní RFEM nebo RSTAB.

01 Výsledky modální analýzy v pracovním okně a tabulce

Pracovní okno

Ze seznamu v horní části navigátoru ' - Výsledky ' vyberte tvar režimu, jehož výsledky chcete zobrazit. Mezi jednotlivými tvary režimu lze také přepínat tlačítky a .

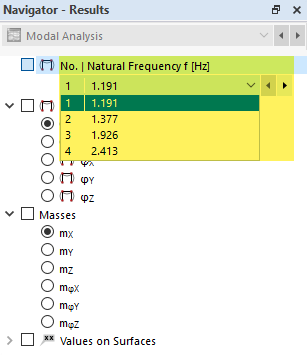

04 Vyberte Režim Tvar

Pro grafické zobrazení v navigátoru jsou k dispozici následující typy výsledků:

• Vlastní tvar : absolutní celkové posunutí, normalizované posunutí v u_X, u_Y nebo u_Z, normalizované natočení v φ_X, φ_Y nebo φ_Z
• Hmotnosti : translační složky posunutí u_X, u_Y nebo u_Z, rotační složky pootočení φ_X, φ_Y nebo φ_Z
• Hodnoty na plochách

Tabulka

Při zobrazení výsledků dynamického zatěžovacího stavu se automaticky zobrazí tabulky výsledků dynamické analýzy. Pomocí kategorií a podkategorií lze určit, jak se mají výsledky v tabulce zobrazovat (viz kapitola tabulky příručky k programu RFEM). Pro modální analýzu jsou k dispozici různé podkategorie. Jsou uvedeny v následujících kapitolách.

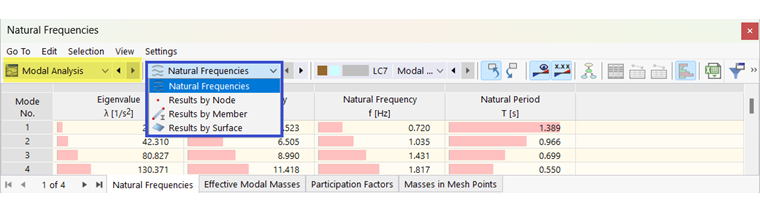

05 Výběr podkategorie pro výsledky modální analýzy
