Résultats

Après un calcul réussi, les résultats de l'analyse modale d'un cas de charge sont affichés comme suit : Vous pouvez voir le premier mode propre dans la fenêtre de travail, et les valeurs propres et les fréquences propres des différents modes propres dans le tableau. Les résultats de l'analyse dynamique sont ainsi entièrement intégrés dans l'interface de RFEM ou de RSTAB.

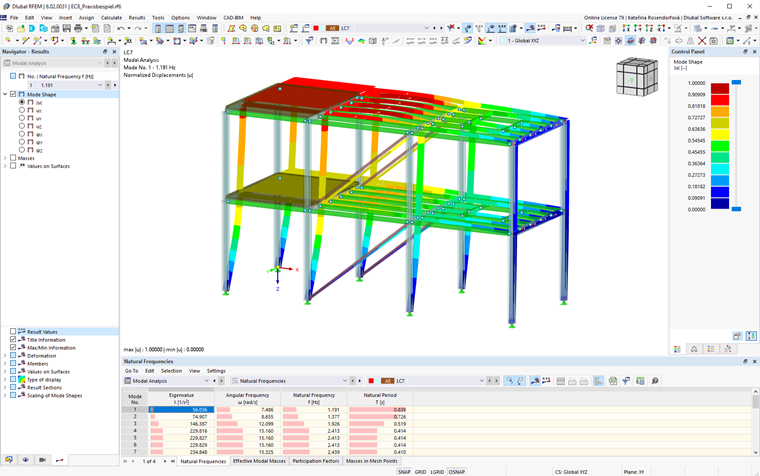

01 Résultats de l'analyse modale dans la fenêtre graphique et le tableau

Fenêtre de travail

Dans la liste située en haut du « Navigateur - Résultats », sélectionnez le mode propre dont vous souhaitez représenter graphiquement les résultats. Vous pouvez également basculer entre les différents modes propres avec les boutons et .

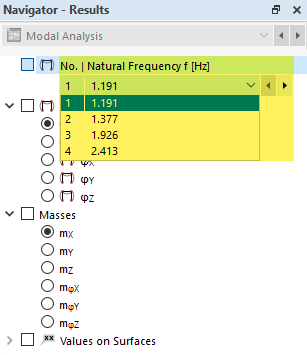

04 Sélectionner un mode propre

La représentation graphique des types de résultats suivants est disponible dans le navigateur :

• Mode propre : déplacement total absolu, déplacement normalisé dans u_X, u_Y ou u_Z, rotation normalisée dans φ_X, φ_Y ou φ_Z
• Masses : composantes de translation des déplacements u_X, u_Y ou u_Z, composantes en rotation des rotations φ_X, φ_Y ou φ_Z
• Valeurs sur les surfaces

Tableau

Les tableaux de résultats de l'analyse dynamique s'affichent automatiquement lorsque vous affichez les résultats du cas de charge dynamique. Vous pouvez contrôler l'affichage des résultats dans le tableau avec les catégories et sous-catégories (voir le chapitre Tableaux du manuel RFEM). Différentes sous-catégories sont disponibles pour l'analyse modale. Elles sont présentées dans les chapitres suivants.

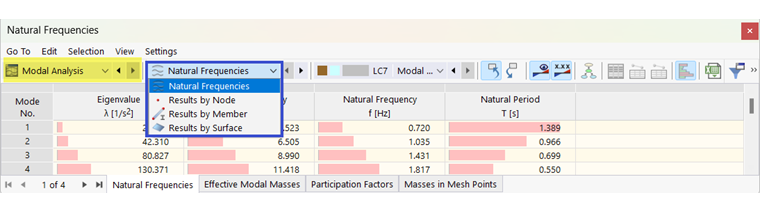

05 Sélectionner une sous-catégorie pour les résultats de l'analyse modale
