Resultados

Após o cálculo bem-sucedido, os resultados de um caso de carga de análise modal são exibidos: Pode ver a primeira forma própria na janela de trabalho, os valores próprios e as frequências naturais das formas próprias individuais na tabela. Os resultados da análise dinâmica estão assim completamente integrados na interface do programa do RFEM ou do RSTAB.

01 Resultados da análise modal na janela de trabalho e tabela

janela de trabalho

Selecione a forma de modo cujos resultados pretende representar graficamente a partir da lista na parte superior do Navegador ' - Resultados '. Também pode utilizar os botões e para alternar entre as formas de modo individuais.

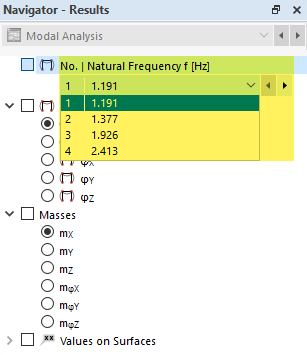

04 Selecionar modo forma

Os seguintes tipos de resultados estão disponíveis para a visualização gráfica no Navegador de projetos:

• Forma própria : deslocamento total absoluto, deslocamento normalizado em u_X, u_Y ou u_Z, rotação normalizada em φ_X, φ_Y ou φ_Z
• Massas : componentes de translação dos deslocamentos u_X, u_Y ou u_Z, componentes de rotação das rotações φ_X, φ_Y ou φ_Z
• Valores nas superfícies

Tabela

As tabelas de resultados da análise dinâmica são exibidas automaticamente quando o utilizador apresenta os resultados do caso de carga dinâmico. Pode utilizar as categorias e subcategorias para controlar a visualização dos resultados na tabela (ver capítulo tabelas do Manual do RFEM). Estão disponíveis várias subcategorias para a análise modal. São apresentados nos capítulos seguintes.

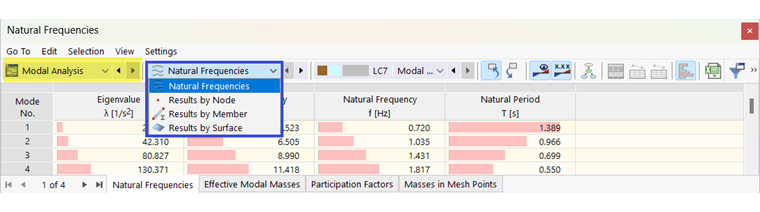

05 Selecionar subcategoria para os resultados da análise modal
