Resultados

Después del cálculo exitoso, se muestran los resultados de un caso de carga de análisis modal: Puede ver la primera deformada del modo en la ventana de trabajo, los valores propios y las frecuencias naturales de las deformas del modo individuales en la tabla. De este modo, los resultados del análisis dinámico están completamente integrados en la interfaz del programa de RFEM o RSTAB.

01 Resultados del análisis modal en la ventana de trabajo y la tabla

Ventana de trabajo

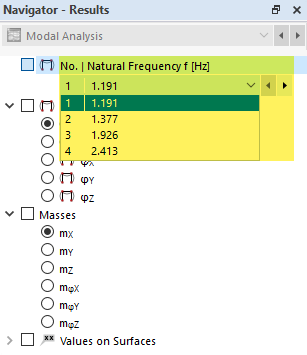

Seleccione la deformada del modo cuyos resultados desea mostrar en el gráfico de la lista en la parte superior del 'Navegador - Resultados'. También puede usar los botones y para alternar entre las deformadas del modo individuales.

04 Seleccionar deformada del modo

Los siguientes tipos de resultados están disponibles para la representación gráfica en el Navegador:

• Deformada del modo: desplazamiento total absoluto, desplazamiento normalizado en u_X, u_Y o u_Z, giro normalizado en φ_X, φ_Y o φ_Z
• Masas: componentes traslacionales de los desplazamientos u_X, u_Y o u_Z, componentes rotacionales de los giros φ_X, φ_Y o φ_Z
• Valores en superficies

Tabla

Las tablas de resultados del análisis dinámico se muestran automáticamente cuando muestra los resultados del caso de carga dinámica. Puede usar las categorías y subcategorías para controlar la visualización de los resultados en la tabla (consulte el capítulo Tablas del Manual de RFEM). Hay varias subcategorías disponibles para el análisis modal. Se presentan en los siguientes capítulos.

05 Seleccionar subcategoría para los resultados del análisis modal
