Wyniki

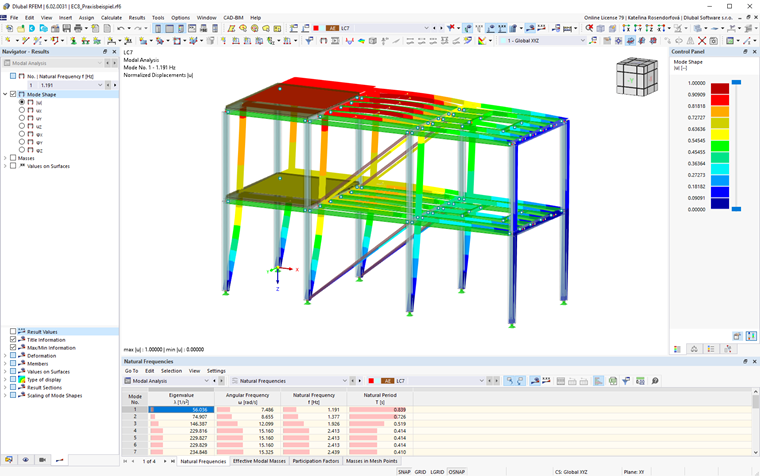

Po pomyślnym zakończeniu obliczeń wyświetlane są wyniki przypadku obciążenia analizy modalnej: W oknie roboczym widoczny jest pierwszy kształt postaci drgań, a w tabeli wartości własne i częstotliwości drgań własnych poszczególnych postaci drgań. Dzięki temu wyniki analizy dynamicznej są w pełni zintegrowane z interfejsem programu RFEM lub RSTAB.

okno robocze

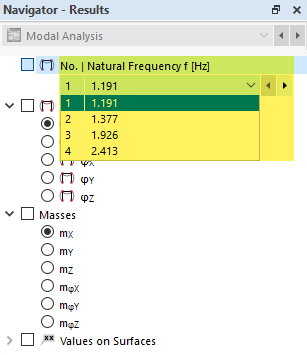

Z listy znajdującej się u góry nawigatora ' - Wyniki ' należy wybrać kształt trybu, którego wyniki mają zostać wykreślone. Za pomocą przycisków Poprzedni i Następny można również przełączać się między poszczególnymi kształtami modów.

Do wyświetlenia graficznego w Nawigatorze dostępne są następujące typy wyników:

  • Postać własna : bezwzględne przemieszczenie całkowite, przemieszczenie znormalizowane w uX, uY lub uZ, obrót znormalizowane w φX, φY lub φZ
  • Masy : składowe translacyjne przemieszczeń uX, uY lub uZ, obrotowe składowe przemieszczeń φX, φY lub φZ
  • Wartości na powierzchniach

Ważne

Maksymalne odkształcenie wyświetlane na grafice zależy od skalowania kształtów trybu .

Tabela

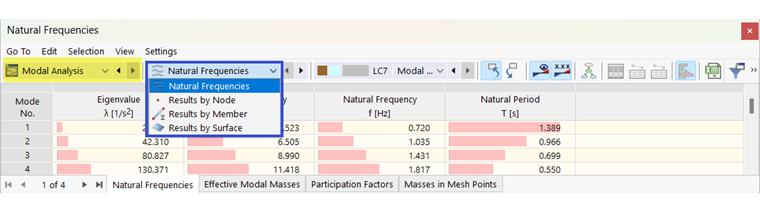

Tabele wyników analizy dynamicznej są wyświetlane automatycznie po wyświetleniu wyników przypadku obciążenia dynamicznego. Za pomocą kategorii i podkategorii można sterować wyświetlaniem wyników w tabeli (patrz rozdział tabele podręcznika do programu RFEM). Do analizy modalnej dostępne są różne podkategorie. Zostały one przedstawione w kolejnych rozdziałach.

Informacje

Opcje oceny wyników zostały ogólnie opisane w rozdziale ocena wyników Podręcznik programu RFEM.
