En la pestaña Base, puede asignar los tipos de análisis y definir otros parámetros. Para hacerlo, seleccione el caso de carga en la 'Lista' a la izquierda.
Categorías
En esta sección, debe realizar la configuración básica del método de análisis temporal para el caso de carga.

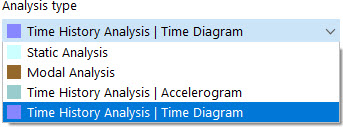

Tipo de análisis
Cuando se activa el complemento 'Método de análisis temporal' en la configuración básica del modelo, se puede elegir entre los tipos de análisis Análisis temporal | Acelerograma y Análisis temporal | Diagrama temporal. Asigne uno de estos tipos de análisis a cada caso de carga en el que se deba realizar un método de análisis temporal.
Configuración del análisis temporal
Seleccione de la lista 'Configuración del análisis temporal' (THS) los criterios con los que se examinará el caso de carga. Esto involucra, por ejemplo, la regla de combinación o la amortiguación. Estos parámetros se describen en el capítulo Configuración del análisis temporal.
Con el botón
puede agregar nueva configuración de análisis temporal, y con el botón
editar la configuración seleccionada.
Adoptar análisis modal del caso de carga
Esta opción aparece cuando ha seleccionado el método de solución 'Lineal modal' en la Configuración del análisis temporal. En la lista de Casos de carga de análisis modal definidos, determine qué análisis de valores propios será la base para el análisis temporal.
Adoptar masas solo del caso de carga/combinación de cargas
Esta opción aparece cuando ha seleccionado en la Configuración del análisis temporal el 'Análisis implícito Newmark lineal' o el 'Análisis implícito Newmark no lineal'. En la lista de casos de carga y combinaciones definidas, determine qué carga se debe considerar como masa en el análisis temporal.
Categoría de influencia
La definición de la categoría de influencia solo es posible para casos de carga del tipo 'Análisis temporal | Diagrama temporal'. Los casos de carga del tipo 'Análisis temporal | Acelerograma' se asignan automáticamente a la categoría 'Influencias sísmicas (AE).
Opciones
La casilla de verificación 'Modificación de estructura' está accesible cuando ha seleccionado el 'Análisis implícito Newmark lineal' o el 'Análisis implícito Newmark no lineal' en la Configuración del análisis temporal. Esto permite considerar un ajuste de rigidez o tratamiento especial de las no linealidades en el caso de carga (vea el capítulo Modificaciones de estructura del manual RFEM). Seleccione la modificación de estructura adecuada de la lista o cree un nuevo tipo de modificación con el botón
.
Cuando ha predefinido el método de solución 'Lineal modal' en la Configuración del análisis temporal, se utilizan los ajustes del caso de carga de análisis modal correspondiente.
La casilla de verificación 'Acelerogramas definidos diferentemente para soportes' se muestra cuando ha seleccionado el Tipo de análisis 'Análisis temporal | Acelerograma'. La consideración de diferentes espectros de respuesta para soportes individuales está en desarrollo.
Opciones especiales
La casilla de verificación 'Considerar el estado inicial de' está accesible cuando ha seleccionado el 'Análisis implícito Newmark lineal' en la Configuración del análisis temporal. En la lista, puede seleccionar un caso de carga o combinación de cargas cuyos rigideces conformen el estado inicial para el análisis del caso de carga seleccionado (vea el capítulo Casos de carga del manual RFEM). El botón
a la derecha de la lista abre el diálogo 'Configuración del estado inicial'. En este diálogo, especifique qué 'Tipo de estado inicial' está presente (actualmente solo está disponible el tipo 'Rigidez').
Con esta opción, se importan y luego se solucionan todas las condiciones del caso de carga seleccionado para el paso de tiempo t = 0. Además de las deformaciones y cargas importadas, con las que se establece un estado de equilibrio al inicio del cálculo, se consideran todas las modificaciones de rigidez realizadas en la configuración de casos de carga y combinaciones de carga. Así, es posible capturar también cargas permanentes sin cambios temporales como el peso propio en un análisis temporal. Si se desea que este caso de carga del estado inicial se considere de manera permanente en el sistema más allá del paso de tiempo t = 0, deberá asignarse al análisis temporal con un diagrama de tiempo constante (k = 1).
