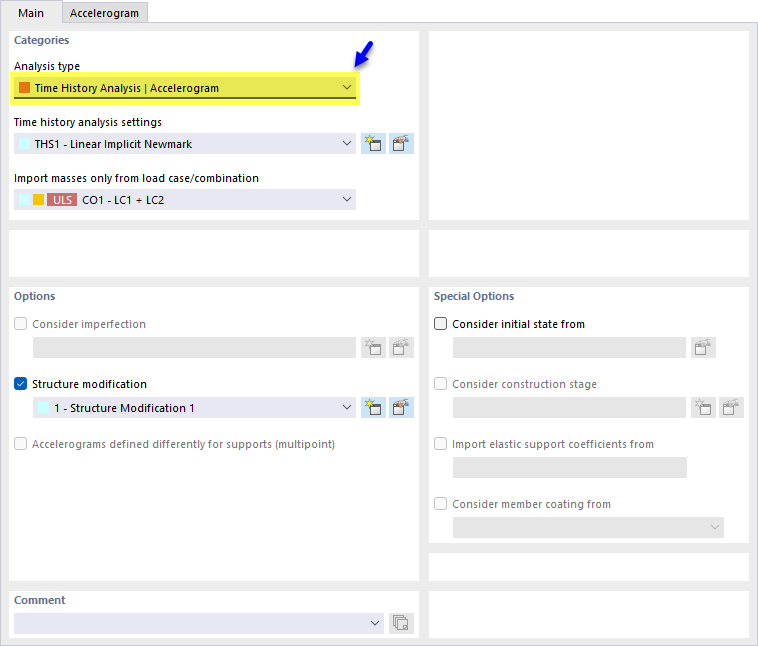

No registro Base, você pode atribuir tipos de análise e definir outros parâmetros. Para isso, selecione o caso de carga à esquerda na "Lista".
Categorias
Nesta seção, as configurações básicas para o procedimento temporal do caso de carga são definidas.
Tipo de Análise
Se o add-on 'Análise de Tempo' estiver ativado nas informações básicas do modelo, os dois tipos de análise Análise Temporal | Acelerograma e Análise Temporal | Diagrama Temporal estão disponíveis na lista. Atribua um desses tipos de análise a cada caso de carga para o qual um procedimento temporal deve ser realizado.
Configurações de Análise Temporal
Escolha na lista de 'Configurações de Análise Temporal' (THS) de acordo com quais instruções o caso de carga deve ser examinado. Isso inclui, por exemplo, a regra de combinação ou amortecimento. Esses parâmetros são descritos no capítulo Configurações de Análise Temporal.
Com o botão
você pode adicionar novas configurações de análise temporal, com o botão
editar a configuração selecionada.
Adotar Análise Modal do Caso de Carga
Esta opção está disponível quando você seleciona o método de solução 'Linear modal' nas Configurações de Análise Temporal. Defina na lista dos Casos de Carga de Análise Modal qual análise de valor próprio deve formar a base para a análise temporal.
Apenas Adotar Massa do Caso de Carga/Combinação
Esta opção está disponível quando você seleciona a 'Análise Implícita de Newmark Linear' ou a 'Análise Implícita de Newmark Não-Linear' nas Configurações de Análise Temporal. Defina na lista de casos de carga e combinações qual carga deve ser considerada como massa na análise temporal.
Categoria de Ação
A determinação da categoria de ação só é possível para casos de carga do tipo 'Análise Temporal | Diagrama Temporal'. Casos de carga do tipo 'Análise Temporal | Acelerograma' são automaticamente atribuídos à categoria 'Ações Sísmicas (AE)'.
Opções
O campo de controle 'Modificação de Estrutura' está acessível se você selecionou a 'Análise Implícita de Newmark Linear' ou a 'Análise Implícita de Newmark Não-Linear' nas Configurações de Análise Temporal. Ele permite considerar uma adaptação de rigidez ou um tratamento especial de não-linearidades no caso de carga (veja o capítulo Modificações de Estrutura do manual RFEM). Escolha na lista a modificação de estrutura apropriada ou crie um novo tipo de modificação com o botão
.
Se você especificou o método de solução 'Linear modal' nas Configurações de Análise Temporal, as configurações do correspondente caso de carga de análise modal serão usadas.
O campo de controle 'Acelerogramas definidos diferentemente para os apoios' aparece quando você seleciona o Tipo de Análise 'Análise Temporal | Acelerograma'. A consideração de diferentes espectros de resposta para apoios individuais ainda está em desenvolvimento.
Opções Especiais
O campo de controle 'Considerar estado inicial de' está acessível se você selecionou a 'Análise Implícita de Newmark Linear' nas Configurações de Análise Temporal. Você pode escolher na lista um caso de carga ou combinação de carga cujas rigidezes representem o estado inicial para a análise do caso de carga selecionado (veja o capítulo Casos de Carga do manual RFEM). O botão
ao lado direito da lista abre a caixa de diálogo 'Configurações do Estado Inicial'. Defina lá qual 'Tipo de Estado Inicial' está presente (atualmente apenas o tipo 'Rigidez' está disponível).
Com esta opção, todas as condições do caso de carga escolhido são importadas para o momento t = 0 e então resolvidas novamente. Juntamente com as deformações e cargas importadas, com as quais um estado de equilíbrio é alcançado no início do cálculo, todas as mudanças de rigidez são consideradas, conforme estabelecido nas configurações dos casos de carga e combinações de carga. Isso permite que uma análise temporal também capture cargas permanentes sem mudanças ao longo do tempo, como peso próprio. Se este caso de carga de estado inicial deve ser considerado permanentemente no sistema além do momento t = 0, ele deve ser atribuído à análise temporal com um diagrama temporal constante (k = 1).
