L’onglet Général vous permet d’assigner les types d’analyse et définir d’autres paramètres. Sélectionnez le cas de charge à gauche dans la « liste ».
Catégories
Ici, définissez les paramètres de base de la méthode d’analyse de l’historique de temps pour le cas de charge.

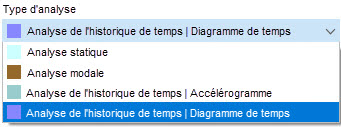

Type d’analyse
Si le module complémentaire « Analyse de l’historique de temps » est activé dans les données de base du modèle, les deux types d’analyse Analyse de l’historique de temps | Accélérogramme et Analyse de l’historique de temps | Diagramme de temps sont disponibles dans la liste. Assignez un de ces types d'analyse à chaque cas de charge nécessitant une analyse de l’historique de temps.
Paramètres pour l’analyse de l’historique de temps
Dans la liste des « Paramètres pour l’analyse de l’historique de temps » (THS) sélectionnez les critères d’analyse de cas de charge, par exemple la règle de combinaison ou l’amortissement. Ces paramètres sont décrits dans le chapitre Paramètres pour l’analyse de l’historique de temps.
Le bouton
vous permet d’ajouter de nouveaux paramètres pour l’analyse de l’historique de temps, le bouton
vous permet de modifier le paramètre sélectionné.
Importer l’analyse modale du cas de charge
Cette option est disponible si vous avez sélectionné la méthode de résolution « Modale linéaire » dans les Paramètres pour l’analyse de l’historique de temps. Définissez dans la liste des Cas de charge d’analyse modale quelle analyse des valeurs propres servira de base pour l’analyse de l’historique de temps.
Importer les masses uniquement du cas de charge/combinaison de charges
Cette option est disponible si vous avez sélectionné l’« Analyse linéaire implicite de Newmark » ou l’« Analyse non linéaire implicite de Newmark » dans les Paramètres pour l’analyse de l’historique de temps. Définissez dans la liste des cas de charge et combinaisons définis quelle charge doit être considérée comme masse dans l’analyse de l’historique de temps.
Catégorie d’action
La définition de la catégorie d’action est uniquement possible pour les cas de charge du type « Analyse de l’historique de temps | Diagramme de temps ». Les cas de charge du type « Analyse de l’historique de temps | Accélérogramme » sont automatiquement assignés à la catégorie « Actions sismiques (AE) ».
Options
La case à cocher « Modification de structure » est accessible, si vous avez sélectionné dans les Paramètres pour l’analyse de l’historique de temps l’« Analyse linéaire implicite de Newmark » ou l’« Analyse non linéaire implicite de Newmark ». Elle permet de prendre en compte un ajustement de rigidité ou un traitement spécial des non-linéarités dans le cas de charge (voir le chapitre Modifications de structure du manuel de RFEM). Sélectionnez dans la liste la modification de structure adéquate ou créez un nouveau type de modification à l’aide du bouton
.
Si vous avez défini la méthode de résolution « Modale linéaire » dans les Paramètres pour l’analyse de l’historique de temps, les paramètres du cas de charge d’analyse modale correspondant sont utilisés.
La case à cocher « Accélérogrammes définis différemment pour les appuis » est accesible si vous avez sélectionné le Type d'analyse « Analyse de l’historique de temps | Accélérogramme ». La prise en compte de différents spectres de réponse pour des appuis individuels est encore en développement.
Options spéciales
La case à cocher « Considérer l'état initial provenant de » est accessible, si vous avez sélectionné l’« Analyse implicite linéaire de Newmark » dans les paramètres pour l’analyse de l’historique de temps. Vous pouvez sélectionner un cas de charge ou une combinaison de charges dont les rigidités constituent l’état initial pour l’analyse du cas de charge sélectionné dans la liste (voir le chapitre Cas de charge du manuel de RFEM). Le bouton
à droite de la liste ouvre la boîte de dialogue « Paramètres d’état initial ». Définissez-y le « Type d’état initial » présent (actuellement seul le type « Rigidité » est disponible).
Avec cette option, toutes les conditions du cas de charge sélectionné sont importées pour l’instant t = 0 et sont ensuite à nouveau résolues. Outre les déformations et charges importées qui établissent un état d’équilibre au début du calcul, toutes les modifications de rigidité sont prises en compte, définies dans les paramètres des cas de charge et des combinaisons de charges. Ainsi, il est possible, dans une analyse de l’historique de temps, de prendre en compte des charges permanentes sans modifications temporelles, comme le poids propre. Si ce cas de charge d’état initial doit être pris en compte dans le système au-delà de l’instant t = 0 de façon permanente, il doit également être assigné à l’analyse de l’historique de temps avec un diagramme de temps uniforme (k = 1).
