W zakładce Podstawowe można przypisać typy analiz i ustawić inne parametry. W tym celu należy wybrać przypadek obciążenia po lewej stronie na 'Liście'.
Kategorie
W tej sekcji należy dokonać podstawowych ustawień dotyczących analizy czasowej przypadku obciążenia.

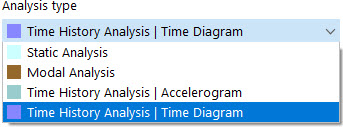

Typ analizy
Jeśli w podstawowych ustawieniach modelu jest aktywny dodatek 'Analiza czasowa', na liście dostępne są dwa typy analiz: Analiza czasowa | Akcelerogram oraz Analiza czasowa | Diagram czasowy. Przypisz jeden z tych typów analizy do każdego przypadku obciążenia, dla którego ma być przeprowadzona analiza czasowa.
Ustawienia analizy czasowej
Wybierz z listy 'Ustawienia analizy czasowej' (THS), według których zaleceń ma być badany przypadek obciążenia. Dotyczy to na przykład reguły kombinacji lub tłumienia. Te parametry są opisane w rozdziale Ustawienia analizy czasowej.
Za pomocą przycisku
można dodać nowe ustawienia analizy czasowej, a przyciskiem
edytować wybrane ustawienie.
Przejęcie analizy modalnej z przypadku obciążenia
Ta opcja wyboru jest wyświetlana, jeśli w Ustawienia analizy czasowej wybrano metodę rozwiązywania 'Liniowa modalna'. Wybierz z listy zdefiniowanych Przypadków obciążenia modalnego analizę własną, która będzie podstawą dla analizy czasowej.
Przejęcie mas jedynie z przypadku obciążenia/kombinacji obciążeń
Ta opcja wyboru jest wyświetlana, jeśli w Ustawienia analizy czasowej wybrano 'Liniową implicitną analizę Newmarka' lub 'Nieliniową implicitną analizę Newmarka'. Wybierz z listy zdefiniowanych przypadków i kombinacji obciążeń, które obciążenie ma być uwzględnione w analizie czasowej jako masa.
Kategoria oddziaływań
Określenie kategorii oddziaływań jest możliwe tylko dla przypadków obciążenia typu 'Analiza czasowa | Diagram czasowy'. Przypadki obciążenia typu 'Analiza czasowa | Akcelerogram' są automatycznie przypisane do kategorii 'Oddziaływania sejsmiczne (AE)'.
Opcje
Pole kontrolne 'Modyfikacja struktury' jest dostępne, jeśli w Ustawienia analizy czasowej wybrano 'Liniową implicitną analizę Newmarka' lub 'Nieliniową implicitną analizę Newmarka'. Otwiera możliwość uwzględnienia w przypadku obciążenia dostosowania sztywności lub specjalnego traktowania nieliniowości (patrz rozdział Modyfikacje struktury w podręczniku RFEM). Wybierz z listy odpowiednią modyfikację struktury lub za pomocą przycisku
utwórz nowy typ modyfikacji.
Jeśli w Ustawienia analizy czasowej wybrano metodę rozwiązywania 'Liniowa modalna', to zostaną użyte ustawienia odpowiedniego przypadku obciążenia modalnego.
Pole kontrolne 'Akcelerogramy dla podpór zróżnicowane' jest wyświetlane, jeśli wybrano Typ analizy 'Analiza czasowa | Akcelerogram'. Uwzględnienie zróżnicowanych widm odpowiedzi dla poszczególnych podpór jest nadal w fazie rozwoju.
Specjalne opcje
Pole kontrolne 'Uwzględnienie stanu początkowego z' jest dostępne, jeśli w Ustawienia analizy czasowej wybrano 'Liniową implicitną analizę Newmarka'. Możesz wybrać z listy przypadek obciążenia lub kombinację obciążeń, których sztywności stanowią punkt wyjścia dla analizy wybranego przypadku obciążenia (patrz rozdział Przypadki obciążenia w podręczniku RFEM). Przycisk
po prawej stronie listy wywołuje dialog 'Ustawienia stanu początkowego'. Ustaw tam, jaki 'Typ stanu początkowego' występuje (obecnie dostępny jest tylko typ 'Sztywność').
Za pomocą tej opcji wszystkie warunki z wybranego przypadku obciążenia są importowane dla kroku czasowego t = 0 i następnie ponownie rozwiązywane. Oprócz importowanych przemieszczeń i obciążeń, z którymi na początku obliczeń jest osiągany stan równowagi, uwzględnia się wszystkie zmiany sztywności, które były dokonane w ustawieniach przypadków obciążeń i kombinacji obciążeń. Dzięki temu możliwe jest w analizie czasowej ujmowanie również stałych obciążeń bez zmian w czasie, takich jak ciężar własny. Jeśli ten przypadek obciążenia stanu początkowego ma być uwzględniany w systemie poza krok czasowy t = 0, to musi być przypisany też do analizy czasowej z constantnym diagramem czasowym (k = 1).
