Základní

Na kartě Základní můžete přiřadit typy analýz a nastavit další parametry. K tomu vyberte zatěžovací stav vlevo v 'Seznamu'.

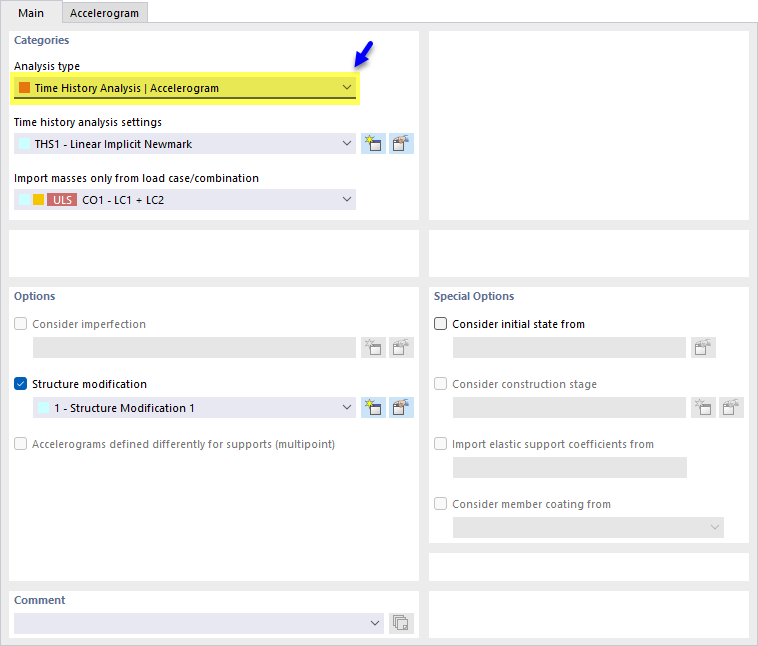

Nastavení typu analýzy „Analýza časového průběhu“ pro případ zatížení

Kategorie

V této části je třeba nastavit základní údaje o postupu časového průběhu zatěžovacího stavu.

Typ analýzy

Pokud je v základních údajích modelu aktivováno přídavné moduly 'Postup časového průběhu', jsou v seznamu dostupné dva typy analýzy Časová analýza | Akcelerogram a Časová analýza | Časový diagram. Přiřaďte jeden z těchto typů analýzy každému zatěžovacímu stavu, pro který má být provedena časová analýza.

Výběr typu analýzy

Nastavení časové analýzy

Vyberte v seznamu 'Nastavení časové analýzy' (THS), podle jakých předpisů má být zatěžovací stav zkoumán. To se týká například pravidla kombinace nebo útlumu. Tyto parametry jsou popsány v kapitole Nastavení časové analýzy.

Výběr nastavení analýzy časové historie

Pomocí tlačítka můžete přidat nová nastavení časové analýzy, tlačítkem upravit vybrané nastavení.

Převzít modální analýzu z zatěžovacího stavu

Tato možnost se zobrazí, pokud jste v Nastavení časové analýzy vybrali řešení 'Lineární modální'. V seznamu definovaných Modální analýzy zatěžovacích stavů určete, která analýza vlastních čísel má tvořit základ pro časovou analýzu.

Převzít hmoty pouze ze zatěžovacího stavu/kombinace zatěžovacích stavů

Tato možnost se zobrazí, pokud jste v Nastavení časové analýzy vybrali 'Lineární implicitní Newmark-analýzu' nebo 'Nelineární implicitní Newmark-analýzu'. V seznamu definovaných zatěžovacích stavů a kombinací určete, které zatížení má být v časové analýze považováno za hmotu.

Kategorie účinku

Stanovení kategorie účinku je možné pouze pro zatěžovací stavy typu 'Časová analýza | Časový diagram'. Zatěžovací stavy typu 'Časová analýza | Akcelerogram' jsou automaticky přiděleny kategorii 'Seismické účinky (AE)'.

Možnosti

Ovládací pole 'Modifikace struktury' je přístupné, pokud jste v Nastavení časové analýzy vybrali 'Lineární implicitní Newmark-analýzu' nebo 'Nelineární implicitní Newmark-analýzu'. Otevírá možnost zohlednit v zatěžovacím stavu úpravu tuhosti nebo speciální zpracování nelinearit (viz kapitola Modifikace struktury uživatelské příručky RFEM). Vyberte v seznamu vhodnou modifikaci struktury nebo vytvořte nový typ modifikace pomocí tlačítka .

Pokud jste v Nastavení časové analýzy zvolili řešení 'Lineární modální', budou použita nastavení příslušného zatěžovacího stavu modální analýzy.

Ovládací pole 'Akcelerogramy pro podporu jsou definovány odlišně' se zobrazí, pokud jste vybrali Typ analýzy 'Časová analýza | Akcelerogram'. Zohlednění různých odpovědních spekter pro jednotlivé podpory je stále ve vývoji.

Speciální možnosti

Ovládací pole 'Zohlednění počátečního stavu z' je přístupné, pokud jste v Nastavení časové analýzy vybrali 'Lineární implicitní Newmark-analýzu'. Můžete v seznamu vybrat zatěžovací stav nebo kombinaci zatěžovacích stavů, jejichž tuhost představuje výchozí stav pro analýzu vybraného zatěžovacího stavu (viz kapitola Zatěžovací stavy uživatelské příručky RFEM). Tlačítko vpravo vedle seznamu vyvolá dialog 'Nastavení počátečního stavu'. Zde určete, jaký 'Typ počátečního stavu' je k dispozici (aktuálně je k dispozici pouze typ 'Tuhost').

Tato možnost exportuje všechny podmínky zvoleného zatěžovacího stavu pro časový krok t = 0, které jsou následně znovu vyřešeny. Kromě importovaných deformací a zatížení, se kterými je na počátku výpočtu dosaženo rovnovážného stavu, se zohlední všechny změny tuhosti provedené v nastaveních zatěžovacích stavů a jejich kombinací. To umožňuje zaznamenat v časové analýze také stálá zatížení bez časových změn, jako je vlastní hmotnost. Pokud má být tento počáteční stav trvale zohledněn v systému i po časovém kroku t = 0, musí být také přiřazen časové analýze s konstantním časovým diagramem (k = 1).
