Los resultados de un caso de carga de análisis en el dominio del tiempo se muestran después de que el cálculo se haya realizado con éxito: en la ventana de trabajo, puede ver las deformaciones globales como una envolvente; en la tabla, puede ver las deformaciones, esfuerzos en apoyos, esfuerzos internos o tensiones de los objetos del modelo individuales. De este modo, los resultados del análisis en el dominio del tiempo están completamente integrados en la interfaz del programa de RFEM o RSTAB.
Ventana de trabajo

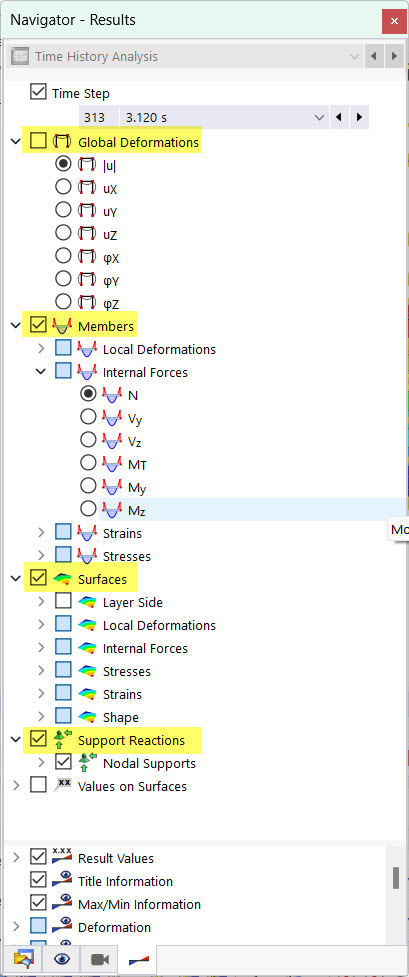

Si no se selecciona la casilla 'Paso temporal' en la parte superior del 'Navegador - Resultados', se muestra la Envolvente de resultados. Al igual que con las Combinaciones de resultados, resulta de los valores de resultados máximos y mínimos de las deformaciones, internas esfuerzos o tensiones. En la categoría del navegador 'Envolvente de resultados', puede controlar qué valores extremos se muestran.

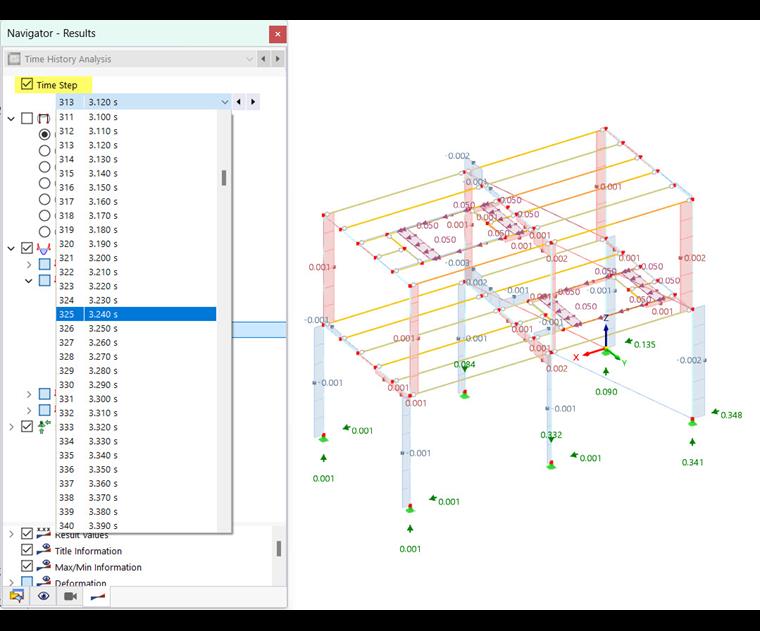

Si selecciona la casilla 'Paso temporal', puede seleccionar el paso temporal en la lista cuyos resultados desea que se muestren gráficamente. Alternativamente, utilice los botones
y
para intercambiar entre entradas.
Para la representación gráfica de los resultados, todos los tipos de resultados que también están disponibles para un caso de carga estático están disponibles para su selección en el navegador. Dependiendo del tipo de modelo, estas son, por ejemplo, las deformaciones globales, los esfuerzos internos de barras y superficies, y las reacciones en los apoyos.
Los tipos de resultados de los objetos del modelo se describen en el capítulo Resultados del manual de RFEM.
Tabla
Las tablas de resultados del análisis dinámico se muestran automáticamente cuando visualiza los resultados del caso de carga dinámico. Utilice las categorías y subcategorías para controlar la visualización de los resultados en la tabla (consulte el Capítulo Tablas del manual de RFEM). Hay varias subcategorías disponibles para el análisis en el dominio del tiempo. Se describen en los siguientes capítulos.
Si desea pasar rápidamente a una tabla en particular, haga clic con el botón secundario del ratón en una pestaña. En el menú contextual, puede seleccionar la tabla deseada (consulte la imagen Menú contextual para la pestaña Tabla ).
Unidades y decimales
Puede ajustar las unidades y decimales como se describe en el capítulo Unidades y decimales. Dado que nos ocupamos principalmente de deformaciones, esfuerzos internos, tensiones y deformaciones, los parámetros de la categoría 'Análisis estático' descritos en el capítulo Cambio de unidades del manual de RFEM son relevantes.
