Výsledky

Výsledky zatěžovacího stavu pro časovou analýzu se zobrazí po úspěšném výpočtu: V pracovním okně se globální deformace zobrazí jako obálka; v tabulce se zobrazí deformace, podporové síly, vnitřní síly nebo napětí jednotlivých objektů modelu. Výsledky časové analýzy jsou tak plně integrovány do programového rozhraní programu RFEM nebo RSTAB.

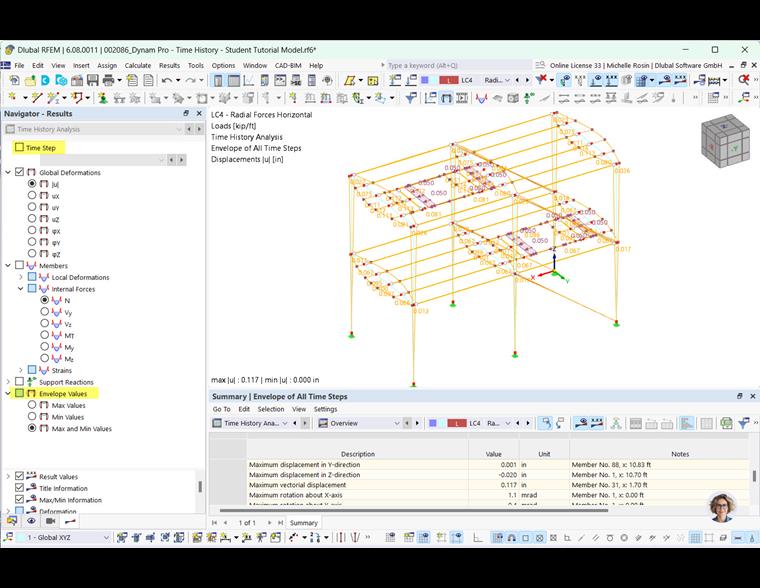

01 Výsledky časové analýzy v pracovním okně a v tabulce (obálka výsledků)

Pracovní okno

Pokud není zaškrtnuto políčko 'Časový krok' v horní části navigátoru 'Výsledky', zobrazí se obálka výsledků. Stejně jako v případě Kombinace výsledků se vychází z maximálních a minimálních výsledných hodnot deformací, sil nebo napětí. V kategorii 'Obálka výsledků' v navigátoru lze určit, které extrémní hodnoty se zobrazí.

Pokud zaškrtnete políčko 'Časový krok', můžete v seznamu vybrat časový krok, jehož výsledky se mají graficky zobrazit. Další možností je přepínat mezi položkami pomocí tlačítek a .

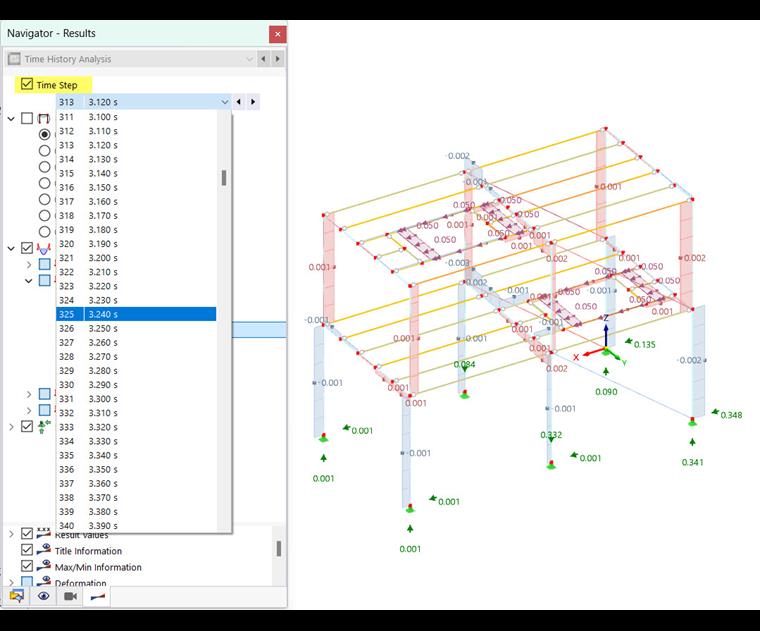

04 Výběr časového kroku a zobrazení vnitřních sil na prutu

Pro grafické zobrazení výsledků jsou v navigátoru k dispozici všechny typy výsledků, které jsou k dispozici také pro statický zatěžovací stav. V závislosti na typu modelu se jedná například o globální deformace, vnitřní síly prutů a ploch nebo podporové reakce.

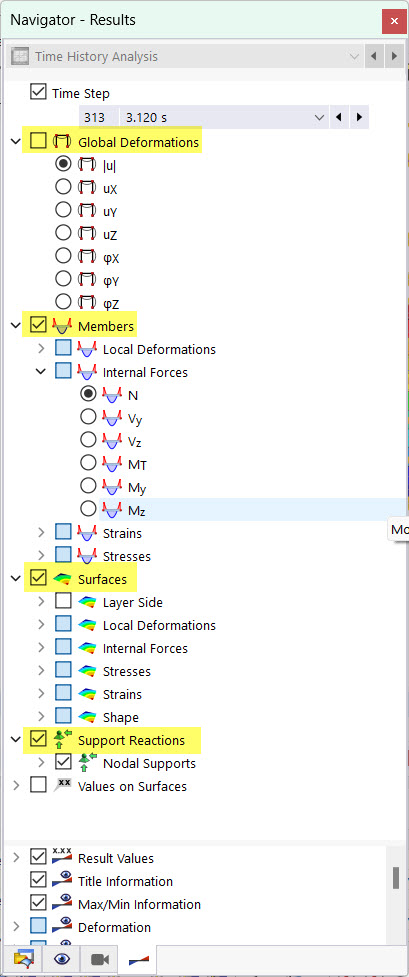

05 Navigátor - Výsledky časové analýzy

Typy výsledků pro objekty modelu jsou popsány v kapitole Výsledky manuálu k programu RFEM.

Tabulka

Tabulky výsledků dynamické analýzy se zobrazí automaticky při zobrazení výsledků dynamického zatěžovacího stavu. Kategorie a podkategorie slouží k nastavení zobrazení výsledků v tabulce (viz kapitola Tabulky RFEM). manuál). Pro časovou analýzu jsou k dispozici různé podkategorie. Jsou popsány v následujících kapitolách.

06 Výběr podkategorie pro výsledky časové analýzy

Pokud chcete rychle přejít do určité tabulky, klikněte pravým tlačítkem myši na záložku. V místní nabídce pak můžete vybrat požadovanou tabulku (viz obrázek Místní nabídka záložky Tabulka ).

Jednotky a desetinná místa

Jednotky a desetinná místa lze upravit podle popisu v kapitole Jednotky a desetinná místa. Vzhledem k tomu, že se jedná především o deformace, vnitřní síly, napětí a přetvoření, je třeba změnit jednotky]] v manuálu programu RFEM, které jsou relevantní pro parametry kategorie 'Statická analýza'.
