Resultados

Os resultados de um caso de carga da análise de histórico de tempo são exibidos após o cálculo ser realizado com sucesso: Na janela de trabalho, pode ver as deformações globais como uma envolvente; na tabela, pode ver as deformações, as forças de apoio, as forças internas ou as tensões dos objetos do modelo individuais. Os resultados da análise do histórico de tempo estão assim totalmente integrados na interface dos programas RFEM ou RSTAB.

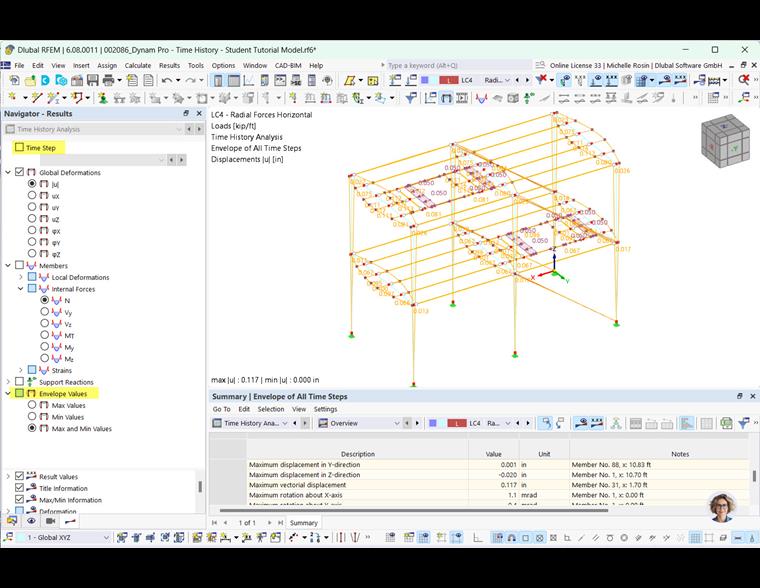

01 Resultados da análise do histórico de tempo na janela de trabalho e na tabela (envolvente de resultados)

janela de trabalho

Se a caixa de selecção 'Passo temporal' na parte superior do 'Navegador – Resultados' não estiver seleccionada, a envolvente de resultados será exibida. Como em {%>

Se assinala a caixa de selecção 'Passo temporal', pode seleccionar o passo temporal na lista cujos resultados pretende que sejam exibidos graficamente. Em alternativa, utilize os botões e para alternar entre as entradas.

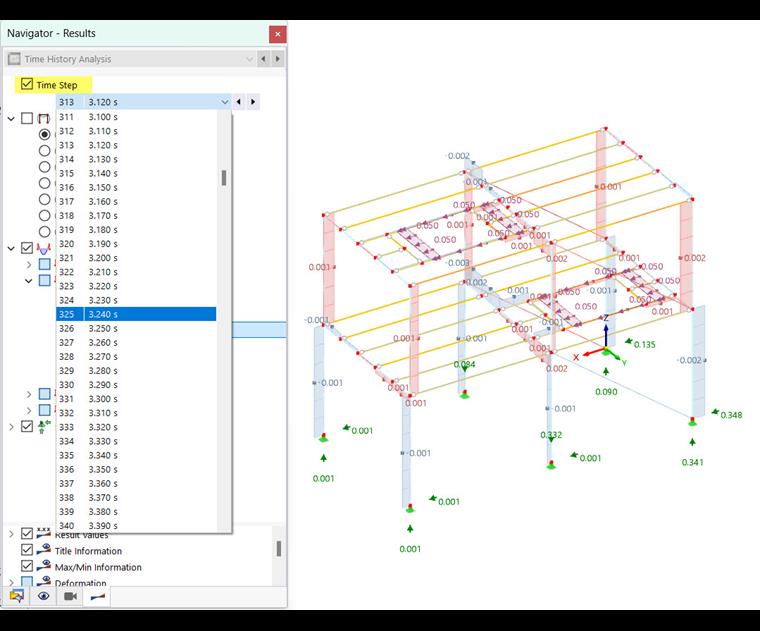

04 Seleção do intervalo de tempo e visualização dos esforços internos da barra

Para a visualização gráfica dos resultados, todos os tipos de resultados que também estão disponíveis para um caso de carga estático estão disponíveis para seleção no navegador. Dependendo do tipo de modelo, estas incluem, por exemplo, as deformações globais, os esforços internos de barras e superfícies e as reações de apoio.

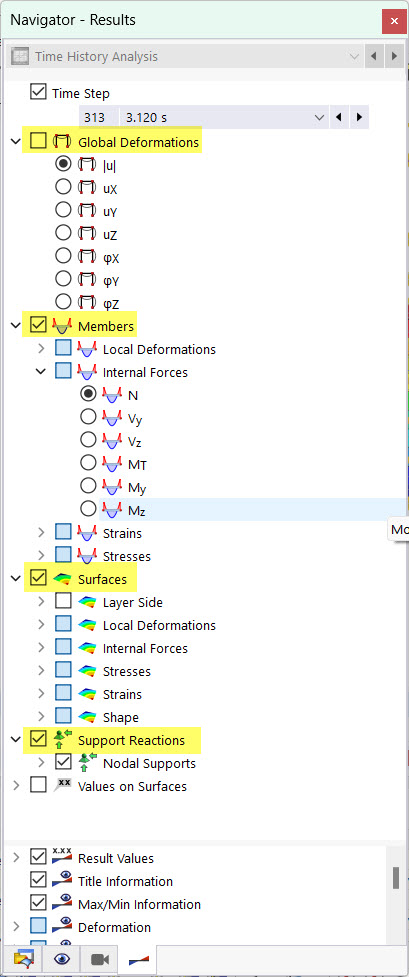

05 Navegador – Resultados da análise do histórico de tempo

Os tipos de resultados dos objectos do modelo são descritos no Capítulo {%}#/en-US/downloads-and-information/documents/online-manuals/rfem-6/000364 Resultados]] do manual do RFEM.

Tabela

As tabelas de resultados da análise dinâmica são apresentadas automaticamente quando o utilizador apresenta os resultados do caso de carga dinâmico. Utilize as categorias e subcategorias para controlar a visualização dos resultados na tabela (ver Capítulo {%>

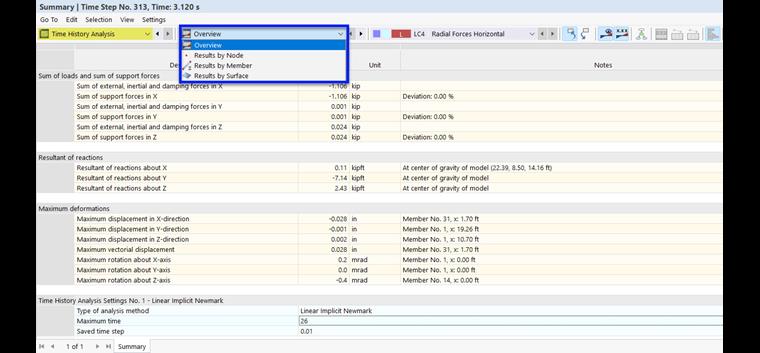

06 Selecionar subcategoria para resultados da análise de histórico de tempo

Se pretende ir rapidamente para uma tabela em particular, clique com o botão direito do rato num separador. No menu de atalho, pode então selecionar a tabela desejada (ver figura Menu de atalho para o separador Tabela n.º

Pode ajustar as unidades e casas decimais como descrito no Capítulo Unidades e casas decimais. Uma vez que estamos principalmente preocupados com as deformações, forças internas, tensões e extensões, é necessário alterar as unidades]] do manual do RFEM de forma que estas sejam relevantes para os parâmetros da categoria 'Análise estática'.
