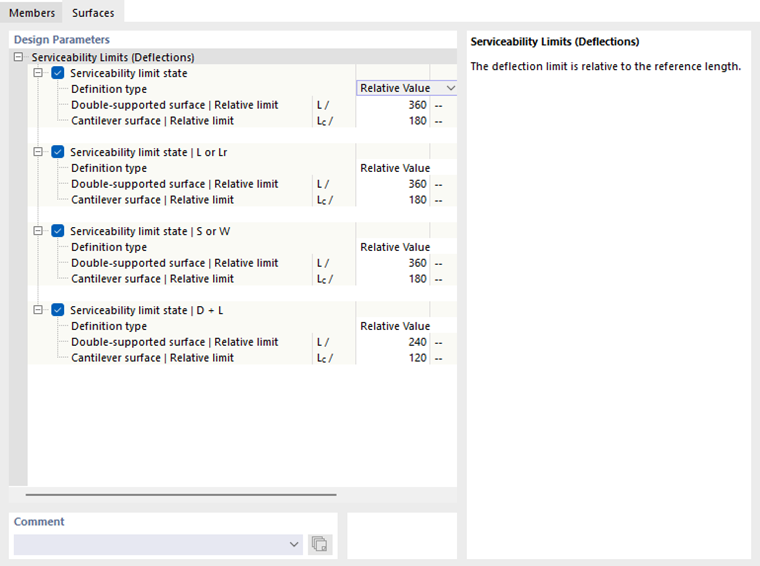

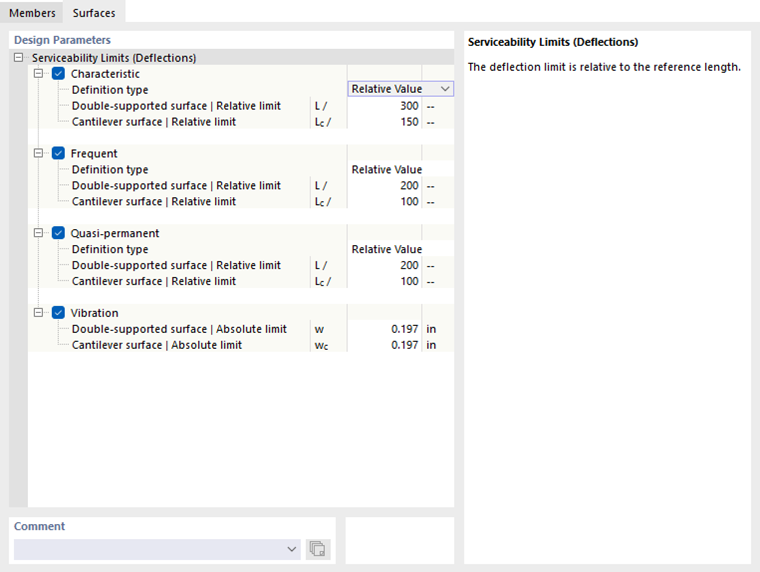

W zakładce Powierzchnie dialogu 'Konfiguracja użytkowalności' ustawiasz wartości graniczne, które obowiązują dla odkształceń powierzchni.
Podobnie jak dla Pręty istnieją różne typy sytuacji konstrukcyjnych dla dowodów użytkowalności, które różnią się w zależności od normy projektowej. Dla każdego typu kombinacji można ustawić specyficzne wartości graniczne ugięcia. Odnoszą się one do długości elementów konstrukcyjnych. Lista obok 'Typu definicji' zawiera kilka opcji wyboru formy, w jakiej można zdefiniować wartość graniczną (zobacz obraz Ustalanie odniesienia odkształcenia):
- Wartość względna: Wartość graniczna jest definiowana w odniesieniu do długości powierzchni.
- Wartość absolutna: Wartość maksymalnego ugięcia jest ustalana bezpośrednio.
- Suma wartości względnej i absolutnej: Wartość graniczna dodaje się z wartości względnej i absolutnej.
- Minimum z wartości względnej i absolutnej: Za wartość graniczną przyjmuje się mniejszą z wartości względnej lub absolutnej.
- Maximum z wartości względnej i absolutnej: Za wartość graniczną przyjmuje się większą z wartości względnej lub absolutnej.

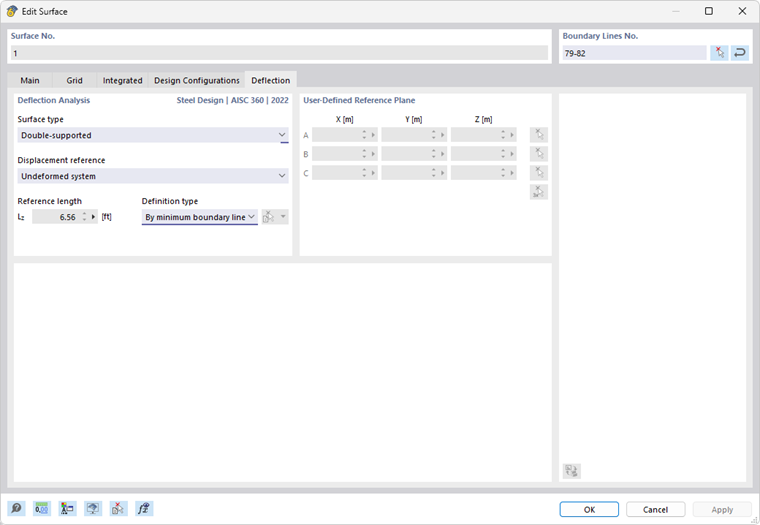

W zależności od podparcia elementu konstrukcyjnego – powierzchnia podparta dwustronnie lub jednostronnie wspornikowa powierzchnia – zazwyczaj stosowane są różne wartości graniczne ugięcia. To podparcie, jako 'Typ powierzchni', należy zdefiniować w właściwościach powierzchni lub zestawu powierzchni w zakładce Ugięcie. Tam można również określić, czy maksymalne przemieszczenia odnoszą się do niewyformowanego systemu, wyformowanej płaszczyzny odniesienia lub powierzchni równoległej i jak określić długość odniesienia.
W razie potrzeby dostosuj wstępnie zdefiniowane wartości graniczne dla dowodów odkształceń obiektów.
