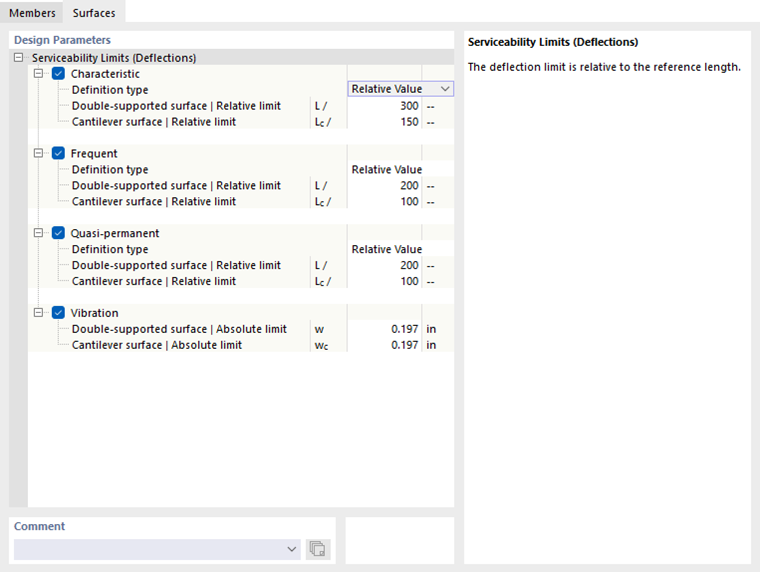

Nel registro Superfici della finestra di dialogo 'Configurazione della funzionalità', impostare i valori limite applicabili alle deformazioni delle superfici.

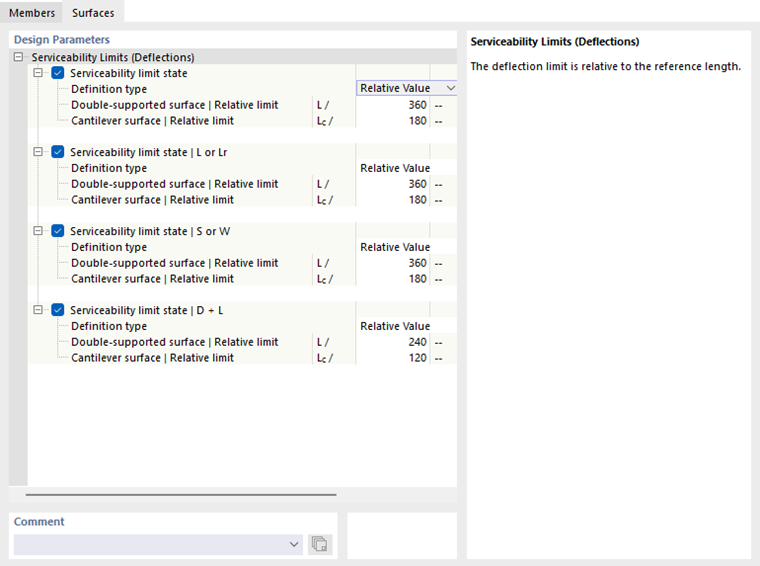

Come per i Aste esistono diversi tipi di situazioni di progetto per le verifiche di funzionalità, che variano a seconda della norma di progettazione. Per ogni tipo di combinazione è possibile impostare specifici valori limite per le flessioni. Questi sono riferiti alle lunghezze degli elementi costruttivi. L'elenco accanto al 'Tipo di definizione' contiene diverse opzioni per definire un valore limite (vedi immagine Impostazione del riferimento della deformazione):
- Valore relativo: Il valore limite è definito rispetto alla lunghezza della superficie.
- Valore assoluto: Il valore della flessione massima è stabilito direttamente.
- Somma dei valori relativi e assoluti: Il valore limite è la somma del valore relativo e del valore assoluto.
- Min. tra valore relativo e assoluto: Il valore limite è il minore tra i valori relativi e assoluti.
- Max. tra valore relativo e assoluto: Il valore limite è il maggiore tra i valori relativi e assoluti.

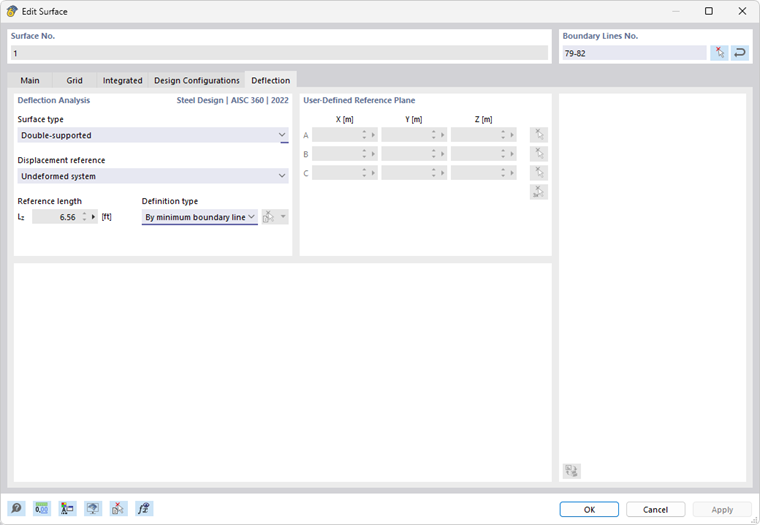

A seconda del supporto dell'elemento costruttivo – superficie supportata su entrambi i lati o mensola supportata su un solo lato – di solito sono rilevanti diversi valori limite per la flessione. Questo supporto deve essere definito come 'Tipo di superficie' nelle proprietà della superficie o del gruppo di superfici nel registro Flessione. Qui è anche possibile stabilire se gli spostamenti massimi si riferiscono al sistema non deformato, a un piano di riferimento deformato o a una superficie parallela, e indicare come determinare la lunghezza di riferimento.
Se necessario, adeguare i valori limite predefiniti per le verifiche di deformazione degli oggetti.
##
