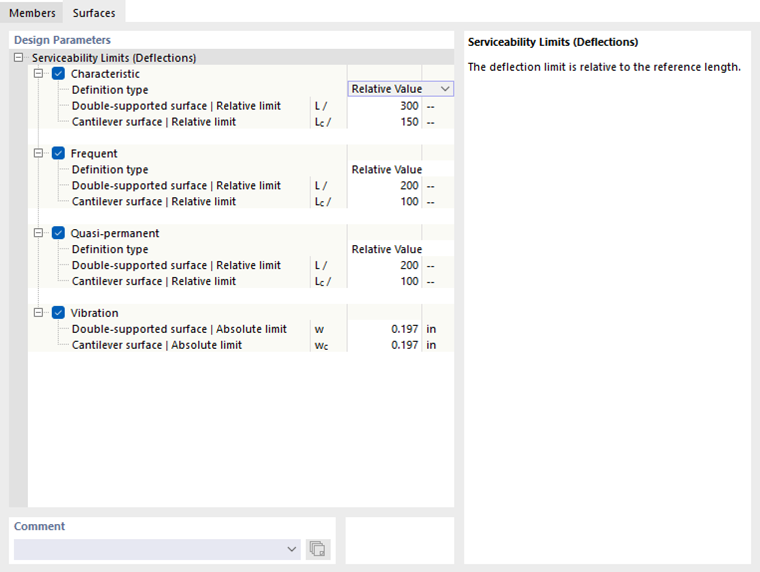

Dans l'onglet Surfaces de la boîte de dialogue 'Configuration du service', vous définissez les valeurs limites pour les déformations des surfaces.
Comme pour les Barres, il existe plusieurs types de situations d'analyse pour les vérifications du service, qui diffèrent selon les normes de conception. Pour chaque type de combinaison, vous pouvez spécifier des valeurs limites pour les flèches. Elles sont basées sur les longueurs des composants. La liste à côté du 'Type de définition' propose plusieurs options pour définir la valeur limite (voir image Définir la référence pour la déformation) :
- Valeur relative : La valeur limite est définie en relation avec la longueur de la surface.
- Valeur absolue : La valeur de la flèche maximale est définie directement.
- Somme de la valeur relative et absolue : La valeur limite est la somme de la valeur relative et de la valeur absolue.
- Min. de la valeur relative et absolue : Comme valeur limite s'applique la plus petite valeur entre la valeur relative et la valeur absolue.
- Max. de la valeur relative et absolue : Comme valeur limite s'applique la plus grande valeur entre la valeur relative et la valeur absolue.
Selon le type de support de la pièce - surface supportée des deux côtés ou console supportée d'un seul côté - différentes valeurs limites pour la flèche sont généralement pertinentes. Ce type de support est défini comme 'Type de surface' dans les propriétés de la surface ou du groupe de surfaces dans l'onglet Flèche. Là, vous pouvez également déterminer si les déplacements maximums se réfèrent au système non déformé, à un plan de référence déformé ou à une surface parallèle et indiquer comment la longueur de référence doit être déterminée.
Si nécessaire, adaptez les valeurs limites préréglées pour les vérifications des déformations des objets.
