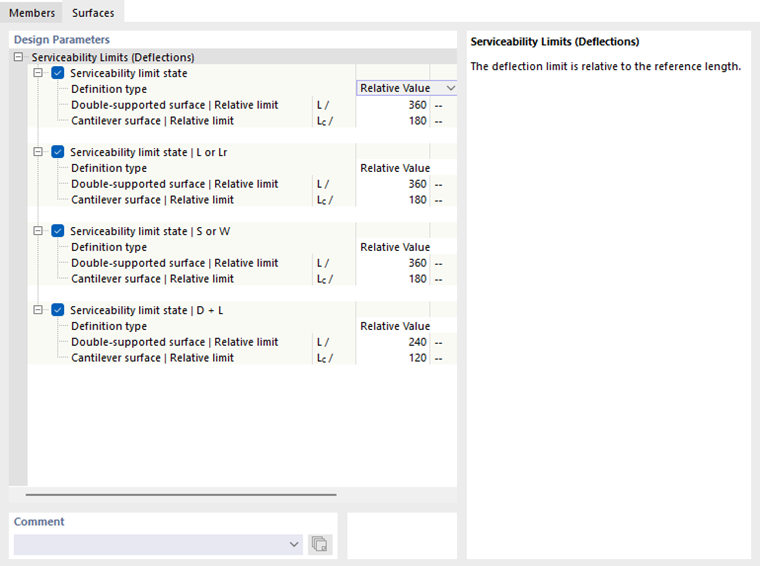

Na záložce Plochy dialogu „Konfigurace mezního stavu použitelnosti“ nastavíte mezní hodnoty, které platí pro deformace ploch.
Stejně jako u prutů existují různé typy návrhových situací pro posouzení mezního stavu použitelnosti, které se liší v závislosti na návrhové normě. Pro každý typ kombinace můžete stanovit specifické mezní hodnoty průhybů. Tyto hodnoty se vztahují k délkám konstrukčních prvků. Seznam vedle „Typu zadání“ obsahuje několik možností, jakým způsobem lze mezní hodnotu definovat (viz obrázek Stanovení vztahu deformace):
- Relativní hodnota: Mezní hodnota je definována ve vztahu k délce plochy.
- Absolutní hodnoty: Hodnota maximálního průhybu je stanovena přímo.
- Součet relativní a absolutní hodnoty: Mezní hodnota se sčítá z relativní a absolutní hodnoty.
- Min. relativní/absolutní hodnoty: Jako mezní hodnota platí menší hodnota z relativní nebo absolutní hodnoty.
- Max. relativní/absolutní hodnoty: Jako mezní hodnota platí větší hodnota z relativní nebo absolutní hodnoty.
V závislosti na způsobu podepření konstrukčního prvku – plocha podepřená z obou stran nebo konzolová plocha podepřená z jedné strany – se zpravidla uplatňují různé mezní hodnoty průhybu. Tento způsob podepření je třeba definovat jako „Typ plochy“ ve vlastnostech plochy nebo sady ploch v záložce Průhyb. Zde můžete také určit, zda se maximální posuny vztahují k nedeformovanému systému, deformované referenční rovině nebo rovnoběžné ploše, a zadat, jak má být stanovena referenční délka.
V případě potřeby upravte přednastavené mezní hodnoty pro posouzení deformací objektů.
