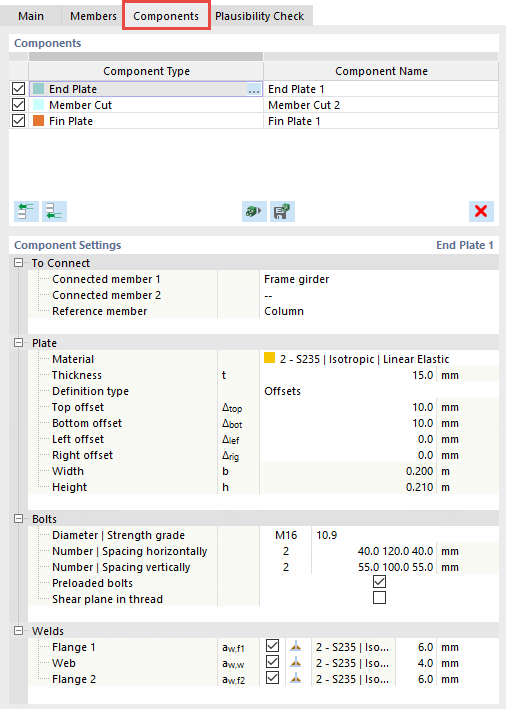

Nel registro Componenti vengono gestiti tutti i componenti del giunto.
Componenti
Nella prima colonna è possibile attivare
o disattivare
i componenti con i campi di controllo. Il tipo di componente viene visualizzato nella colonna Tipo di componente. Nella colonna Nome del componente è possibile modificare la denominazione assegnata automaticamente al componente. Questo nome verrà utilizzato successivamente nel processo di verifica e nei risultati.
Inserire un componente
È possibile inserire un nuovo componente all'inizio
o alla fine
della tabella. Cliccando su uno dei pulsanti si apre la finestra di dialogo 'Scegli componente', in cui è possibile selezionare il componente tra quattro categorie principali.
Attraverso il pulsante

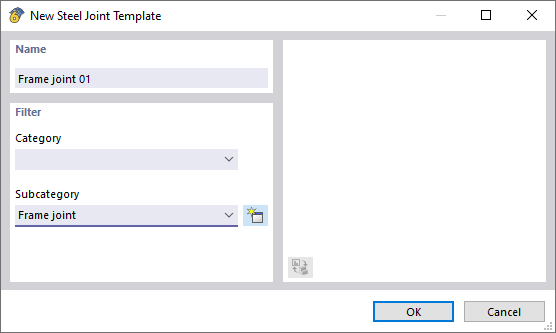

è possibile inserire i componenti da una libreria. Questa funzionalità è descritta nel capitolo Modelli di giunti in acciaio. Se hai creato un tuo giunto, puoi salvarlo come modello
con tutti i componenti.
Inserisci una denominazione per 'Nome'. Puoi assegnare il giunto a una 'Categoria' già presente nella libreria. Se nella lista non scegli nessuna voce, il giunto sarà inserito in una categoria personalizzata. Infine, definisci una 'Sottocategoria' o crea un nuovo tipo
.
Modificare un componente
Con il pulsante
è possibile eliminare il componente selezionato.
Menu contestuale
Il menu contestuale di un componente offre la possibilità di copiare il componente selezionato sotto
o alla fine della lista
.
Impostazioni dei componenti
In questa sezione vengono definiti le proprietà e i criteri di definizione del componente selezionato nella tabella 'Componenti'. Sono descritti dettagliatamente nel capitolo Componenti.
Finestra grafica
Il componente selezionato nella tabella viene evidenziato nel colore di selezione nella grafica della finestra di dialogo. Quando si muove il mouse su un'asta, viene visualizzata la sua denominazione ( "Stato" ). Lo stesso vale per i singoli componenti.

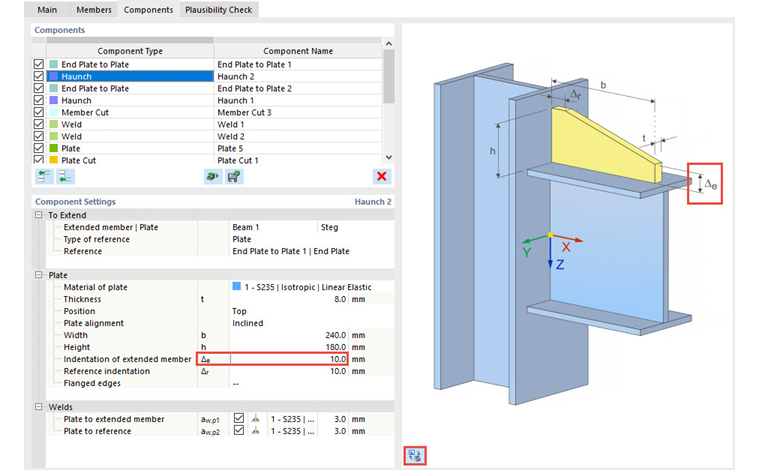

Con il pulsante
sotto la grafica è possibile alternare tra una rappresentazione simbolica con informazioni aggiuntive e la visualizzazione reale. La rappresentazione simbolica è adattata al parametro di input selezionato nella tabella delle 'Impostazioni dei componenti'. La finestra grafica offre quindi spiegazioni specifiche all'input.

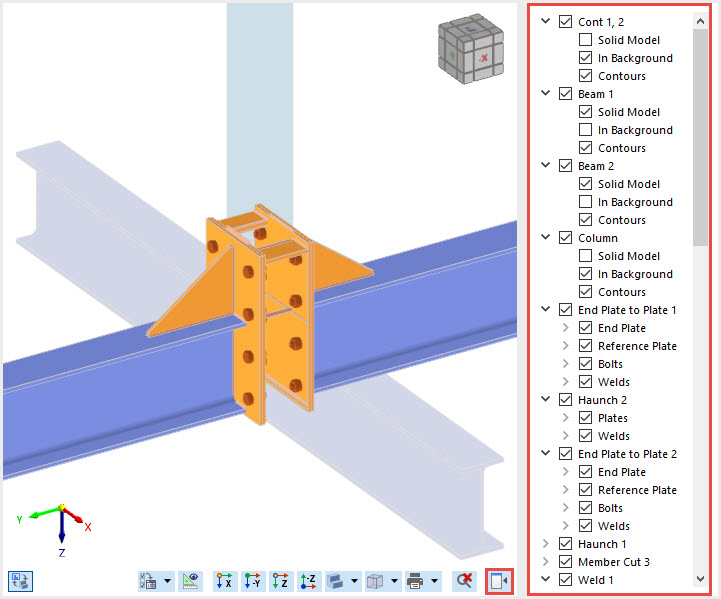

Inoltre, è disponibile un navigatore per controllare la visualizzazione, che si può espandere tramite il pulsante
. Nella sua struttura ad albero sono contenuti tutti gli elementi e i componenti inclusi i sotto-componenti che esistono nel giunto selezionato. Questi possono essere visualizzati o nascosti individualmente oppure visualizzati come 'Modello completo', 'In secondo piano' e inoltre con o senza 'Contorni'.

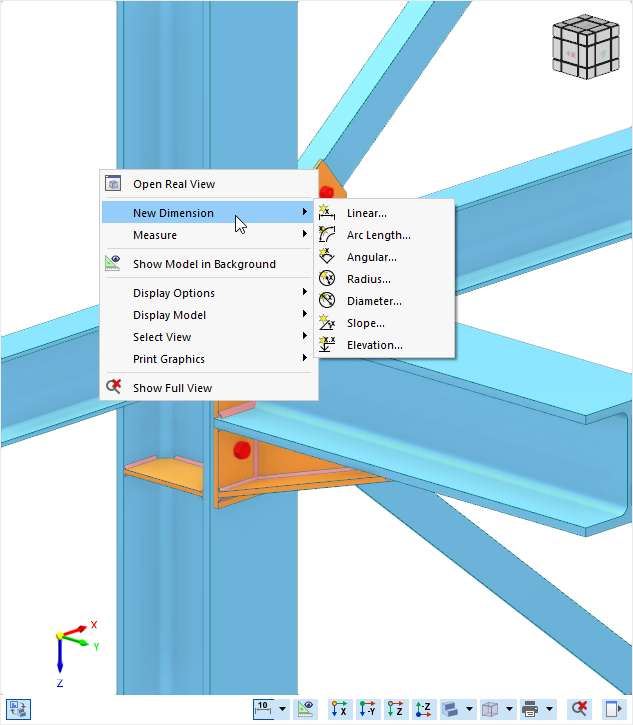

Quote
Nel menu contestuale della finestra grafica è disponibile una funzione che permette di aggiungere quote al giunto in acciaio.

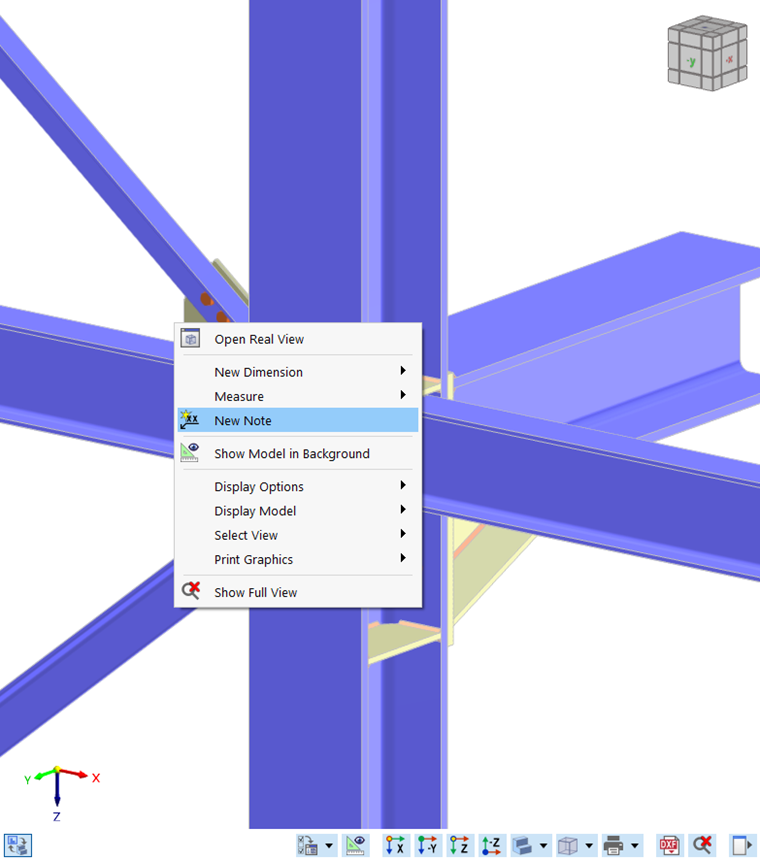

Annotazioni
Il menu contestuale offre anche l'opportunità di creare annotazioni. Queste fanno riferimento a un punto di aggancio e possono quindi essere assegnate in modo flessibile a ciascun componente. In questo modo è possibile salvare informazioni aggiuntive sui singoli componenti direttamente nel modello. Informazioni dettagliate sulla creazione di Annotazioni sono disponibili nel manuale online del programma principale RFEM 6.
