Les réductions locales de section de barre permettent de prendre en compte les affaiblissements de section sous forme d’entailles dans les vérifications.
Type et position de la réduction

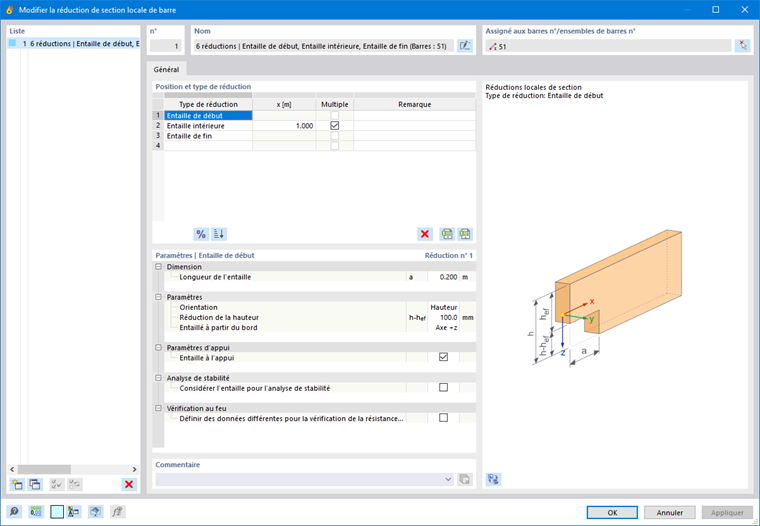

Des réductions peuvent être définies pour différentes positions le long de la barre ou de l’ensemble de barres. Définissez le nombre de lignes approprié en sélectionnant dans la liste les types d’entaille correspondants :
- Entaille en début de barre
- Entaille interne
- Entaille en fin de barre

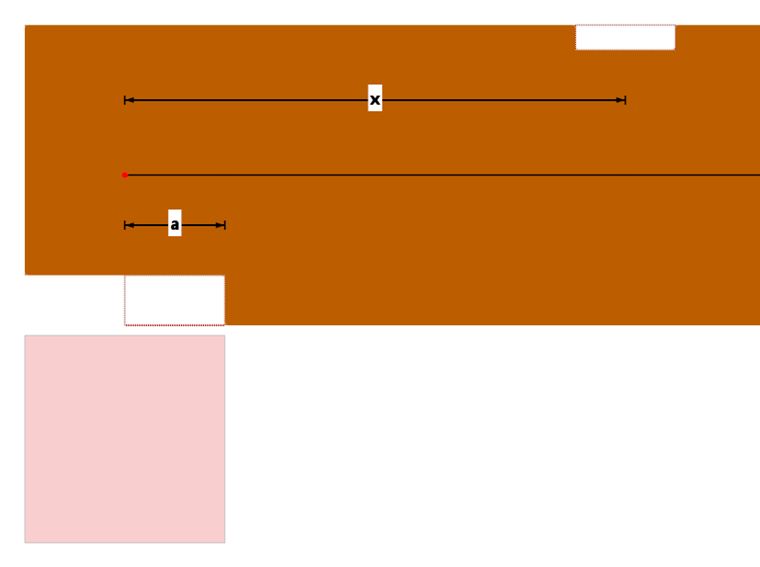

Indiquez ensuite à chaque fois la position x sur la barre ou l’ensemble de barres. Il s’agit de la distance entre le nœud de départ et le centre de la réduction (voir l’image Position x et longueur a de l’entaille). Vous pouvez renseigner la distance sous forme de valeur absolue ou relative : le bouton
permet de basculer d’un mode de saisie à l’autre.
Si les entailles internes sont disposées à intervalles réguliers et avec des longueurs d’entaille identiques, cochez l’option « Multiple ». Vous pouvez alors définir le nombre d’entailles et l’écartement entre les affaiblissements dans les Paramètres.
Le bouton
permet de trier par ordre croissant, selon la position x, les paramètres de calcul définis dans le tableau.
Paramètres

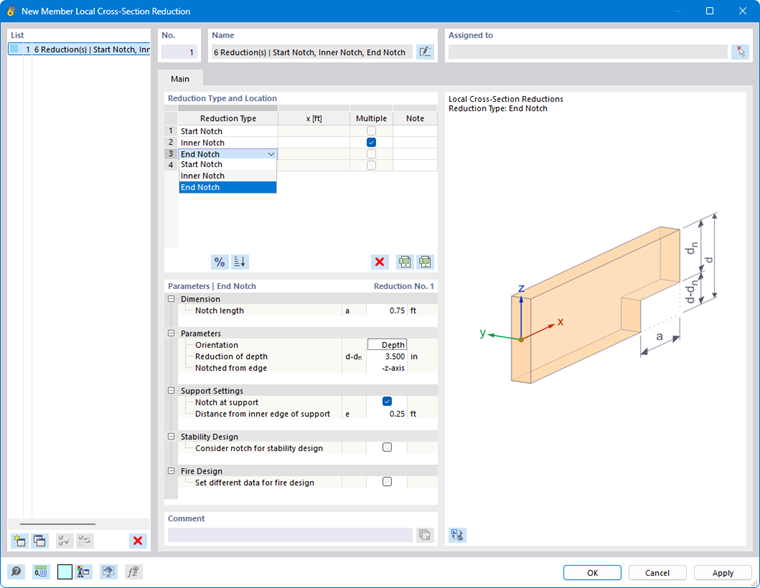

Dans la section inférieure, définissez la géométrie et la position de l’entaille sélectionnée. Pour la définition multiple d’une entaille interne, indiquez le nombre et le décalage (espacement régulier) des entailles. Ici aussi, vous pouvez saisir le décalage en valeur absolue ou relative.
Si la réduction de section de barre est en même temps une entaille à un appui, vous pouvez activer l’option Entaille à l’appui (pas pour les entailles internes). Une résistance au cisaillement réduite est alors prise en compte pour la vérification de la résistance au cisaillement sur la section réduite, en fonction de la géométrie de l’entaille en tant qu’affaiblissement de section.
La case à cocher Prendre en compte l’entaille pour l’analyse de stabilité permet de tenir compte de l’affaiblissement de section lors du calcul de l’élancement pour l’analyse de stabilité. Cela est recommandé par exemple pour des poteaux avec des réductions de section de barre dans le tiers médian.
Si l’entaille est entièrement ou partiellement protégée en cas d’incendie, cochez la case Définir d’autres données pour la vérification de la résistance au feu. Vous pouvez alors définir une exposition au feu différente du reste de la barre en décochant les cases pour les côtés protégés.
Représentation graphique
Lorsque vous avez assigné la réduction de section de barre à une barre ou à un ensemble de barres, vous pouvez vérifier les paramètres graphiquement. Pour cela, deux options sont disponibles.
Graphique de dialogue
Le bouton

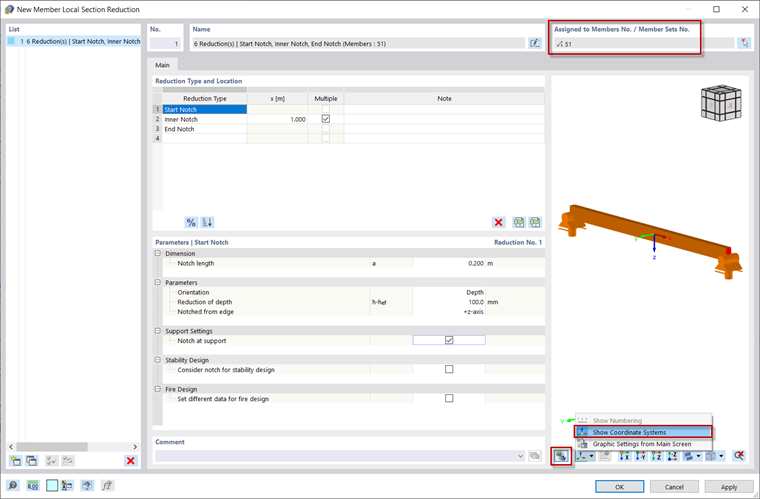

dans le graphique de la boite de dialogue vous permet d’afficher une partie du modèle dans laquelle les affaiblissements et les appuis des objets sont représentés. Pour contrôler la position de l’entaille ou le début et la fin de la barre, affichez le système d’axes local de la barre.
Fenêtre de travail RFEM/RSTAB

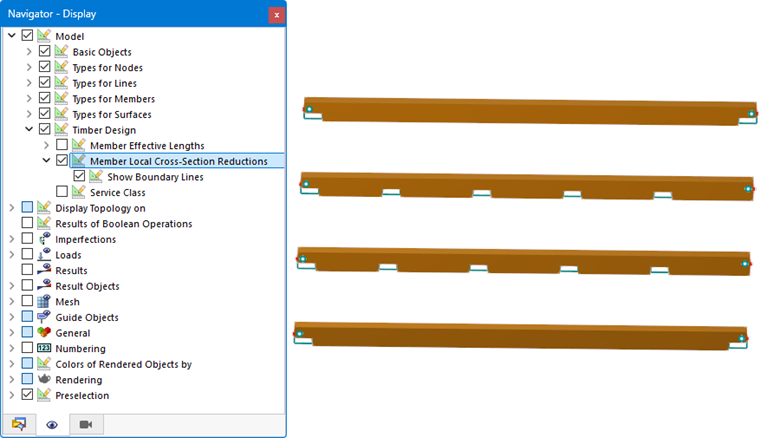

Dans le Navigateur - Affichage
, vous pouvez activer la représentation graphique des Réductions locales de section de barre, y compris les lignes de contour, dans la catégorie Modèle → Vérification du bois. Pour toutes les barres et tous les ensembles de barres avec des réductions de section, les entailles sont représentées dans le modèle aux endroits correspondants.
