Las reducciones locales de la sección transversal de barras permiten tener en cuenta debilitamientos de la sección en forma de muescas en las verificaciones.

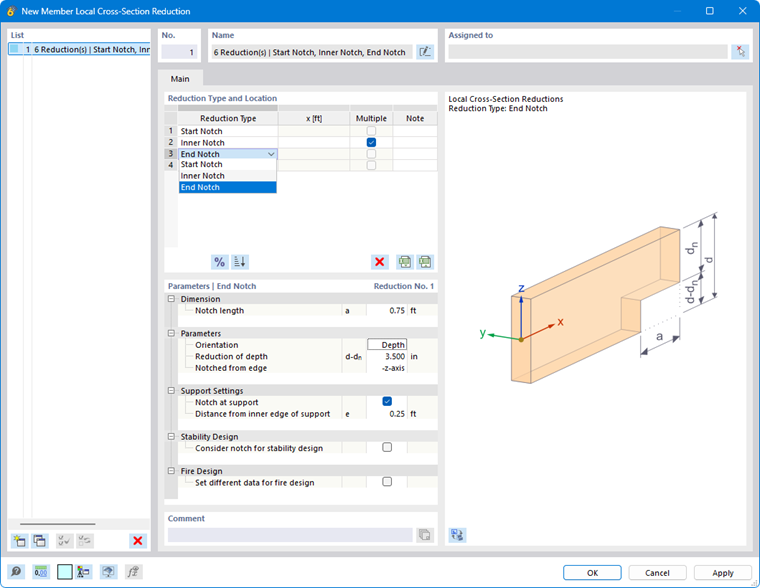

Tipo y posición de la reducción
Las reducciones pueden definirse para diferentes posiciones a lo largo de la barra o del conjunto de barras. Defina el número adecuado de filas seleccionando en la lista los tipos de muesca correspondientes:
- Muesca inicial
- Muesca interior
- Muesca final

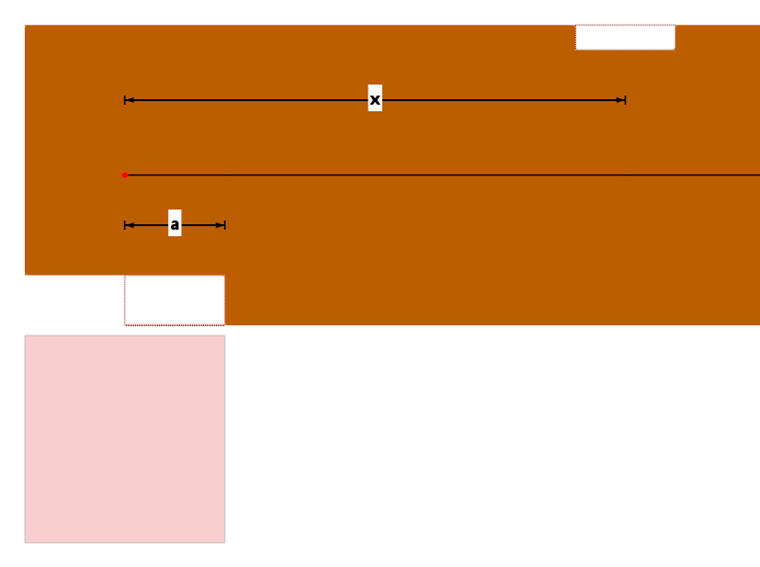

A continuación, introduzca en cada caso la posición x en la barra o conjunto de barras. Esta es la distancia entre el nudo inicial y el centro de la reducción (véase la imagen Posición x y longitud a de la muesca). Puede introducir la distancia como valor absoluto o relativo: con el botón
puede alternar entre ambas opciones de entrada.
Si las muescas interiores se encuentran a distancias uniformes y con longitudes de muesca iguales, marque la opción 'Múltiple'. El número de muescas y la distancia entre los debilitamientos puede definirlos entonces en la sección Parámetros.
El botón
ofrece la posibilidad de ordenar ascendentemente, según la posición x, los parámetros de dimensionamiento definidos en la tabla.
Parámetros
En la sección inferior se define la geometría y la posición de la muesca seleccionada. En la definición múltiple para una muesca interior, introduzca el número y el desplazamiento (distancia uniforme) de las muescas. También aquí puede introducir el desplazamiento de forma absoluta o relativa.
Si la reducción de la sección transversal de la barra es al mismo tiempo una muesca en un apoyo, puede activar la opción Muesca en el apoyo (no para muescas interiores). De este modo, para la verificación de cortante en la sección reducida se tiene en cuenta una resistencia a cortante reducida, que depende de la geometría de la muesca como debilitamiento de la sección.
La casilla de verificación Tener en cuenta la muesca para la verificación de estabilidad ofrece la posibilidad de considerar el debilitamiento de la sección en el cálculo de la esbeltez para la verificación de estabilidad. Esto se recomienda, por ejemplo, en pilares con reducciones de la sección transversal de barras en el tercio central.
Si la muesca está total o parcialmente protegida en caso de incendio, marque la casilla de verificación Definir otros datos para la verificación de protección contra incendios. Entonces puede definir una exposición al fuego diferente a la del resto de la barra, desactivando las casillas de verificación correspondientes a las caras protegidas.
Representación gráfica
Si ha asignado la reducción de la sección transversal de la barra a una barra o conjunto de barras, puede comprobar gráficamente los parámetros. Para ello tiene dos posibilidades.
Gráfica de diálogo
Con el botón
en la gráfica de diálogo puede mostrar un recorte del modelo en el que se representan los debilitamientos y apoyos de los objetos. Para controlar la posición de la muesca o el inicio y el final de la barra, muestre el sistema local de ejes de la barra.
Ventana de trabajo de RFEM/RSTAB

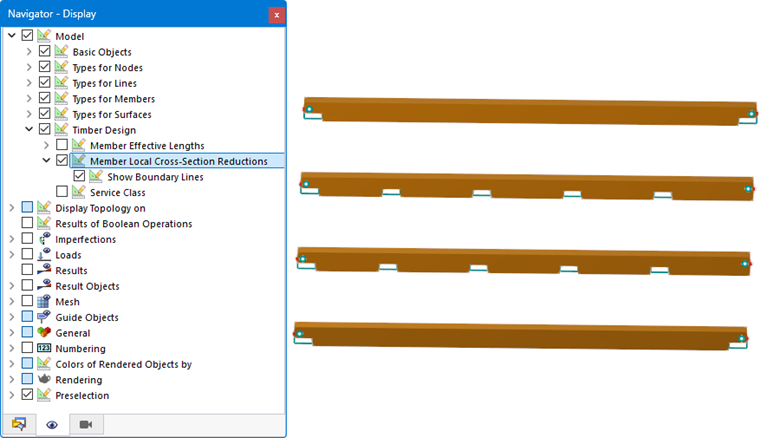

En el Navegador - Mostrar
puede activar en la categoría Modelo → Dimensionamiento de madera la representación gráfica de Reducciones locales de la sección transversal de barras incluyendo líneas límite. En todas las barras y conjuntos de barras con reducciones de la sección transversal de barras, las muescas se representan en las posiciones correspondientes del modelo.
