Lokalne redukcje przekroju pręta umożliwiają uwzględnienie osłabień przekroju w postaci wycięć w obliczeniach nośności.
Rodzaj i położenie redukcji

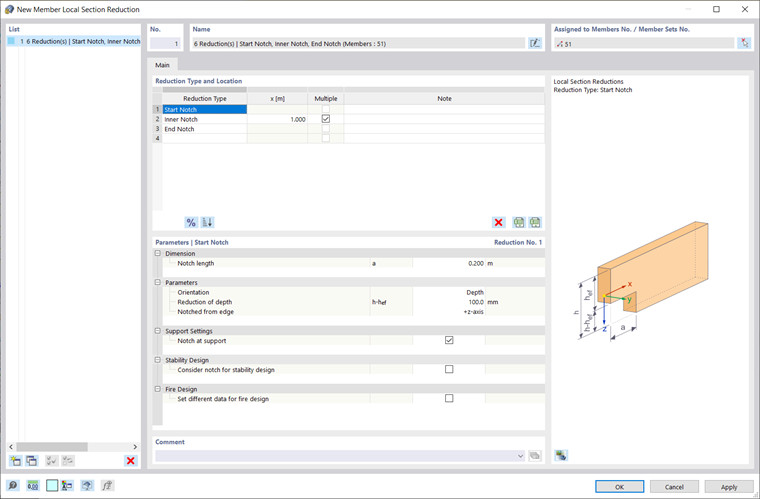

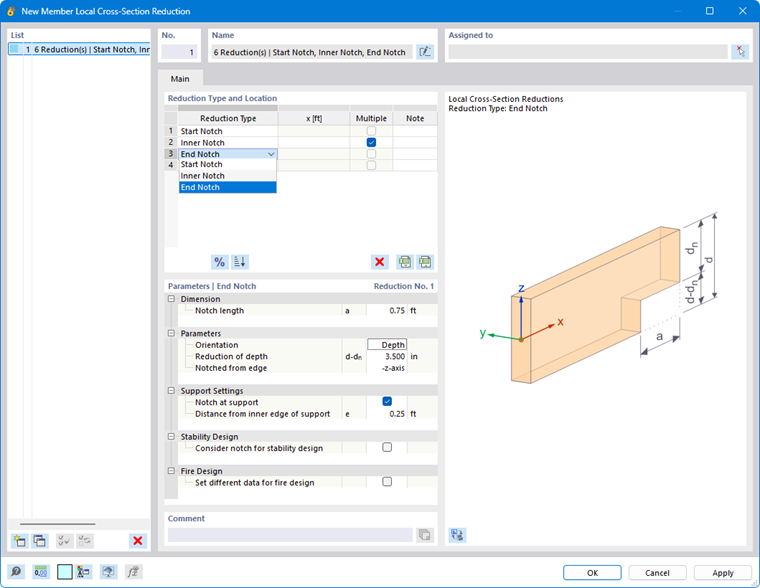

Redukcje można zdefiniować dla różnych miejsc wzdłuż pręta lub grupy prętów. Ustal odpowiednią liczbę wierszy, wybierając na liście odpowiednie typy wycięć:
- Wycięcie początkowe
- Wycięcie pośrednie
- Wycięcie końcowe
Następnie podaj położenie x na pręcie lub grupie prętów. Jest to odległość między węzłem początkowym a środkiem redukcji (zobacz rysunek Położenie x i długość a wycięcia). Odległość można podać jako wartość bezwzględną lub względną: za pomocą przycisku
można przełączać się między obiema możliwościami wprowadzania.
Jeżeli wycięcia pośrednie występują w równych odstępach i mają tę samą długość wycięcia, zaznacz opcję 'Wielokrotne'. Liczbę wycięć oraz odstęp między osłabieniami można wtedy zdefiniować w sekcji Parametry.
Przycisk
umożliwia posortowanie zdefiniowanych w tabeli parametrów wymiarowania według położenia x w porządku rosnącym.
Parametry
W dolnej sekcji określasz geometrię i położenie wybranego wycięcia. W przypadku definicji wielokrotnej dla wycięcia pośredniego podaj liczbę oraz przesunięcie (równy odstęp) wycięć. Również tutaj można wprowadzić przesunięcie jako wartość bezwzględną lub względną.
Jeżeli redukcja przekroju pręta jest jednocześnie wycięciem w podporze, można aktywować opcję Wycięcie w podporze (nie dotyczy wycięć pośrednich). Dzięki temu przy sprawdzeniu na ścinanie dla zredukowanego przekroju uwzględniana jest zredukowana wytrzymałość na ścinanie, zależna od geometrii wycięcia jako osłabienia przekroju.
Pole wyboru Uwzględnij wycięcie do sprawdzenia stateczności umożliwia uwzględnienie osłabienia przekroju przy obliczaniu smukłości do sprawdzenia stateczności. Zaleca się to na przykład w przypadku słupów z redukcjami przekroju pręta w środkowej jednej trzeciej długości.
Jeżeli wycięcie jest w przypadku pożaru całkowicie lub częściowo chronione, zaznacz pole wyboru Ustaw inne dane do sprawdzenia ochrony przeciwpożarowej. Można wtedy zdefiniować inną niż dla pozostałej części pręta ekspozycję ogniową, dezaktywując pola wyboru dla chronionych stron.
Przedstawienie graficzne
Jeśli przypisałeś redukcję przekroju pręta do pręta lub grupy prętów, możesz sprawdzić parametry graficznie. Masz do tego dwie możliwości.
Grafika w oknie dialogowym
Za pomocą przycisku

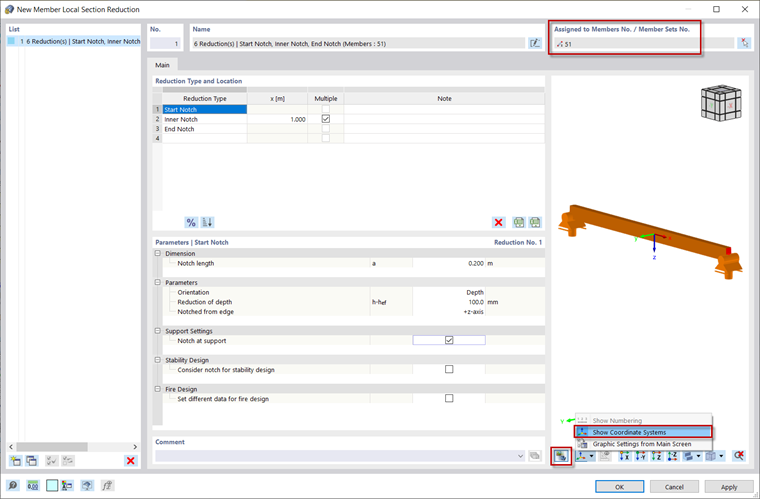

w grafice dialogowej można wyświetlić fragment modelu, w którym przedstawione są osłabienia i podpory obiektów. Aby skontrolować położenie wycięcia lub początek i koniec pręta, włącz lokalny układ osi pręta.
Okno robocze RFEM/RSTAB
W Nawigatorze - Wyświetlanie

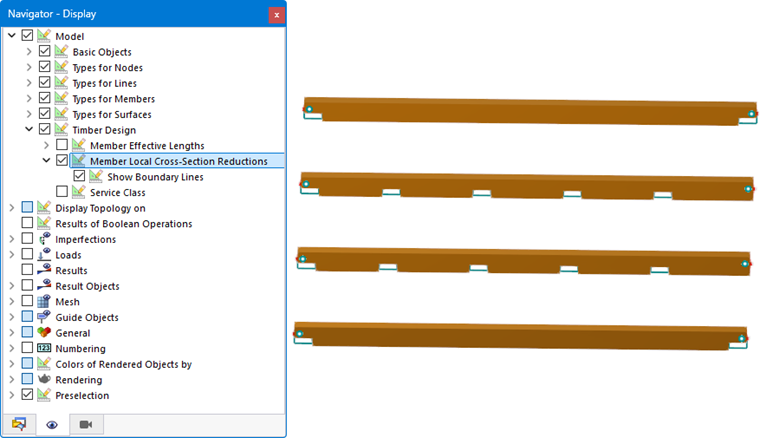

w kategorii Model → Projektowanie konstrukcji drewnianych można aktywować graficzne przedstawienie Lokalnych redukcji przekroju pręta wraz z liniami ograniczającymi. Dla wszystkich prętów i grup prętów z redukcjami przekroju pręta wycięcia są przedstawiane w modelu w odpowiednich miejscach.
