Le riduzioni locali della sezione dell’asta consentono di tenere conto, nelle verifiche, di indebolimenti della sezione sotto forma di intagli.
Tipo e posizione della riduzione

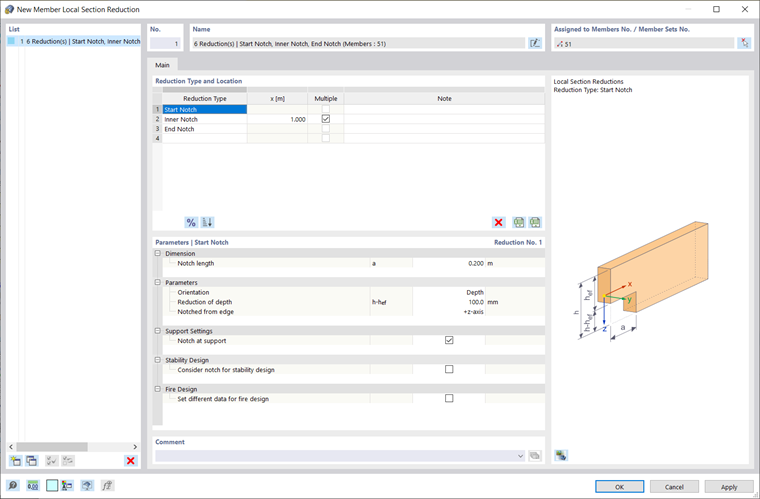

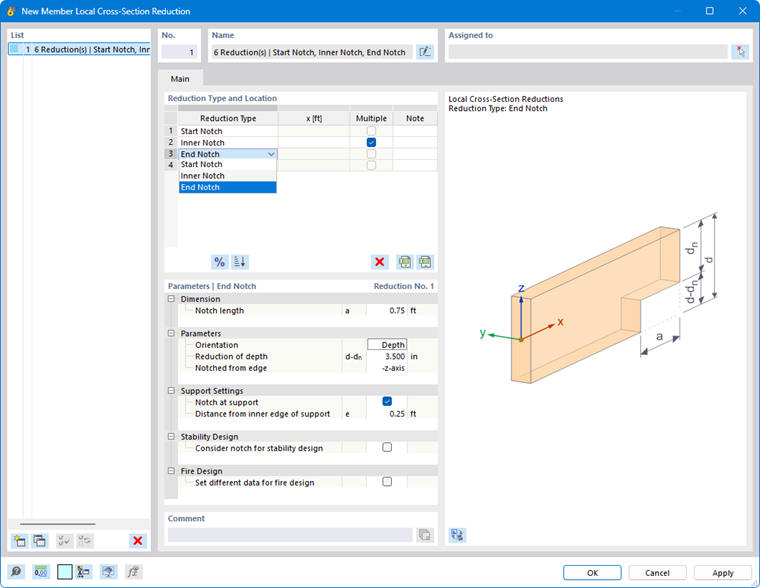

Le riduzioni possono essere definite per diverse posizioni lungo l’asta o il gruppo di aste. Impostare il numero appropriato di righe selezionando nella lista i corrispondenti tipi di intaglio:
- Intaglio iniziale
- Intaglio intermedio
- Intaglio finale

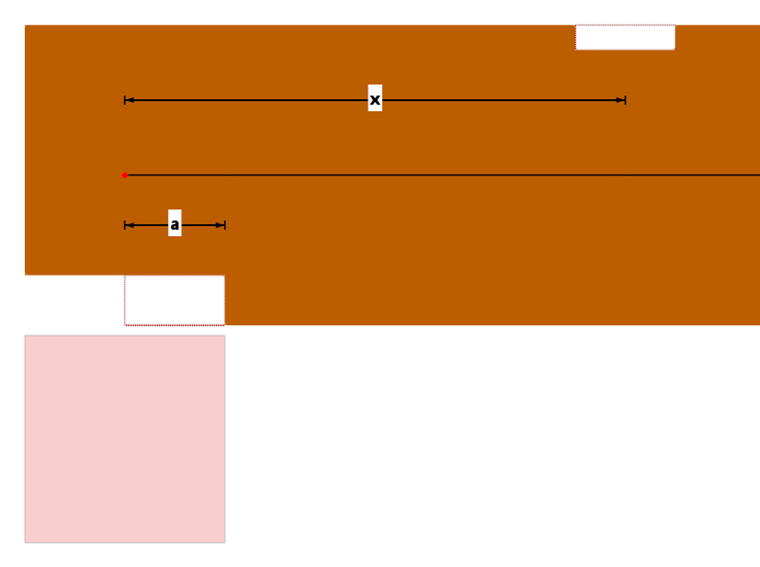

Indicare quindi la posizione x sull’asta o sul gruppo di aste. Si tratta della distanza tra il nodo iniziale e il centro della riduzione (vedere l’immagine Posizione x e lunghezza a dell’intaglio). La distanza può essere inserita come valore assoluto o relativo: con il pulsante
è possibile passare tra le due modalità di inserimento.
Se gli intagli intermedi sono presenti a intervalli regolari e con uguali lunghezze di intaglio, selezionare l’opzione Multiplo. Il numero degli intagli e la distanza tra gli indebolimenti possono quindi essere definiti nella sezione Parametri.
Il pulsante
consente di ordinare in modo crescente in base alla posizione x i parametri di progetto definiti nella tabella.
Parametri
Nella sezione inferiore si definiscono la geometria e la posizione dell’intaglio selezionato. Per la definizione multipla di un intaglio intermedio, indicare il numero e l’interasse (distanza regolare) degli intagli. Anche in questo caso è possibile inserire l’interasse in valore assoluto o relativo.
Se la riduzione della sezione dell’asta coincide anche con un intaglio in corrispondenza di un appoggio, è possibile attivare l’opzione Intaglio sul vincolo (non per gli intagli intermedi). In questo modo, per la verifica a taglio sulla sezione ridotta viene considerata una resistenza a taglio ridotta, dipendente dalla geometria dell’intaglio come indebolimento della sezione.
La casella di controllo Considera intaglio per la verifica di stabilità consente di tenere conto dell’indebolimento della sezione nel calcolo della snellezza per la verifica di stabilità. Ciò è raccomandato, ad esempio, per i pilastri con riduzioni della sezione dell’asta nel terzo centrale.
Se l’intaglio è completamente o parzialmente protetto in caso di incendio, selezionare la casella di controllo Imposta altri dati per la verifica di protezione antincendio. È quindi possibile definire un’esposizione al fuoco diversa da quella del resto dell’asta, disattivando le caselle di controllo per i lati protetti.
Rappresentazione grafica
Dopo aver assegnato la riduzione della sezione dell’asta a un’asta o a un gruppo di aste, è possibile verificarne graficamente i parametri. A tal fine sono disponibili due possibilità.
Grafica nella finestra di dialogo
Con il pulsante

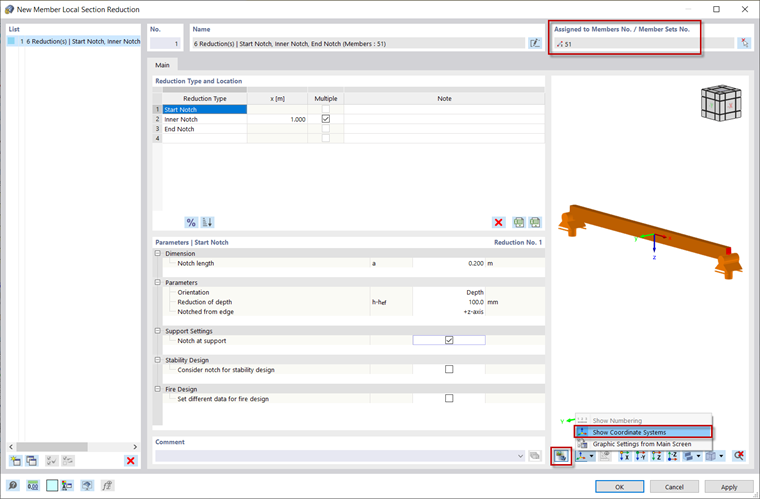

nella grafica della finestra di dialogo è possibile visualizzare un dettaglio del modello in cui sono rappresentati gli indebolimenti e i vincoli degli oggetti. Per controllare la posizione dell’intaglio o l’inizio e la fine dell’asta, visualizzare il sistema locale degli assi dell’asta.
Finestra di lavoro RFEM/RSTAB
Nel Navigatore - Visualizzazione

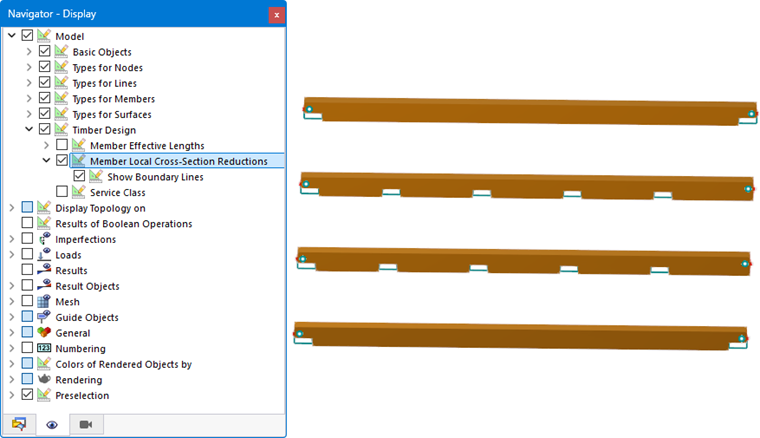

è possibile attivare, nella categoria Modello → Progettazione del legno, la visualizzazione grafica di Riduzioni locali della sezione dell’asta incluse le linee di delimitazione. Per tutte le aste e i gruppi di aste con riduzioni della sezione dell’asta, gli intagli vengono rappresentati nel modello nelle posizioni corrispondenti.
