Lokální oslabení průřezů prutů

Lokální redukce průřezu prutu umožňují při posuzování zohlednit oslabení průřezu ve formě zářezů.

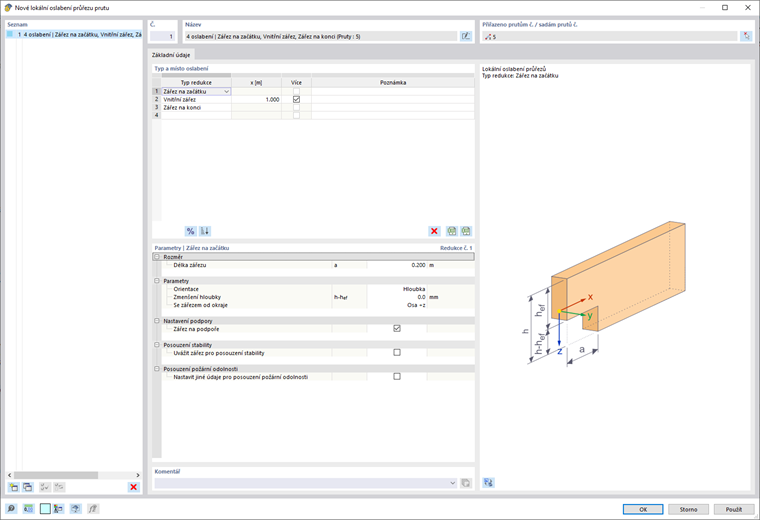

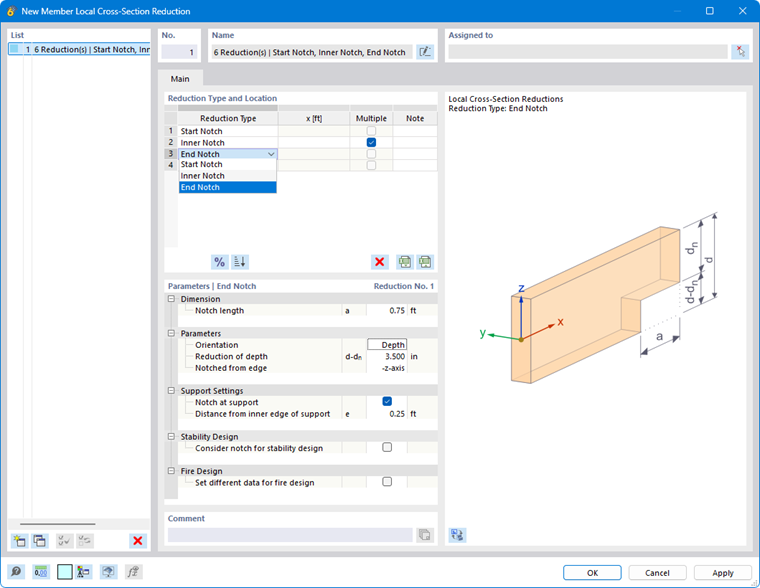

Dialog „Nová lokální redukce průřezu prutu“

Typ a poloha redukce

Redukce lze definovat pro různá místa podél prutu nebo sady prutů. Nastavte příslušný počet řádků výběrem odpovídajících typů zářezu v seznamu:

• počáteční zářez
• vnitřní zářez
• koncový zářez

Poté zadejte vždy polohu x na prutu nebo sadě prutů. Jedná se o vzdálenost mezi počátečním uzlem a středem redukce (viz obrázek Poloha x a délka a zářezu). Vzdálenost můžete zadat jako absolutní nebo relativní hodnotu: pomocí tlačítka přepínáte mezi oběma možnostmi zadání.

Pokud jsou vnitřní zářezy v pravidelných rozestupech a se stejnými délkami zářezů, zaškrtněte možnost 'Vícenásobně'. Počet zářezů a rozteč mezi oslabeními pak můžete definovat v části Parametry.

Tlačítko umožňuje seřadit v tabulce definované návrhové parametry podle polohy x vzestupně.

Parametry

V dolní části definujete geometrii a polohu vybraného zářezu. Při vícenásobné definici vnitřního zářezu zadejte počet a rozteč (rovnoměrnou vzdálenost) zářezů. I zde můžete rozteč zadat absolutně nebo relativně.

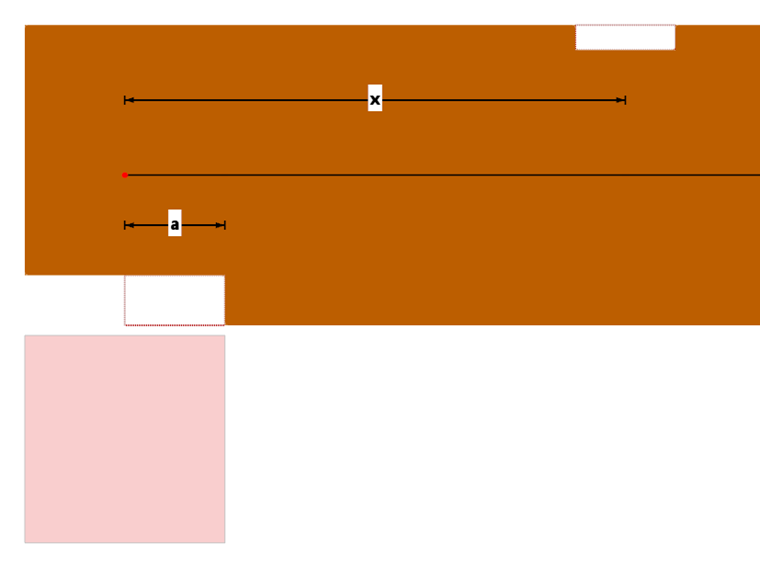

Nastavte x a délku a vybrání: Hnědý obrys = skutečný nosník | Červený uzel = začátek prutu | Černá čára = prut (statický systém)

Je-li redukce průřezu prutu zároveň zářezem na podporu, můžete aktivovat možnost zářez na podporě (ne pro vnitřní zářezy). Tím se pro posouzení smyku v redukovaném průřezu zohlední snížená smyková pevnost, která závisí na geometrii zářezu jako oslabení průřezu.

Zaškrtávací pole zohlednit zářez pro posouzení stability umožňuje zachytit oslabení průřezu při výpočtu štíhlosti pro posouzení stability. To je vhodné například u sloupů s redukcemi průřezu prutu ve střední třetině.

Je-li zářez v případě požáru zcela nebo částečně chráněn, zaškrtněte zaškrtávací pole Nastavit jiné údaje pro posouzení požární odolnosti. Poté můžete definovat požární expozici odlišnou od zbytku prutu tím, že deaktivujete zaškrtávací pole pro chráněné strany.

Grafické znázornění

Pokud jste redukci průřezu prutu přiřadili prutu nebo sadě prutů, můžete parametry graficky zkontrolovat. K tomu máte dvě možnosti.

Dialogová grafika

Pomocí tlačítka v dialogové grafice můžete zobrazit výřez modelu, ve kterém jsou znázorněny oslabení a podpory objektů. Pro kontrolu polohy zářezu nebo začátku a konce prutu zobrazte lokální systém os prutu.

Lokální zobrazení redukcí průřezu prutu a os prutů v dialogové grafice

Pracovní okno RFEM/RSTAB

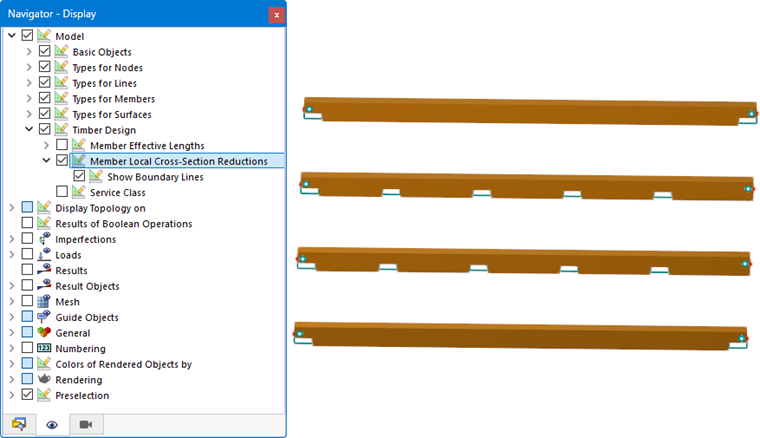

V navigátoru - Zobrazení můžete v kategorii Model → Posouzení dřeva aktivovat grafické zobrazení pro Lokální redukce průřezu prutu včetně ohraničovacích čar. U všech prutů a sad prutů s redukcemi průřezu prutu jsou zářezy zobrazeny v modelu na příslušných místech.

Zobrazit lokální zmenšení průřezů prutů v modelu
