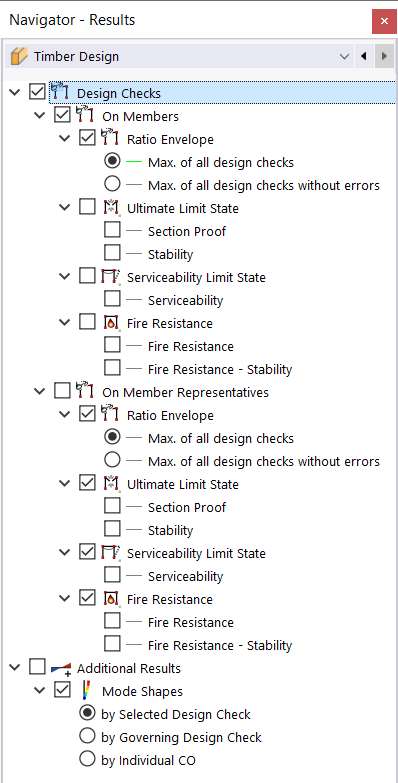

Nella categoria del navigatore Verifiche, è possibile specificare quali verifiche con i rispettivi tassi di lavoro vengono visualizzati sugli oggetti di progetto. Si può scegliere di rappresentare l'inviluppo di tutti i tipi di verifica o i tassi di lavoro separatamente per stato limite e tipo di verifica.

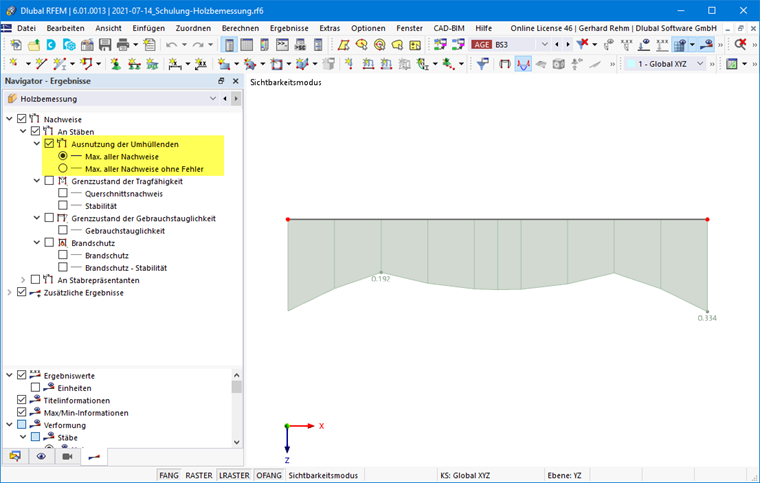

Tasso di lavoro dell'inviluppo
In ogni punto dell'oggetto di progetto, vengono visualizzati i tassi di lavoro massimi di tutte le verifiche. Poiché tutti i tipi di verifica e gli stati limite sono combinati, i diagrammi dei risultati generalmente non sono continui.
L'inviluppo è adatto per ottenere e documentare rapidamente una panoramica generale del tasso di lavoro dei diversi oggetti. Gli errori nella visualizzazione delle verifiche possono essere ignorati se si intende rappresentare la totalità delle verifiche valide. A tale scopo, è anche possibile utilizzare l'opzione 'Max. di tutte le verifiche senza errori'.
Se si desidera considerare solo determinate verifiche per l'inviluppo, attivare l'opzione 'Max. di tutte le verifiche selezionate'. È quindi possibile selezionare i tipi di verifica pertinenti.

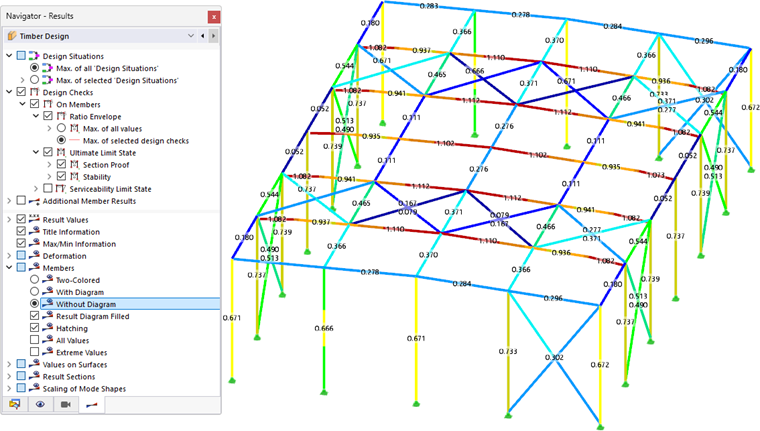

Per una panoramica delle aree critiche in una struttura a telai, si consiglia il tipo di visualizzazione Senza diagramma. I tassi di lavoro sono rappresentati da linee colorate secondo la scala dei colori nel Pannello di controllo. Questa opzione può essere utilizzata quando si visualizza l'inviluppo o un singolo tipo di risultato.

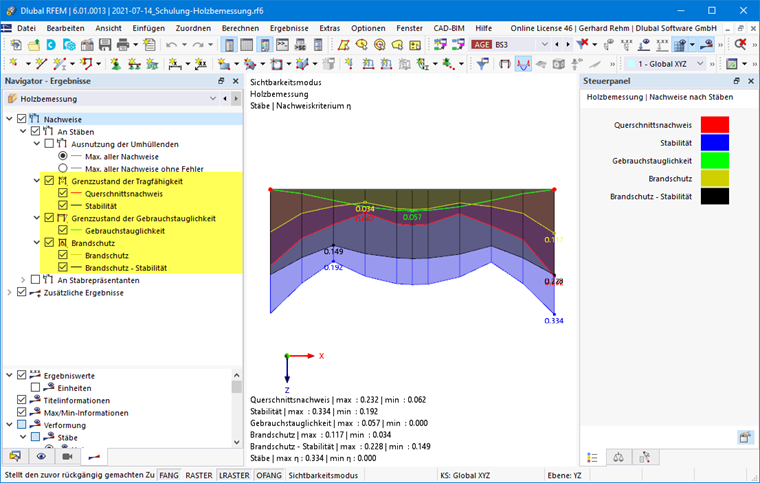

Tasso di lavoro per stati limite e tipo di verifica
I risultati possono essere visualizzati in modo specifico per ogni stato limite (capacità massima, stato limite di esercizio, resistenza al fuoco) con i singoli tipi di verifica (verifica della sezione, verifica di stabilità, ecc.).
Per le aste, in ogni punto viene visualizzato il tasso di lavoro massimo dei risultati per i tipi di verifica selezionati. Con questa opzione, è possibile leggere quale tipo di verifica è determinante in un punto specifico.
I risultati selezionati vengono visualizzati contemporaneamente sul modello (vedere anche l'immagine Visualizzare più tipi di risultati). Nel pannello di controllo è possibile leggere i colori dei tipi di verifica e, se necessario, modificarli (vedere il capitolo Pannello di controllo del manuale di RFEM).

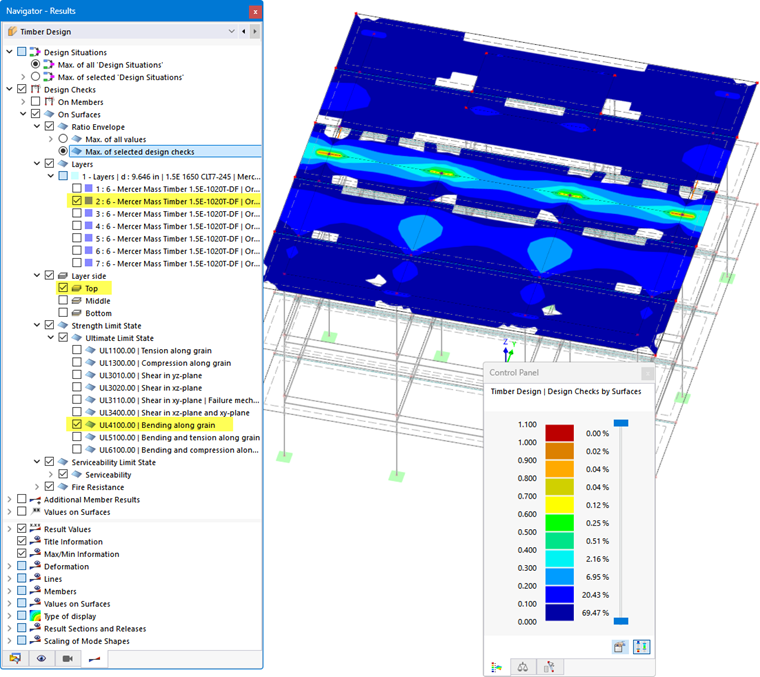

Per le superfici, i tassi di lavoro sono rappresentati come isosuperfici.
È anche possibile selezionare il lato dello strato di cui visualizzare i risultati:
- Superiore
- Medio
- Inferiore
Si applica quanto segue: Se l'asse z locale nei Dati di base del modello è orientato verso il basso, il lato superiore si trova sul lato della superficie nella direzione dell'asse z della superficie negativo (-z), il lato inferiore di conseguenza nella direzione dell'asse z positivo (+z). Se l'asse z locale nei dati di base è orientato verso l'alto, questa definizione si inverte.
