Posouzení

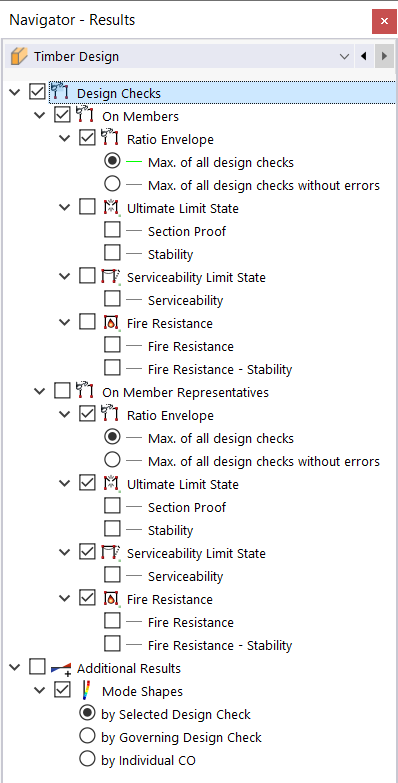

V kategorii navigátoru Posouzení můžete určit, která posouzení se mají zobrazit s příslušným využitím na posuzovaných objektech. Přitom můžete nechat zobrazit obálku ze všech typů posouzení nebo využití odděleně podle mezního stavu a typu posouzení.

Využití obálky

Na každém místě posuzovaného objektu se zobrazí maximální využití ze všech posouzení. Protože jsou shrnuty všechny typy posouzení a mezní stavy, nejsou průběhy výsledků většinou spojité.

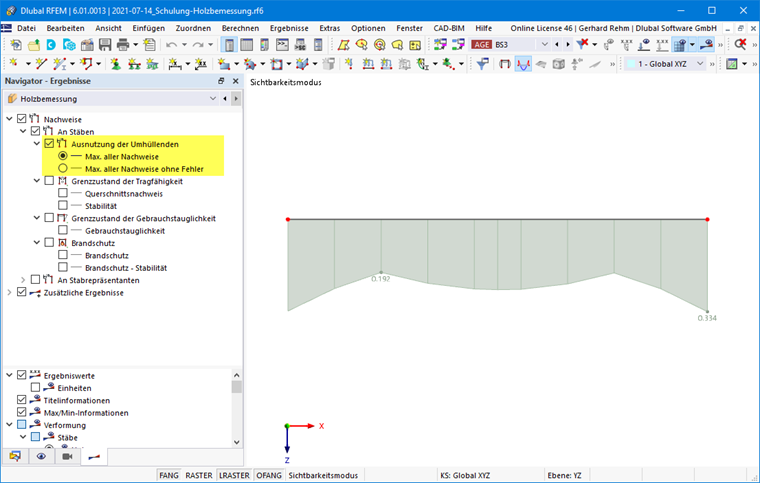

Grafische Darstellung der Ergebnisse der Umhüllenden aller Nachweise

Obálka je vhodná k rychlému získání celkového přehledu o využití různých objektů a k jeho dokumentaci. Chyby v zobrazení posouzení lze ignorovat, pokud se má zobrazit souhrn platných posouzení. K tomu můžete také použít volbu 'Max. všech posouzení bez chyb'.

Pokud se mají pro obálku zohlednit pouze určitá posouzení, aktivujte volbu 'Max. všech vybraných posouzení'. Poté můžete vybrat relevantní typy posouzení.

Pro přehled o kritických oblastech v prutové konstrukci se doporučuje způsob zobrazení Bez diagramu. Využití se zobrazí podle barevné škály v Ovládacím panelu pomocí barevných linií. Tuto volbu můžete použít, pokud se zobrazuje obálka nebo jeden jednotlivý typ výsledku.

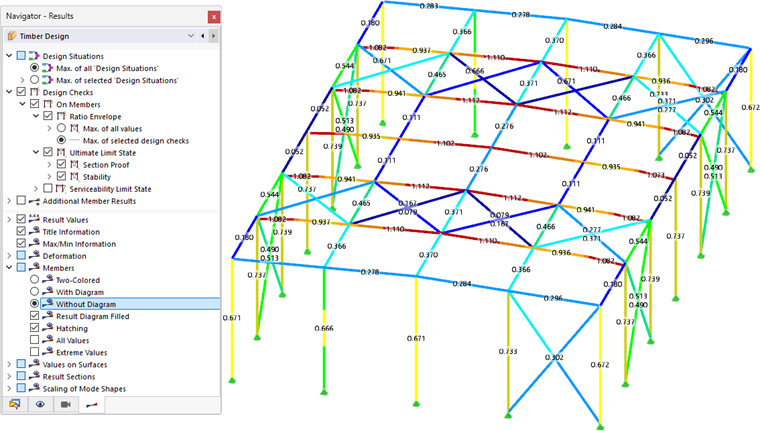

Display results of member without diagram

Využití podle mezních stavů a typu posouzení

Výsledky lze zobrazit specificky pro každý mezní stav (únosnost, použitelnost, požární odolnost) s jednotlivými typy posouzení (posouzení průřezu, stabilita atd.).

U prutů se na každém místě zobrazí maximální využití výsledků pro vybrané typy posouzení. Pomocí této volby můžete zjistit, který typ posouzení je na určitém místě rozhodující.

Grafische Darstellung der Ergebnisse einzelner Nachweise

Vybrané výsledky se zobrazí současně na modelu (viz také obrázek Zobrazení více typů výsledků). V ovládacím panelu můžete zjistit barvy typů posouzení a v případě potřeby je také přizpůsobit (viz kapitola Ovládací panel manuálu k programu RFEM).

U ploch se využití zobrazí jako izoplochy.

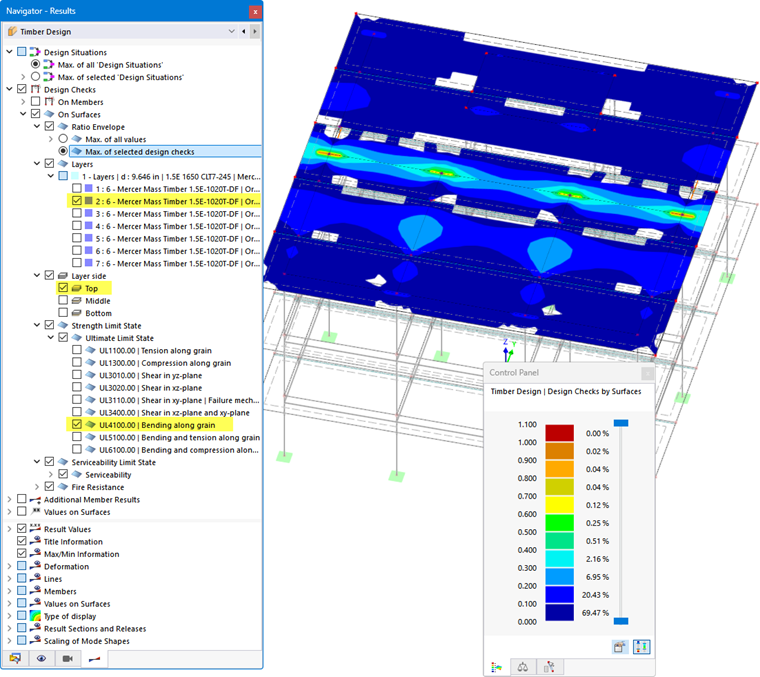

Zobrazení využití na plochách

Můžete také vybrat stranu vrstvy, jejíž výsledky se mají zobrazit:

• Nahoře
• Uprostřed
• Dole

Přitom platí: Pokud je lokální osa z v Základních údajích modelu orientována dolů, nachází se horní strana na straně plochy ve směru záporné osy z plochy (−z), dolní strana odpovídajícím způsobem ve směru kladné osy z (+z). Pokud je lokální osa z v základních údajích orientována nahoru, tato definice se obrací.
