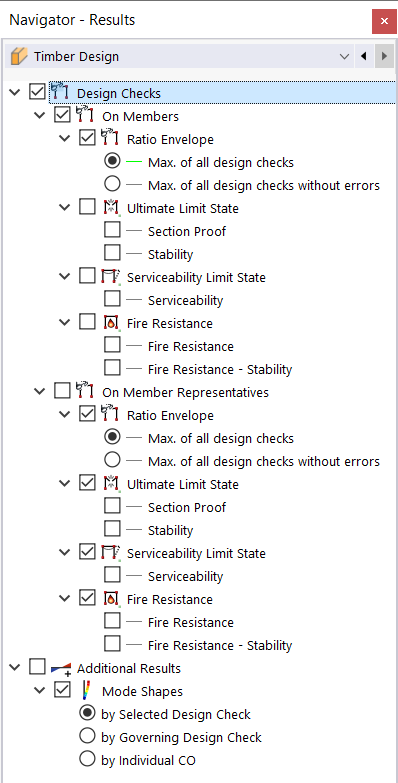

W kategorii Nawigatora Obliczenia można określić, które obliczenia z odpowiednimi stopniami wykorzystania mają być wyświetlane na zwymiarowanych obiektach. Można przy tym przedstawić obwiednię ze wszystkich typów obliczeń lub stopnie wykorzystania oddzielnie według stanu granicznego i typu obliczeń.

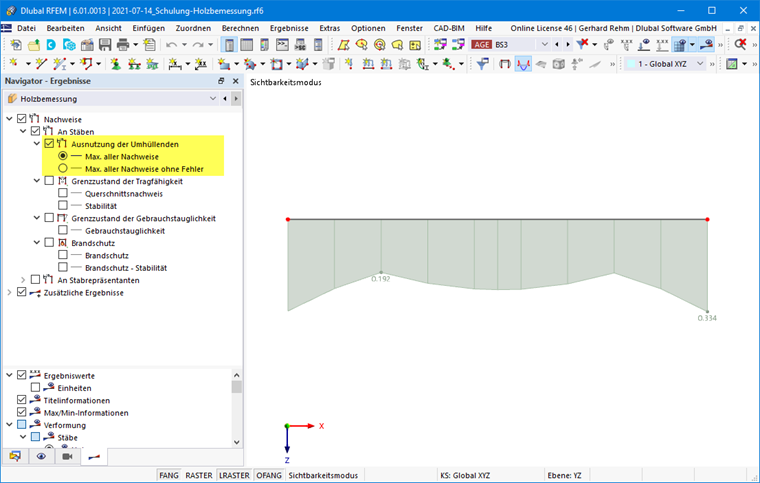

Stopień wykorzystania obwiedni
W każdym miejscu zwymiarowanego obiektu wyświetlane są maksymalne stopnie wykorzystania ze wszystkich obliczeń. Ponieważ wszystkie typy obliczeń i stany graniczne są sumowane, wykresy wyników są zwykle nieciągłe.
Obwiednia jest odpowiednia do szybkiego uzyskania ogólnego przeglądu stopnia wykorzystania różnych obiektów i do jego dokumentowania. Błędy w przedstawianiu obliczeń można zignorować, jeśli ma być przedstawiona całość ważnych obliczeń. W tym celu można również skorzystać z opcji 'Maks. wszystkich obliczeń bez błędów'.
Jeżeli dla obwiedni mają być uwzględnione tylko określone obliczenia, należy aktywować opcję 'Maks. wszystkich wybranych obliczeń'. Można wtedy wybrać odpowiednie typy obliczeń.

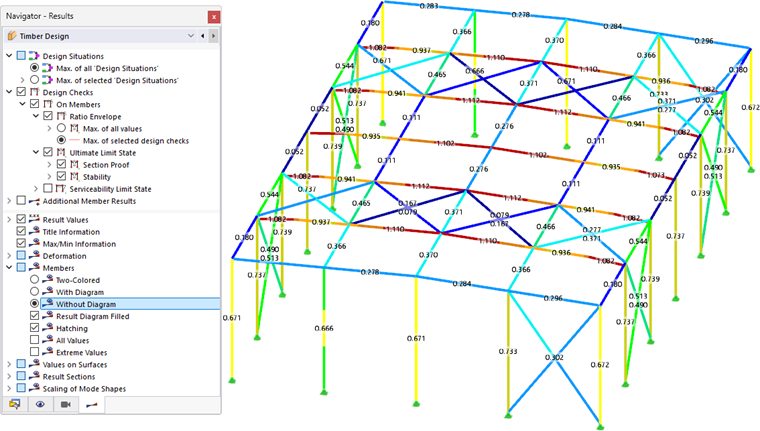

Aby uzyskać przegląd obszarów krytycznych w konstrukcji szkieletowej, zaleca się typ wyświetlania Bez wykresu. Stopnie wykorzystania są przedstawiane za pomocą kolorowych linii zgodnie ze skalą kolorów w Panelu sterowania. Tę opcję można wykorzystać, gdy wyświetlana jest obwiednia lub pojedynczy rodzaj wyniku.
Stopień wykorzystania według stanów granicznych i typu obliczeń
Wyniki można wyświetlać specyficznie dla każdego stanu granicznego (nośność, użytkowalność, odporność ogniowa) z poszczególnymi typami obliczeń (sprawdzanie przekroju, stateczność itp.).
W przypadku prętów w każdym miejscu wyświetlany jest maksymalny stopień wykorzystania wyników dla wybranych typów obliczeń. Za pomocą tej opcji można odczytać, który typ obliczeń jest miarodajny w określonym miejscu.

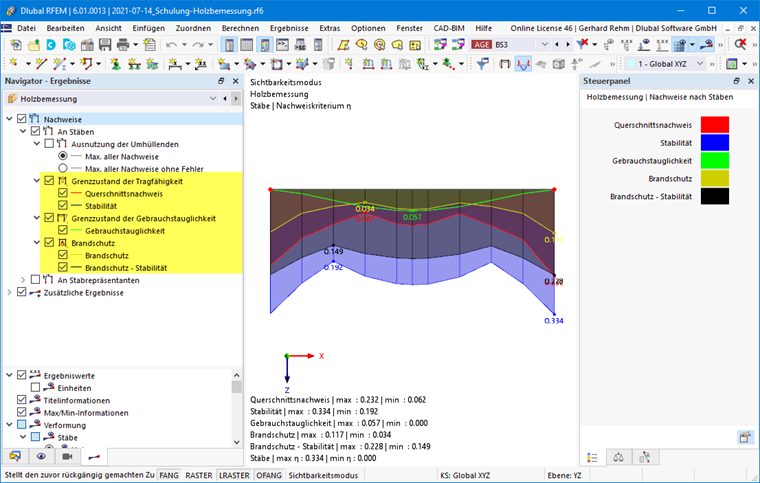

Wybrane wyniki są wyświetlane jednocześnie na modelu (patrz także rysunek Wyświetlanie kilku typów wyników). W panelu sterowania można odczytać kolory typów obliczeń i w razie potrzeby je dostosować (patrz rozdział Panel sterowania podręcznika RFEM).

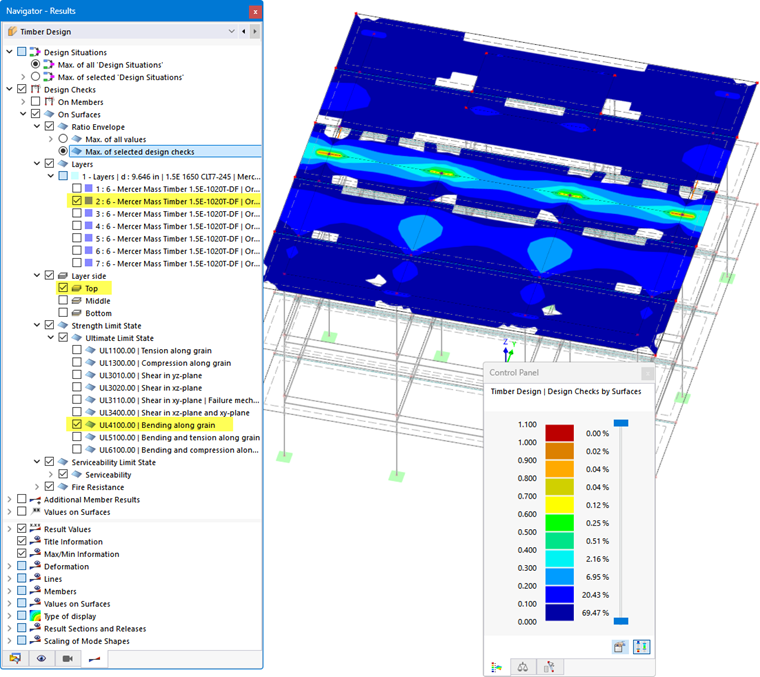

W przypadku powierzchni stopnie wykorzystania są przedstawiane jako izopowierzchnie.
Można również wybrać stronę warstwy, której wyniki mają być wyświetlane:
- Góra
- Środek
- Dół
Obowiązuje przy tym: Jeżeli lokalna oś z jest skierowana w dół w podstawowych danych modelu, to górna strona znajduje się po stronie powierzchni w kierunku ujemnej osi z powierzchni (−z), a dolna strona odpowiednio w kierunku dodatniej osi z (+z). Jeżeli lokalna oś z jest skierowana w górę w danych podstawowych, definicja ta ulega odwróceniu.
