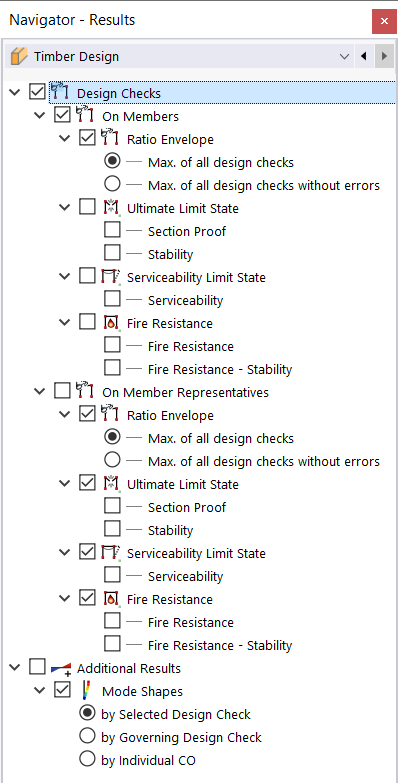

En la categoría Cálculo del navegador, puede especificar qué cálculos se muestran con sus respectivas razones de tensiones en los objetos dimensionados. Puede mostrar la envolvente de todos los tipos de cálculo o las razones de tensiones por separado según el estado límite y el tipo de cálculo.
Razón de tensiones de la envolvente
En cada punto del objeto dimensionado, se muestran las razones de tensiones máximas de todos los cálculos. Dado que se agrupan todos los tipos de cálculo y estados límite, los diagramas de resultados generalmente no son continuos.
La envolvente es adecuada para obtener y documentar rápidamente una visión general de la razón de tensiones de los diferentes objetos. Se pueden ignorar los errores en la representación de los cálculos si se va a mostrar la totalidad de los cálculos válidos. Para ello, también puede utilizar la opción 'Máx. de todos los cálculos sin errores'.
Si solo se deben considerar ciertos cálculos para la envolvente, active la opción 'Máx. de todos los cálculos seleccionados'. A continuación, puede seleccionar los tipos de cálculo relevantes.

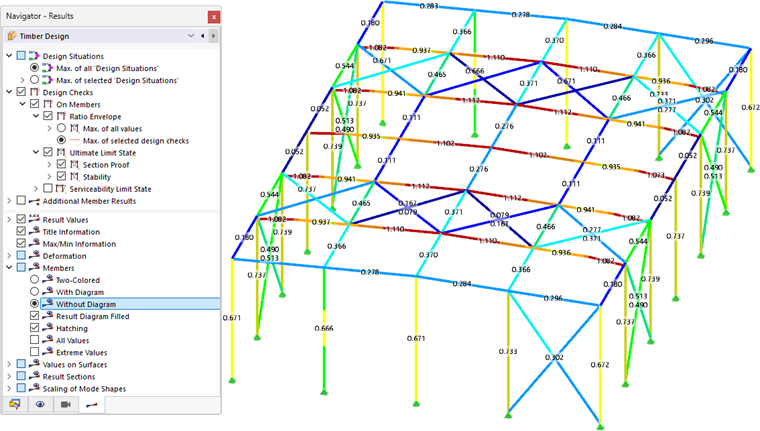

Para una visión general de las áreas críticas en una estructura de barras, se recomienda el tipo de representación Sin diagrama. Las razones de tensiones se representan mediante líneas coloreadas de acuerdo con la escala de colores en el panel de control. Puede utilizar esta opción si se muestra la envolvente o un único tipo de resultado.
Razón de tensiones según estados límite y tipo de cálculo
Los resultados se pueden mostrar específicamente para cada estado límite (capacidad portante, aptitud al servicio, protección contra incendios) con los tipos de cálculo individuales (comprobación de la sección, estabilidad, etc.).
Para barras, se muestra en cada punto la razón de tensiones máxima de los resultados para los tipos de cálculo seleccionados. Con esta opción, puede leer qué tipo de cálculo es determinante en un punto dado.
Los resultados seleccionados se muestran simultáneamente en el modelo (véase también la figura Mostrar varios tipos de resultados). En el panel de control, puede leer los colores de los tipos de cálculo y, si es necesario, también ajustarlos (véase el capítulo Panel de control del manual de RFEM).

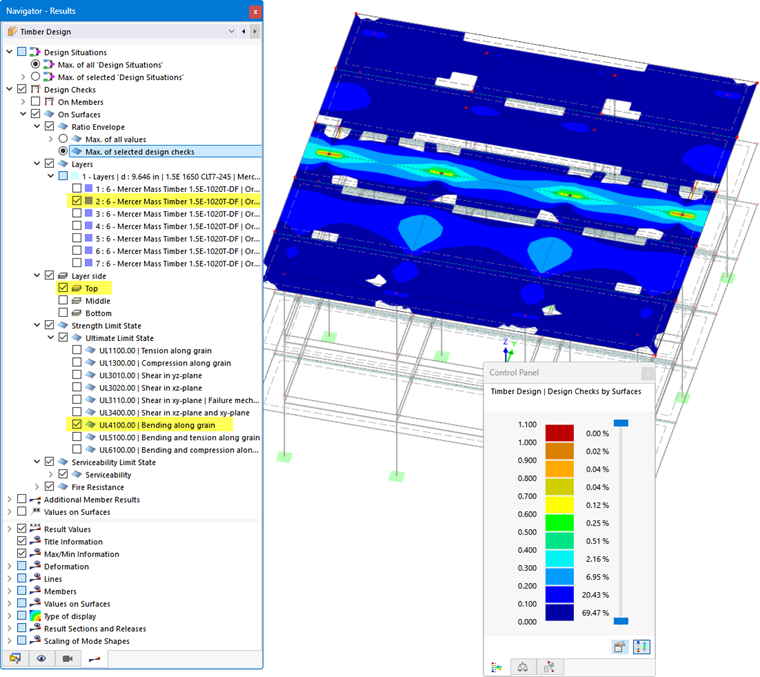

Para superficies, las razones de tensiones se muestran como isosuperficies.
También puede seleccionar el lado de la capa cuyos resultados se van a mostrar:
- Superior
- Centro
- Inferior
Se aplica lo siguiente: Si el eje z local está orientado hacia abajo en los Datos base del modelo, el lado superior está en el lado de la superficie en la dirección del eje z negativo de la superficie (−z), y el lado inferior correspondientemente en la dirección del eje z positivo (+z). Si el eje z local está orientado hacia arriba en los datos base, esta definición se invierte.
