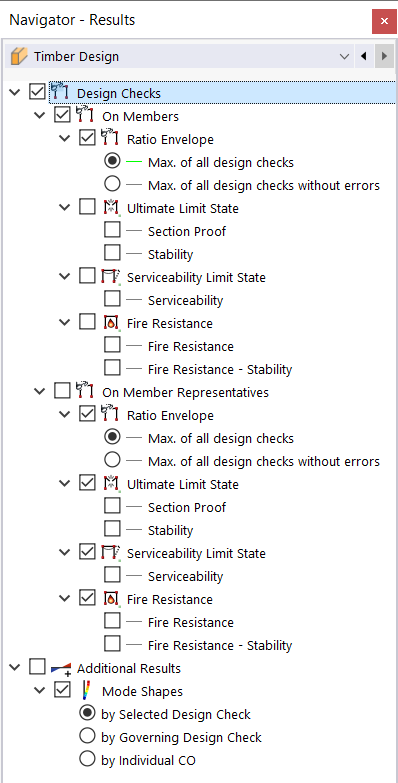

Dans la catégorie du navigateur Vérifications, vous pouvez définir quelles vérifications avec leurs ratios respectifs doivent être affichées sur les objets vérifiés. Vous pouvez représenter l'enveloppe de tous les types de vérification ou les ratios séparément selon l'état limite et le type de vérification.

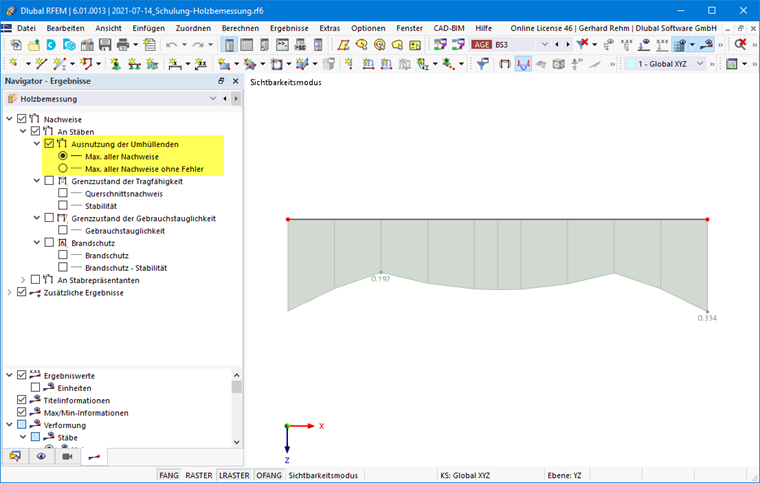

Ratio de l'enveloppe
Les ratios maximaux de toutes les vérifications sont affichés à chaque point de l'objet vérifié. Étant donné que tous les types de vérification et états limites sont combinés, les courbes de résultats ne sont généralement pas continues.
L'enveloppe permet d'obtenir et de documenter rapidement une vue d'ensemble du ratio des différents objets. Les erreurs dans la représentation des vérifications peuvent être ignorées si l'ensemble des vérifications valides doit être affiché. Pour cela, vous pouvez également utiliser l'option 'Max. de toutes les vérifications sans erreur'.
Si seules certaines vérifications doivent être prises en compte pour l'enveloppe, activez l'option 'Max. de toutes les vérifications sélectionnées'. Vous pouvez alors choisir les types de vérification pertinents.

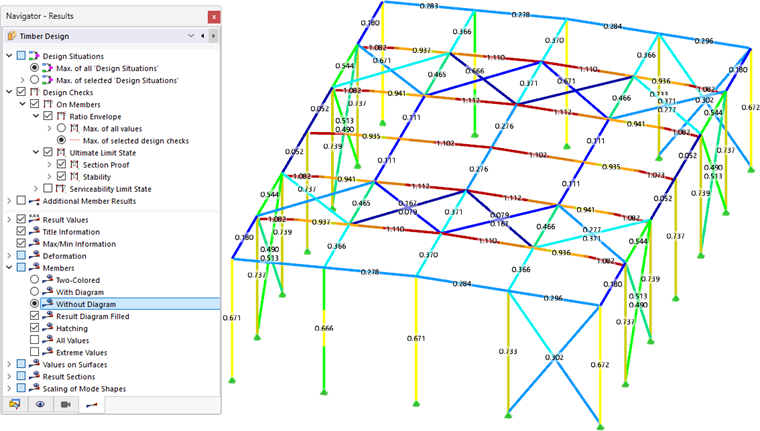

Pour une vue d'ensemble des zones critiques dans une structure de barres, le type d'affichage Sans diagramme est recommandé. Les ratios sont représentés par des lignes colorées selon l'échelle de couleurs dans le Panneau de configuration. Vous pouvez utiliser cette option lorsque l'enveloppe ou un seul type de résultat est affiché.
Ratio selon les états limites et le type de vérification
Les résultats peuvent être affichés spécifiquement pour chaque état limite (Capacité portante, État limite de service, Protection incendie) avec les différents types de vérification (Vérification de la section, Stabilité, etc.).
Pour les barres, le ratio maximal des résultats pour les types de vérification sélectionnés est affiché à chaque point. Cette option vous permet de lire quel type de vérification est déterminant à un endroit donné.

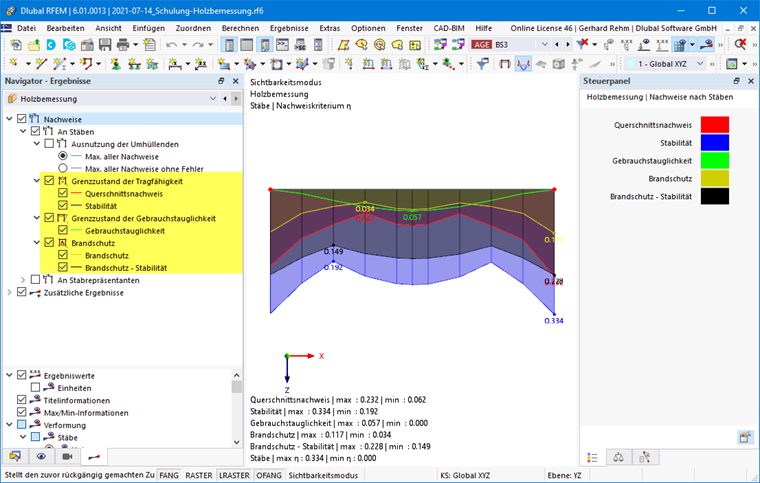

Les résultats sélectionnés sont représentés simultanément sur le modèle (voir aussi l'image Représenter plusieurs types de résultats). Vous pouvez lire les couleurs des types de vérification dans le Panneau de configuration et les adapter si nécessaire (voir le chapitre Panneau de configuration du manuel de RFEM).

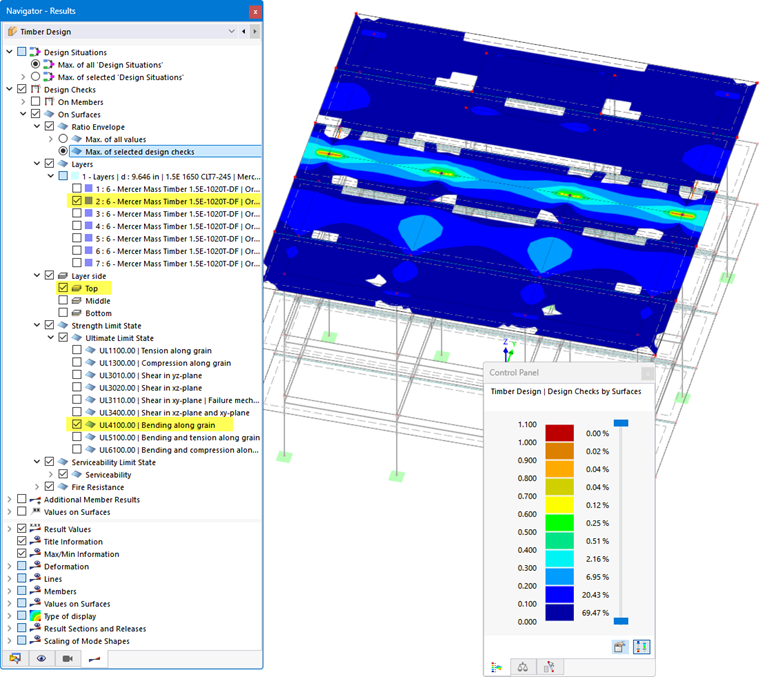

Pour les surfaces, les ratios sont représentés sous forme d'isosurfaces.
Vous pouvez également sélectionner le côté de couche dont les résultats doivent être affichés :
- Supérieur
- Centre
- Inférieur
La règle suivante s'applique : Si l'axe z local dans les Données de base du modèle est orienté vers le bas, le côté supérieur se trouve du côté de la surface dans la direction de l'axe z négatif de la surface (−z), le côté inférieur étant par conséquent dans la direction de l'axe z positif (+z). Si l'axe z local est orienté vers le haut dans les données de base, cette définition s'inverse.
