Risultati aggiuntivi delle aste

La categoria del navigatore Risultati aggiuntivi aste consente di visualizzare graficamente le deformate modali delle aste e dei set di aste. Le deformate modali non vengono emesse nelle tabelle.

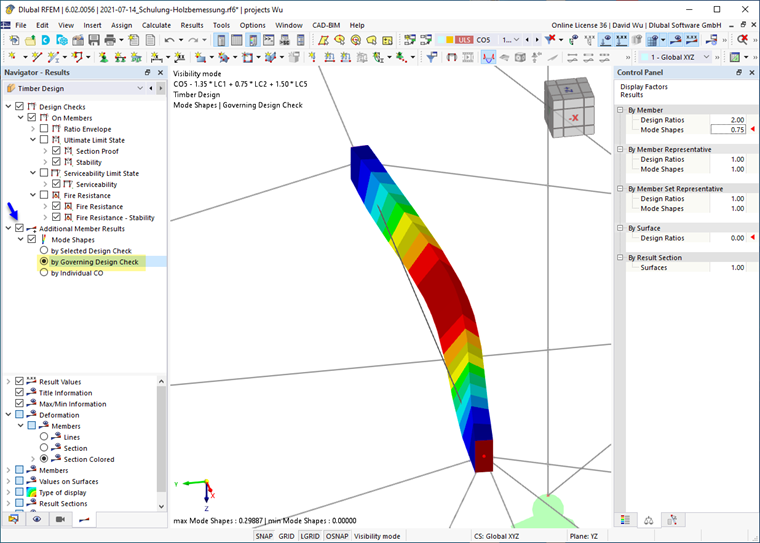

Deformata modale nella Verifica legno

Deformate modali

Se come Tipo di determinazione del momento di instabilità ideale si utilizza il metodo agli autovalori per determinare il momento critico M_cr o il fattore di carico critico α_crit per la verifica di stabilità, allora come risultato è disponibile anche graficamente la relativa deformata modale.

Le deformate modali possono essere rappresentate in base a diversi criteri:

• Per verifica selezionata

La deformata modale viene visualizzata specificamente per la verifica selezionata nella tabella dei risultati. La verifica si riferisce in questo caso sempre ad un'asta o ad un set di aste. Nella finestra di lavoro viene rappresentata la deformata modale di questo oggetto per la situazione di carico utilizzata nella verifica concreta. Questa opzione è adatta per il controllo mirato di una verifica specifica.

• Per verifica determinante

Per tutti gli oggetti vengono visualizzate le deformate modali che risultano rispettivamente determinanti per la verifica di stabilità. Nel grafico vengono quindi rappresentate più deformate modali affiancate, sebbene queste possano verificarsi indipendentemente l'una dall'altra o basarsi su diverse situazioni di carico. Questa opzione è particolarmente adatta, in combinazione con le Visibilità, per la documentazione dei risultati, quando vengono rappresentate ciascuna delle deformate modali degli oggetti visibili.

• Per CC individuale

Per tutti gli oggetti vengono visualizzate le deformate modali applicabili ad una specifica combinazione di carico – indipendentemente dal fatto che questa CC sia determinante per la verifica. Impostare la combinazione di carico tramite l'elenco dei carichi nella barra degli strumenti. Questa opzione è adatta per il controllo di plausibilità delle condizioni al contorno e dei vincoli del nodo definiti.

Scala delle deformate modali

Nella sezione inferiore del navigatore è possibile selezionare come scalare i valori numerici adimensionali delle deformate modali rispetto alla lunghezza di riferimento 1. Questo metodo è anche chiamato "normalizzazione".

• |u| = 1

Il valore del vettore della deformata modale viene scalato a 1. In questo caso, viene considerato lo spostamento totale massimo |u|.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Questo approccio considera l'intero autovettore, incluse le componenti di rotazione. Si cerca il massimo come riferimento e quindi questa componente viene impostata a 1.
