Résultats supplémentaires des barres

La catégorie du navigateur Résultats de barre supplémentaires permet d'afficher graphiquement les modes propres des barres et des ensembles de barres. Les modes propres ne sont pas donnés dans les tableaux.

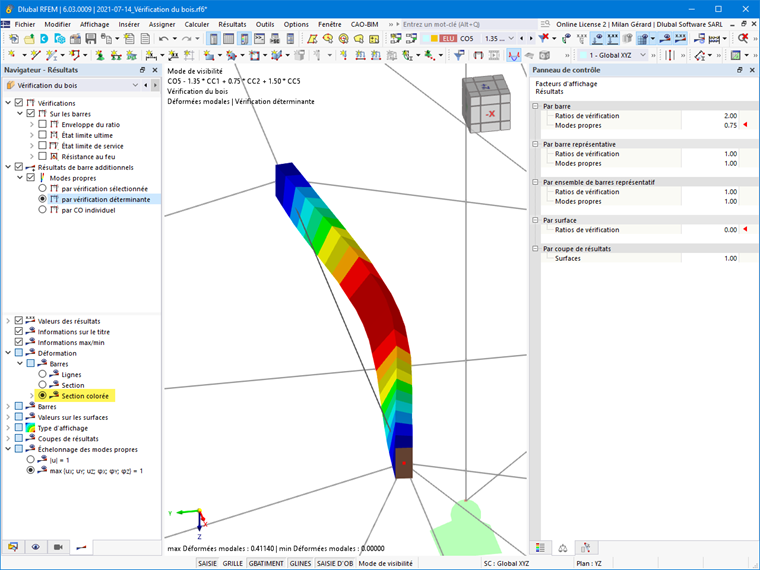

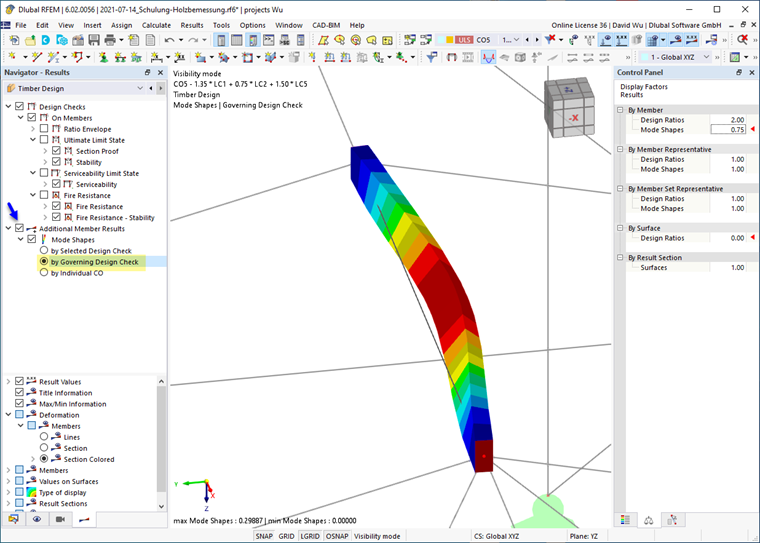

Représentation du mode propre dans la vérification du bois

Modes propres

Si la méthode des valeurs propres est utilisée comme Type de détermination du moment de bifurcation idéal pour déterminer le moment critique M_cr ou le facteur de charge critique α_crit pour la vérification au déversement, le mode propre correspondant est également disponible graphiquement comme résultat.

Les modes propres peuvent être affichés selon différents critères :

• Selon la vérification sélectionnée

Le mode propre est affiché spécifiquement pour la vérification sélectionnée dans le tableau des résultats. Dans ce cas, la vérification se réfère toujours à une barre ou à un ensemble de barres. Dans la fenêtre de travail, le mode propre de cet objet est représenté pour la situation de charge utilisée dans la vérification concrète. Cette option convient pour le contrôle ciblé d'une vérification spécifique.

• Selon la vérification déterminante

Pour tous les objets, les modes propres déterminants pour l'analyse de stabilité sont affichés. Dans le graphique, plusieurs modes propres sont donc représentés côte à côte, bien que ceux-ci puissent se produire indépendamment les uns des autres ou reposer sur des situations de charge différentes. Cette option est particulièrement adaptée, en combinaison avec les Visibilités, pour la documentation des résultats, lorsque les modes propres des objets visibles sont respectivement affichés.

• Selon la CC individuelle

Pour tous les objets, les modes propres qui s'appliquent à une combinaison de charges spécifique sont affichés – indépendamment du fait que cette CC soit déterminante pour la vérification. Réglez la combinaison de charges via la liste des charges dans la barre d'outils. Cette option convient pour le contrôle de plausibilité des conditions aux limites et appuis nodaux définis.

Mise à l'échelle des modes propres

Dans la section inférieure du navigateur, vous pouvez sélectionner comment les valeurs numériques sans dimension des modes propres doivent être mises à l'échelle par rapport à la longueur de référence 1. Cette méthode est également appelée "normalisation".

• |u| = 1

La valeur du vecteur de mode propre est mise à l'échelle à 1. Le déplacement total maximal |u| est pris en compte.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Cette approche prend en compte le vecteur propre complet, y compris les parts de rotation. Le maximum est recherché comme référence et cette composante est ensuite fixée à 1.
