Resultados adicionales de barras

La categoría del Navegador Resultados adicionales en barras permite mostrar gráficamente las deformadas de los modos de barras y conjuntos de barras. Las deformadas de los modos no se muestran en las tablas.

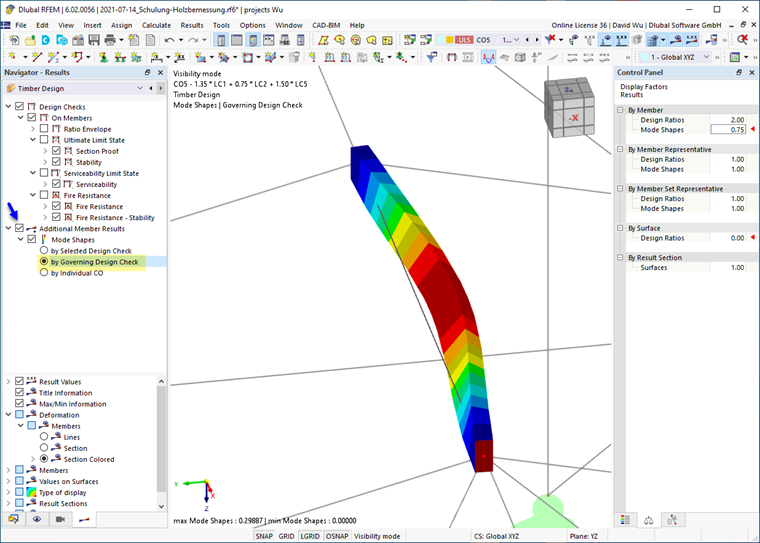

Deformada del modo en el cálculo de madera

Deformadas del modo

Si se utiliza el Método de valores propios como Método de determinación del momento crítico elástico ideal para determinar el momento crítico M_cr o el factor de carga crítico α_crit para el análisis de pandeo lateral, la deformada del modo correspondiente también está disponible gráficamente como resultado.

Las deformadas de los modos se pueden mostrar basándose en diferentes criterios:

• Según el cálculo seleccionado

La deformada del modo se muestra específicamente para el cálculo que está seleccionado en la tabla de resultados. En este caso, el cálculo siempre se refiere a una barra o un conjunto de barras. La deformada del modo de este objeto para la situación de carga utilizada en el cálculo específico se muestra en la ventana de trabajo. Esta opción es adecuada para la verificación específica de un cálculo determinado.

• Según el cálculo determinante

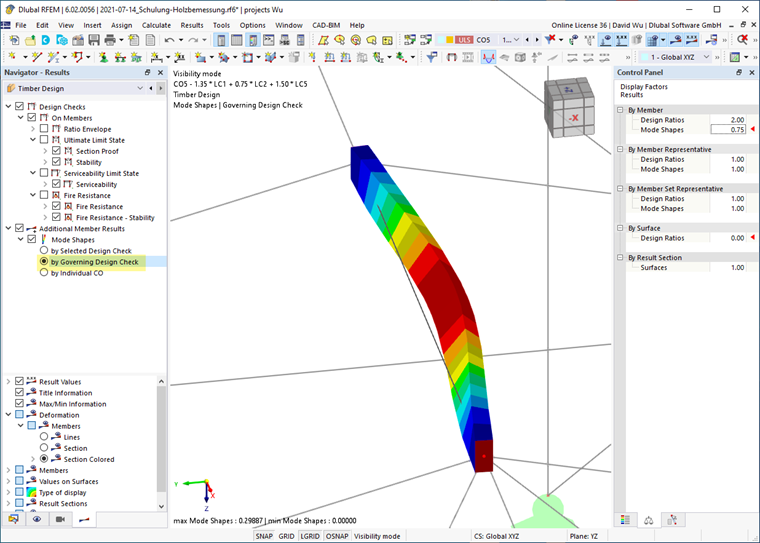

Se muestran las deformadas de los modos para todos los objetos que son determinantes para el análisis de estabilidad respectivo. Por lo tanto, en el gráfico se muestran varias deformadas de modos una al lado de la otra, aunque ocurran independientemente entre sí o puedan basarse en diferentes situaciones de carga. Esta opción es particularmente adecuada en combinación con Visibilidades para la documentación de los resultados cuando se muestran las deformadas de los modos de los objetos visibles respectivamente.

• Según CC individual

Se muestran las deformadas de los modos para todos los objetos que se aplican a una combinación de cargas específica, independientemente de si esta CC es determinante para el cálculo. Ajuste la combinación de cargas a través de la lista de cargas en la barra de herramientas. Esta opción es adecuada para la verificación de plausibilidad de las condiciones de contorno y apoyos en nudos definidos.

Escalado de las deformadas de los modos

En la sección inferior del Navegador, puede seleccionar cómo se deben escalar los valores numéricos adimensionales de las deformadas de los modos a la longitud de referencia 1. Este método también se conoce como "normalización".

• |u| = 1

El valor del vector de la deformada del modo se escala a 1. Se considera el desplazamiento total máximo |u|.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Este enfoque considera el vector propio completo, incluyendo las componentes rotacionales. Se busca el máximo como referencia y esta componente se establece en 1.
