Přídavné výsledky prutů

Kategorie navigátoru Přídavné výsledky na prutech umožňuje graficky zobrazit vlastní tvary prutů a sad prutů. V tabulkách se vlastní tvary nezobrazují.

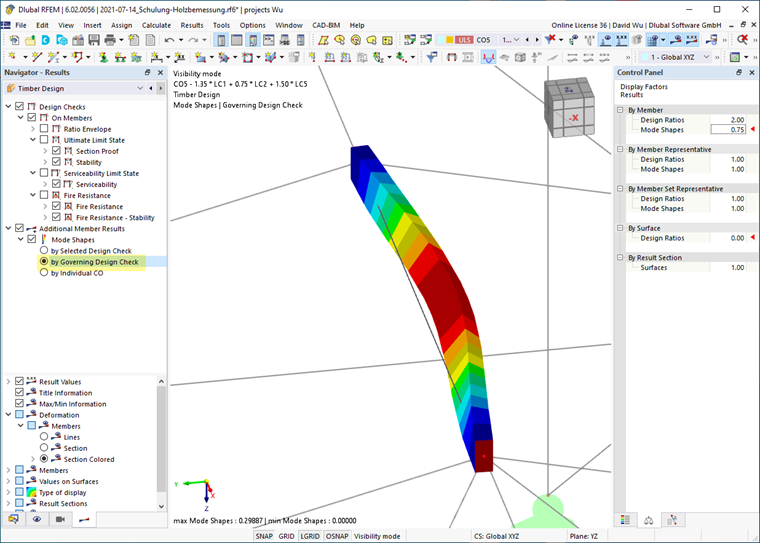

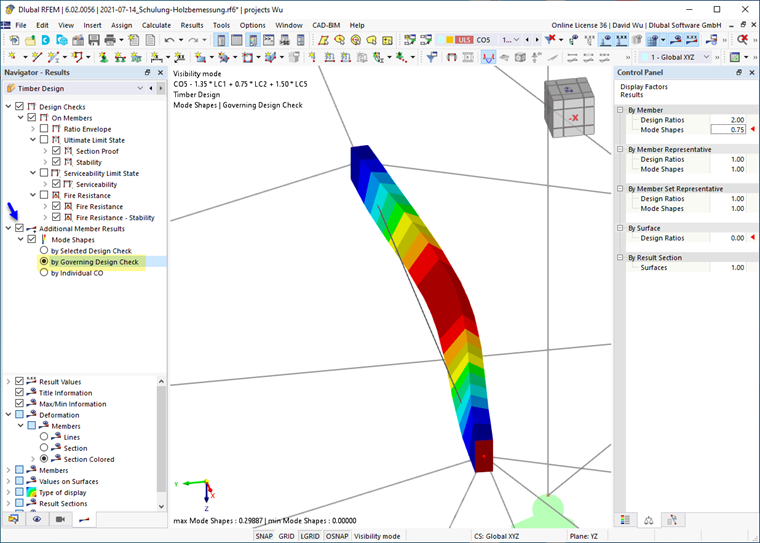

Zobrazení tvaru režimu v navrhování dřevěných konstrukcí

Vlastní tvary

Pokud se pro určení kritického momentu M_cr nebo kritického součinitele zatížení α_crit pro posouzení na klopení použije jako Ermittlungsart des idealen Verzweigungsmoments metoda vlastních čísel, je graficky k dispozici také příslušný vlastní tvar jako výsledek.

Vlastní tvary lze zobrazit podle různých kritérií:

• Podle vybraného posouzení

Vlastní tvar se zobrazí speciálně pro posouzení, které je vybráno v tabulce výsledků. Posouzení se v tomto případě vztahuje vždy na jeden prut nebo sadu prutů. V pracovním okně se zobrazí vlastní tvar tohoto objektu pro zatěžovací stav použitý v konkrétním posouzení. Tato volba je vhodná pro cílenou kontrolu určitého posouzení.

• Podle rozhodujícího posouzení

Pro všechny objekty se zobrazí vlastní tvary, které jsou rozhodující pro příslušné posouzení stability. V grafice se tak vedle sebe zobrazí více vlastních tvarů, ačkoli se mohou vyskytovat nezávisle na sobě nebo vycházet z různých zatěžovacích stavů. Tato volba je vhodná zejména ve spojení s Viditelnosti pro dokumentaci výsledků, pokud se zobrazí vlastní tvary viditelných objektů.

• Podle individuální KZ

Pro všechny objekty se zobrazí vlastní tvary, které platí pro určitou kombinaci zatížení – bez ohledu na to, zda je tato KZ pro posouzení rozhodující. Kombinaci zatížení nastavte pomocí seznamu zatížení na panelu nástrojů. Tato volba je vhodná pro kontrolu věrohodnosti stanovených okrajových podmínek a uzlových podpor.

Měřítko vlastních tvarů

Ve spodní části navigátoru můžete vybrat, jak se mají bezrozměrné číselné hodnoty vlastních tvarů vztáhnout na referenční délku 1. Tato metoda se také nazývá "normování".

• |u| = 1

Hodnota vektoru vlastního tvaru se nastaví na 1. Přitom se uvažuje maximální celkové posunutí |u|.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Tento přístup zohledňuje celý vlastní vektor včetně rotačních složek. Jako reference se hledá maximum a tato složka se pak nastaví na 1.
