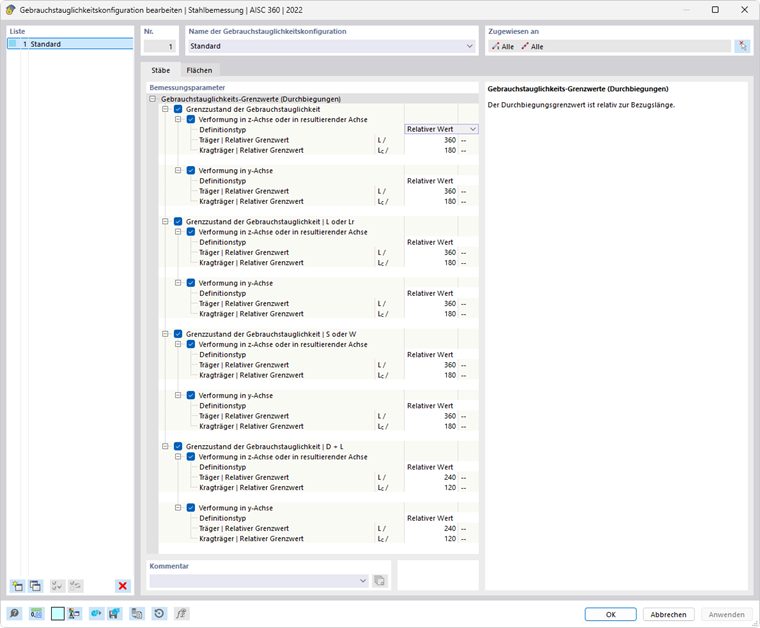

En la pestaña Básico del cuadro de diálogo 'Configuración del estado límite de servicio', puede definir los valores límite que se aplican para las deformaciones de las barras y conjuntos de barras.
Los 'Parámetros de cálculo' se dividen en categorías. Varían según la norma de cálculo.
Valores límite del estado límite de servicio
Existen diferentes tipos de situaciones de proyecto para las comprobaciones del estado límite de servicio (consulte el capítulo Situaciones de proyecto del manual de RFEM). Para la comprobación según EN 1995-1-1, por ejemplo, se distingue entre la combinación característica y dos combinaciones casi permanentes. Para NDS, se preestablecen cuatro tipos: El primer estado límite es de naturaleza general y se aplica a todas las combinaciones de cargas. Los otros tres tipos se basan en la norma IBC [1]. Para cada tipo de combinación, puede definir valores límite específicos de las flechas, que se aplican respectivamente a las direcciones de los ejes de las barras.
Los valores límite de las deformaciones se refieren generalmente a las longitudes de los componentes: cuanto más larga es una barra, mayores son las flechas admisibles. En la lista junto al 'Tipo de definición', puede seleccionar la forma en que desea definir el valor límite.
- Valor relativo: El valor límite se define en relación con la longitud de la barra o del conjunto de barras.
- Valor absoluto: El valor de la flecha máxima se define directamente.
- Suma del valor relativo y absoluto: El valor límite se compone de la suma del valor relativo y el valor absoluto.
- Mín. del valor relativo y absoluto: Se aplica el valor más pequeño entre el valor relativo y el absoluto como valor límite.
- Máx. del valor relativo y absoluto: Se aplica el valor más grande entre el valor relativo y el absoluto como valor límite.
Dependiendo del apoyo del componente - 'Viga' apoyada en ambos lados o 'Viga en voladizo' apoyada en un solo lado - normalmente son relevantes diferentes valores límite de la flecha. El tipo presente para un segmento determinado se determina automáticamente en función de los apoyos de cálculo asignados: Un segmento con apoyos de cálculo en ambos lados o sin apoyo de cálculo se clasifica como Viga, un segmento con un apoyo de cálculo en un lado se clasifica como Viga en voladizo. Los apoyos de cálculo se pueden definir en la pestaña Apoyos de cálculo y flecha de las barras y conjuntos de barras.
Si es necesario, ajuste los valores límite preestablecidos para los análisis de deformación de los objetos.
Si se debe considerar una contraflecha (predeformación del componente durante la instalación) en el análisis de deformación, puede especificar esta contraflecha en las propiedades de la barra o del conjunto de barras (consulte el capítulo Apoyos de cálculo y flecha). Allí también puede definir si las flechas máximas se refieren a los extremos desplazados del segmento o al sistema inicial no deformado.
Vibración (para EN, NTC)
La categoría 'Vibración' permite verificar la deformación para el análisis de vibraciones de forma sencilla, refiriéndola a una amplitud de vibración. Para este análisis, se consideran todas las situaciones de proyecto a las que se asigna el tipo ELS - Vibración en la tabla Situaciones de proyecto. Se supone que se trata de combinaciones de cargas o combinaciones de resultados correspondientes que contienen los valores máximos de las amplitudes de vibración en forma de flechas. Estos se comparan con el valor límite en la dirección del eje respectivo.
