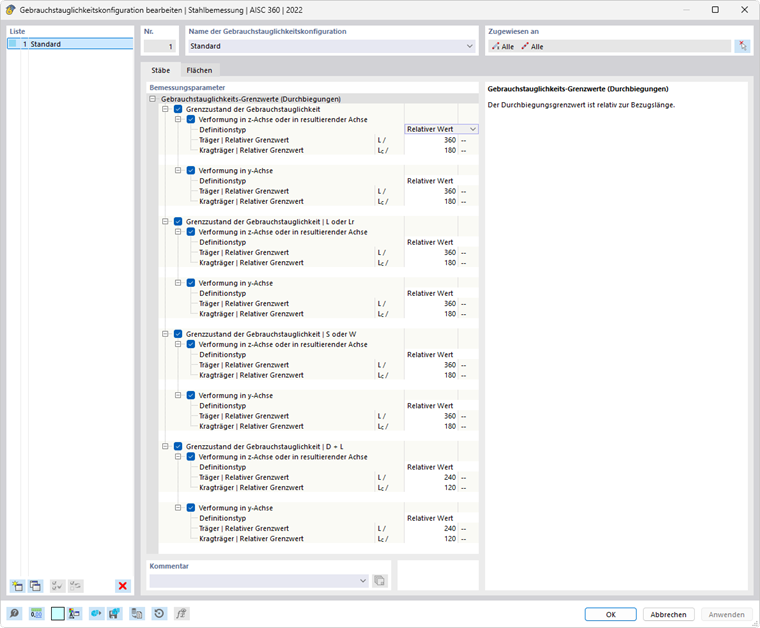

No separador Base da caixa de diálogo 'Configuração de estado limite de utilização', defina os valores limite aplicáveis às deformações das barras e conjuntos de barras.
Os 'Parâmetro de projeto' estão divididos em categorias. Estas variam de acordo com a norma de dimensionamento.
Valores limite do estado limite de utilização
Existem diferentes tipos de situação de dimensionamento para as verificações de estado limite de utilização (consulte o capítulo Situações de dimensionamento do manual do RFEM). Na verificação segundo a EN 1995-1-1, por exemplo, é feita uma distinção entre a combinação característica e duas combinações quase-permanentes. Para a NDS, estão predefinidos quatro tipos: O primeiro estado limite é de natureza geral e aplica-se a todas as combinações de cargas. Os outros três tipos baseiam-se na norma IBC [1]. Para cada tipo de combinação, pode definir valores limite específicos para as flechas, aplicáveis às direções dos eixos da barra.
Os valores limite das deformações estão, em princípio, relacionados com os comprimentos das peças: quanto mais comprida for uma barra, maiores flechas são admissíveis. Na lista ao lado do 'Tipo de definição', pode selecionar a forma como pretende definir o valor limite.
- Valor relativo: O valor limite é definido em relação ao comprimento da barra ou do conjunto de barras.
- Valor absoluto: O valor da flecha máxima é definido diretamente.
- Soma do valor relativo e absoluto: O valor limite é adicionado a partir do valor relativo e do valor absoluto.
- Mín. do valor relativo e absoluto: O valor mais pequeno entre o valor relativo e o valor absoluto é considerado como valor limite.
- Máx. do valor relativo e absoluto: O valor mais elevado entre o valor relativo e o valor absoluto é considerado como valor limite.
Dependendo do apoio da peça – 'Viga' apoiada em ambos os lados ou 'Viga em consola' apoiada num só lado – são normalmente relevantes diferentes valores limite da flecha. O tipo existente para um determinado segmento é determinado automaticamente com base nos apoios de cálculo atribuídos: Um segmento com apoios de cálculo em ambos os lados ou sem apoios de cálculo é classificado como Viga; um segmento com um apoio de cálculo num dos lados é classificado como Viga em consola. Pode definir os apoios de cálculo no separador Apoios de cálculo e flecha das barras e conjuntos de barras.
Se necessário, ajuste os valores limite predefinidos para as verificações de deformação dos objetos.
Se se pretender considerar uma contra-flecha (curvatura inicial da peça durante a montagem) na verificação de deformação, pode especificar esta curvatura inicial nas propriedades da barra ou do conjunto de barras (consulte o capítulo Apoios de cálculo e flecha). Aí também pode definir se os deslocamentos máximos se referem às extremidades deslocadas do segmento ou ao sistema inicial indeformado.
Vibração (para EN, NTC)
A categoria 'Vibração' permite verificar a deformação para a verificação de vibrações de forma simples, com referência a uma amplitude de vibração. Para esta verificação, são consideradas todas as situações de dimensionamento às quais é atribuído o tipo ELS - Vibração na tabela Situações de dimensionamento. Presume-se que se trata das combinações de cargas ou combinações de resultados correspondentes, que contêm os valores máximos das amplitudes de vibração sob a forma de flechas. Estes são comparados com o valor limite na respetiva direção do eixo.
