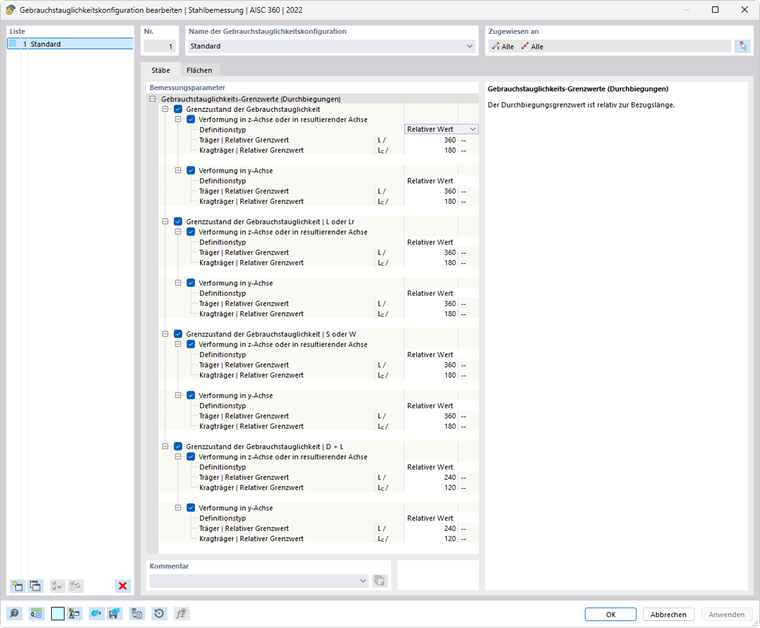

Dans l’onglet Général de la boîte de dialogue « Configuration pour l’ELS », définissez les valeurs limites applicables aux déformations des barres et des ensembles de barres.
Les « Paramètres de vérification » sont organisés en catégories. Elles varient selon la norme de vérification.
Valeurs limites pour l’ELS
Il existe différents types de situations de projet pour les vérifications à l’ELS (voir le chapitre Situations de projet du manuel de RFEM). Pour la vérification selon l’EN 1995-1-1, on distingue par exemple la combinaison caractéristique et deux combinaisons quasi-permanentes. Pour NDS, quatre types sont prédéfinis : le premier état limite est de nature générale et s’applique à toutes les combinaisons de charges. Les trois autres types sont basés sur la norme IBC [1]. Pour chaque type de combinaison, vous pouvez définir des valeurs limites spécifiques pour les flèches, valables respectivement pour les directions des axes de barre.
Les valeurs limites des déformations sont en principe rapportées aux longueurs des éléments : plus une barre est longue, plus les flèches admissibles sont grandes. Dans la liste à côté du « Type de définition », vous pouvez sélectionner la forme sous laquelle vous souhaitez définir la valeur limite.
- Valeur relative : La valeur limite est définie en rapport avec la longueur de la barre ou de l’ensemble de barres.
- Valeur absolue : La valeur de la flèche maximale est directement fixée.
- Somme de la valeur relative et absolue : La valeur limite est la somme de la valeur relative et de la valeur absolue.
- Min. de la valeur relative et absolue : La valeur retenue comme valeur limite est la plus petite des valeurs relative ou absolue.
- Max. de la valeur relative et absolue : La valeur retenue comme valeur limite est la plus grande des valeurs relative ou absolue.
Selon l’appui de l’élément – « Poutre » doublement supportée ou « Poutre en porte-à-faux » supportée d’un seul côté – différentes valeurs limites de la flèche sont généralement pertinentes. Le type applicable à un segment donné est automatiquement déterminé en fonction des appuis de calcul qui lui sont assignés : un segment avec des appuis de calcul des deux côtés ou sans appui de calcul est classé comme Poutre, un segment avec un appui de calcul d’un seul côté comme Poutre en porte-à-faux. Vous pouvez définir les appuis de calcul dans l’onglet Flèche et appuis de calcul des barres et des ensembles de barres.
Si nécessaire, adaptez les valeurs limites prédéfinies pour les analyses des déformations des objets.
Si une contre-flèche (déformation initiale de l’élément lors de la pose) doit être prise en compte dans l’analyse des déformations, vous pouvez définir cette contre-flèche dans les propriétés de la barre ou de l’ensemble de barres (voir le chapitre Flèche et appuis de calcul). Vous pouvez également y définir si les déplacements maximaux se réfèrent aux extrémités de segment déplacées ou au système initial non déformé.
Vibration (pour EN, NTC)
La catégorie « Vibration » permet de vérifier la déformation pour l’analyse des vibrations de manière simple, en se référant à une amplitude de vibration. Pour cette vérification, toutes les situations de projet auxquelles le type ELS - Vibration est assigné dans le tableau des Situations de projet sont prises en compte. Il est présumé qu’il s’agit de combinaisons de charges ou de combinaisons de résultats appropriées contenant les valeurs maximales des amplitudes de vibration sous forme de flèches. Celles-ci sont comparées à la valeur limite dans la direction d’axe respective.
