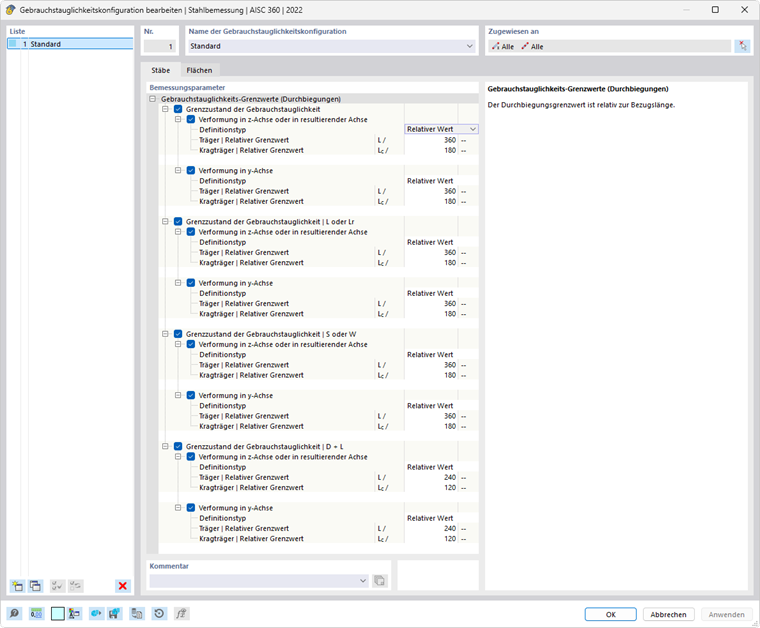

Nella scheda Base della finestra di dialogo 'Configurazione SLE', definire i valori limite validi per le deformazioni delle aste e dei set di aste.
I 'Parametri di verifica' sono suddivisi in categorie. Differiscono a seconda della norma di progetto.
Valori limite dello stato limite di esercizio
Esistono diversi tipi di situazioni di progetto per le verifiche dello stato limite di esercizio (vedere il capitolo Situazioni di progetto del manuale di RFEM). Nella verifica secondo EN 1995-1-1, ad esempio, si distingue tra la combinazione caratteristica e due combinazioni quasi permanenti. Per NDS sono preimpostati quattro tipi: Il primo stato limite è di natura generale e si applica a tutte le combinazioni di carico. Gli altri tre tipi si basano sulla norma IBC [1]. Per ogni tipo di combinazione, è possibile definire valori limite specifici delle inflessioni, validi per le rispettive direzioni degli assi dell'asta.
I valori limite delle deformazioni sono generalmente riferiti alle lunghezze degli elementi strutturali: Più lunga è un'asta, maggiori sono le inflessioni ammissibili. Nell'elenco accanto al 'Tipo di definizione', è possibile selezionare in quale forma si desidera definire il valore limite.
- Valore relativo: Il valore limite è definito in relazione alla lunghezza dell'asta o del set di aste.
- Valore assoluto: Il valore dell'inflessione massima è definito direttamente.
- Somma del valore relativo e assoluto: Il valore limite risulta dalla somma del valore relativo e del valore assoluto.
- Minimo del valore relativo e assoluto: Come valore limite si applica il valore minore tra il valore relativo e quello assoluto.
- Massimo del valore relativo e assoluto: Come valore limite si applica il valore maggiore tra il valore relativo e quello assoluto.
A seconda del vincolo dell'elemento strutturale – 'Trave' con vincoli su entrambi i lati o 'Trave a sbalzo' con vincolo su un lato – sono solitamente rilevanti diversi valori limite di inflessione. La tipologia presente per un determinato segmento è determinata automaticamente in base ai vincoli di progetto assegnati: Un segmento con vincoli di progetto su entrambi i lati o senza vincolo di progetto è classificato come Trave, un segmento con un vincolo di progetto su un lato come Trave a sbalzo. È possibile definire i vincoli di progetto nella scheda Vincolo di progetto e inflessione delle aste e dei set di aste.
Se necessario, adattare i valori limite preimpostati per l'analisi degli spostamenti generalizzati degli oggetti.
Se nell'analisi degli spostamenti generalizzati si deve considerare una controfreccia (deformazione preliminare dell'elemento strutturale durante l'installazione), è possibile specificare questa pre-inflessione nelle proprietà dell'asta o del set di aste (vedere il capitolo Vincolo di progetto e inflessione). Lì si può anche definire se gli spostamenti massimi sono riferiti alle estremità del segmento spostate o al sistema iniziale non deformato.
Vibrazione (per EN, NTC)
La categoria 'Vibrazione' consente di verificare la deformazione per l'analisi delle vibrazioni in modo semplice con riferimento a un'ampiezza di vibrazione. Per questa verifica, vengono considerate tutte le situazioni di progetto a cui è assegnato il tipo SLE - Vibrazione nella tabella Situazioni di progetto. Si presume che si tratti di combinazioni di carico o combinazioni di risultati corrispondenti, contenenti i valori massimi delle ampiezze di vibrazione sotto forma di inflessioni. Questi vengono confrontati con il valore limite nella rispettiva direzione dell'asse.
