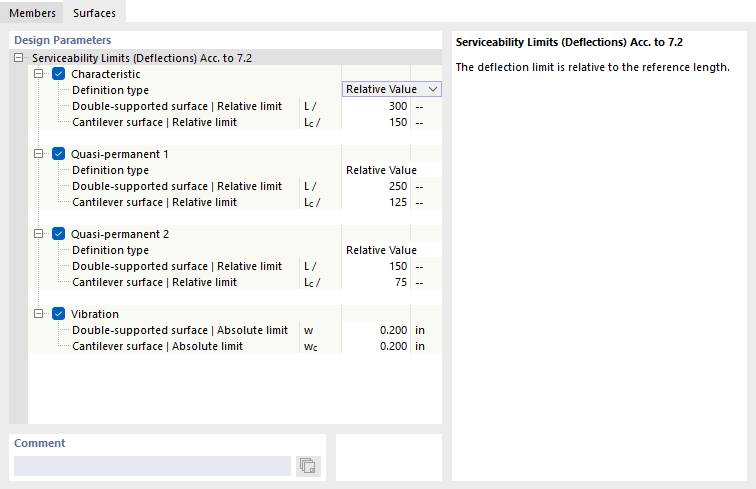

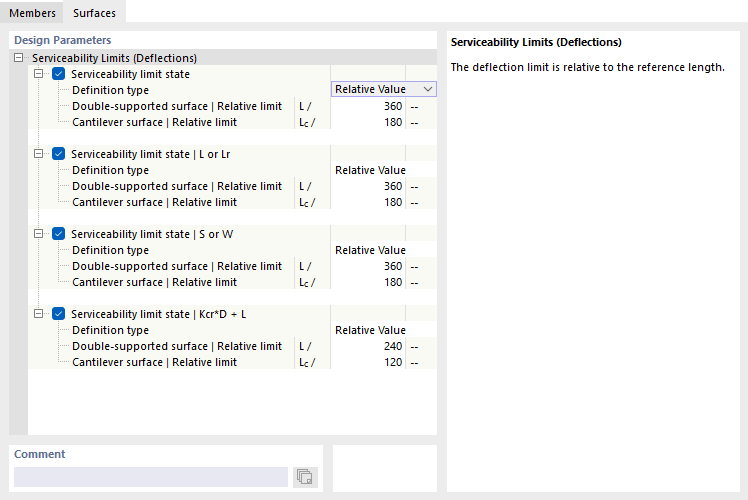

Dans l'onglet Surfaces de la boîte de dialogue 'Configuration pour l’ELS', vous définissez les valeurs limites applicables aux déformations des surfaces.
Comme pour les barres, il existe différents types de situations de projet pour les vérifications à l’ELS, qui diffèrent selon la norme de vérification. Pour chaque type de combinaison, vous pouvez définir des valeurs limites spécifiques de flèches. Elles se rapportent aux longueurs des éléments structuraux.
La liste à côté du 'Type de définition' contient plusieurs options concernant la forme sous laquelle une valeur limite peut être définie (voir l'image Définir la référence de la déformation) :
- Valeur relative : La valeur limite est définie par rapport à la longueur de la surface.
- Valeur absolue : La valeur de la flèche maximale est définie directement.
- Somme de la valeur relative et de la valeur absolue : La valeur limite est la somme de la valeur relative et de la valeur absolue.
- Min. de la valeur relative et de la valeur absolue : La plus petite des deux valeurs (relative ou absolue) est retenue comme valeur limite.
- Max. de la valeur relative et de la valeur absolue : La plus grande des deux valeurs (relative ou absolue) est retenue comme valeur limite.
Selon l'appui de l'élément structurel – surface appuyée sur deux côtés ou surface en porte-à-faux appuyée sur un côté – différentes valeurs limites de flèche sont généralement pertinentes. Cet appui est défini comme 'Type de surface' dans les propriétés de la surface ou de l'ensemble de surfaces, dans l'onglet Flèche. Vous pouvez également y définir si les déplacements maximaux se rapportent au système non déformé, à un plan de référence déformé ou à une surface parallèle, et spécifier comment la longueur de référence doit être déterminée.
Si nécessaire, ajustez les valeurs limites prédéfinies pour les analyses des déformations des objets.
