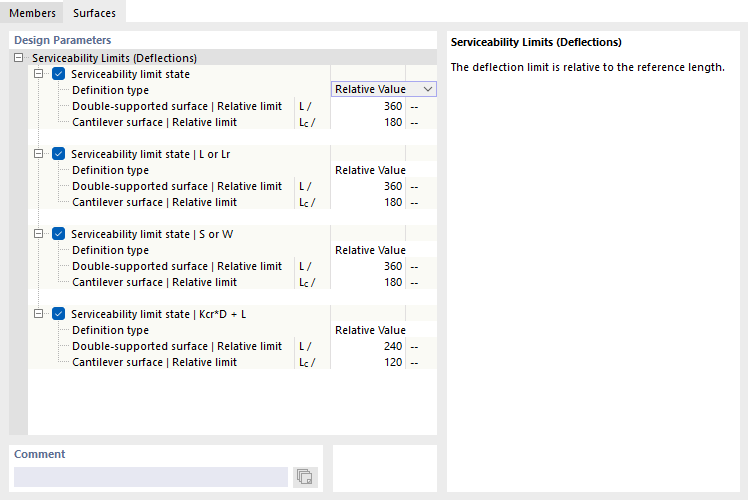

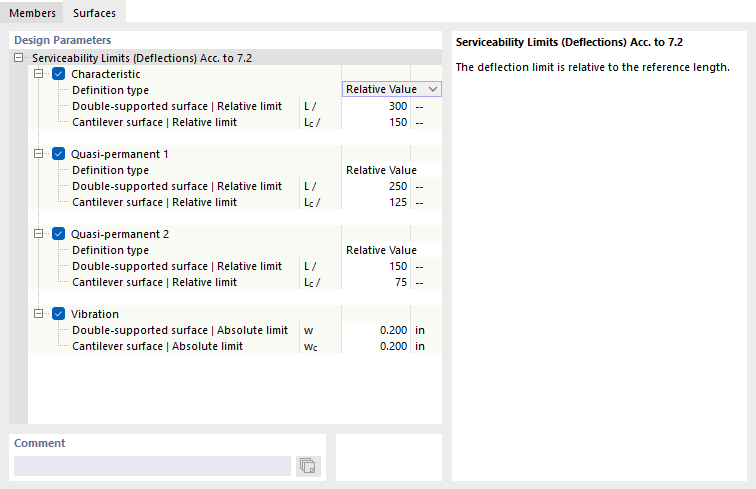

Na záložce Plochy dialogu 'Konfigurace mezního stavu použitelnosti' definujete mezní hodnoty, které platí pro deformace ploch.
Stejně jako pro pruty existují různé typy návrhových situací pro posouzení použitelnosti, které se liší v závislosti na návrhové normě. Pro každý typ kombinace můžete definovat specifické mezní hodnoty průhybů. Vztahují se k délkám prvků.
Seznam vedle 'Typ zadání' obsahuje několik možností, v jaké formě lze mezní hodnotu definovat (viz obrázek Definovat vztažnou hodnotu deformace):
- Relativní hodnota: Mezní hodnota je definována ve vztahu k délce plochy.
- Absolutní hodnota: Hodnota maximálního průhybu je definována přímo.
- Součet relativní a absolutní hodnoty: Mezní hodnota se skládá z relativní hodnoty a absolutní hodnoty.
- Min. z relativní a absolutní hodnoty: Jako mezní hodnota platí menší z hodnot relativní nebo absolutní.
- Max. z relativní a absolutní hodnoty: Jako mezní hodnota platí větší z hodnot relativní nebo absolutní.
V závislosti na uložení prvku – oboustranně podepřená plocha nebo jednostranně podepřený konzolový pás – jsou zpravidla relevantní různé mezní hodnoty průhybu. Toto uložení je třeba definovat jako 'Typ plochy' ve vlastnostech plochy nebo sady ploch na záložce Průhyb. Zde lze také určit, zda se maximální posuny vztahují k nedeformovanému systému, k deformované referenční rovině nebo k rovnoběžné ploše, a specifikovat, jak má být stanovena vztažná délka.
V případě potřeby upravte přednastavené mezní hodnoty pro analýzu deformací objektů.
